和利時LK系列大型PLC在大型污水處理廠中的應用

摘  要         針對天津紀莊子污水處理廠（45萬噸/天）升級改造工程工藝控制要求，本文介紹了以和利時LK系列PLC為核心的大型污水處理廠自動化控制系統的設計，整個系統I/O點數達3700多點，充分考慮了系統的可靠性、擴展性、開放性、可維護性。

關鍵詞       污水處理廠；A/O處理工藝；45萬噸/天；自動化控制系統；LK系列PLC；冗余；

1         工程概述

紀莊子污水處理廠升級改造工程是天津市重點污水處理工程項目之一，內容包括污水處理廠的工藝設備、電氣設備、自控儀表設備。紀莊子污水處理廠服務于天津市紀莊子排水系統，升級改造工程設計規模為45萬噸/天。紀莊子污水處理廠位于天津市河西區衛津河以西、津港運河以北、紀莊子排污河以南，占地面積30公頃。污水處理采用多級A/O處理工藝。

本工程建設內容為改造老系統曝氣沉砂池1座，改造老系統初次沉淀池集配水井2座，改造老系統初次沉淀池2座，改造老系統初次沉淀池為2座厭氧池、改造老系統生物池4座、改造老系統污泥泵房2座、新建老系統接觸池1座、改造老系統加氯間1座、改造擴建系統初次沉淀池1座為厭氧池、改造擴建系統生物池4座、新建擴建系統接觸池1座、改造擴建系統污泥泵房1座；新建加藥及碳源投加間1座、新增除臭系統，以上建設內容全部引入自控系統。污水、污泥處理工藝流程如下圖所示：

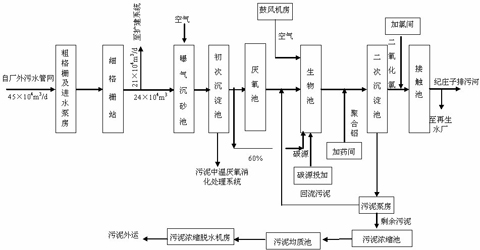

圖1-1  污水、污泥處理流程框圖

2         自控系統設計

2.1  系統總體設計

該大型改造項目的難點在于，既要保證生產的連續性，又要在原基礎上提高自動化水平，所以，兩個擴建增補站繼續使用歐姆龍公司CS1系列PLC，兩個新增站采用以和利時公司LK系列可編程控制器PLC為主的集中和分散相結合的自動化控制系統，實現對全廠工藝參數、電氣參數和設備運行狀態進行監測、控制、連鎖和報警以及報表打印。通過使用在主站和遠程站間的一系列通訊鏈，完成整個工藝流程所必需的數據采集，數據通訊，順序控制，時間控制，回路調節及上位監視和管理作用。在滿足工藝流程的要求之外，還能實現安全生產，提高生產管理水平。整個系統設1個中央控制室、4個現場PLC控制站組成�，F(xiàn)場PLC控制站，由可編程序控制器（PLC）系統及檢測儀表組成，對各工藝過程進行分散控制；再由中央控制室（CCR），對全廠實行集中管理。中央控制室、PLC控制站之間的數據通訊采用高速的、實時的工業以太網，網絡結構為環形，通訊速率為100Mbps，傳輸介質為光纖。

2.2  系統網絡結構

天津紀莊子污水處理廠自動控制系統提供了簡明的、高效的﹑開放的網絡體系結構，將以前設備控制的五層通訊結構簡化為三層：管理層﹑控制層和設備層。管理層網絡采用Ethernet網絡；控制層網絡采用Profibus-DP網絡；設備層可選擇多種網絡：串行總線、Ethernet、Profibus-DP等。設備層通訊網絡用于實現現場設備（開關﹑儀表和人機界面等）與PLC之間的通信；控制層采用Profibus-DP網絡，主要負責各個控制器與IO模塊的通訊；上層的Ethernet網絡實現PLC之間﹑PLC與上位機以及與第三方Ethernet設備的數據通信，整個通訊形成了具有優異通信功能的三層網絡，如圖2-1所示：

圖2-1 LK控制系統網絡的三層體系結構

2.3  系統結構與配置

根據污水處理工藝的控制要求，污水處理工程自動化控制系統分為三級管理，包括生產管理級（中央控制室）、現場控制級（PLC控制站）及就地控制級�，F(xiàn)場各種數據通過PLC系統進行數據采集，并通過主干通訊網絡——工業以太網傳送到中央控制室監控計算機進行集中監控和管理，傳輸介質為光纖，通訊速率為100Mbps。同樣，中央控制室監控計算機的控制命令也通過上述網絡通道傳送到PLC，實施對各單元的分散控制。構建污水廠自動化控制系統拓?fù)浣Y(jié)構與功能配置如圖2-2所示：

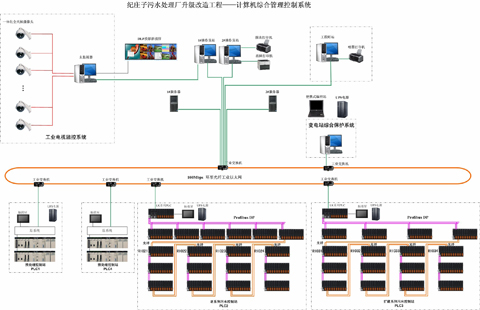

圖2-2  系統拓?fù)浣Y(jié)構與配置圖

2.3.1       生產管理級（中央控制室）

中央控制室設有兩臺監控操作站、一臺工程師站、兩臺數據服務器、一臺視頻監視服務器、一套DLP拼接屏、一臺故障打印機、一臺圖表打印機、UPS電源、一臺網絡機柜。

主要完成對生產過程的管理、調度、集中操作、監視、系統功能組態、控制參數在線修改和設置、記錄、報表生成及打印、故障報警及打印，對實時采集的數據進行處理，控制操作以及分析統計等功能。通過高分辨率液晶顯示器及DLP拼接屏可直觀地動態顯示全廠各工藝流程段的實時工況、各工藝參數的趨勢畫面，使操作人員及時掌握全廠運行情況。

同時，中央控制室還配置了專業的工業數據庫軟件，該項目需要進行歷史數據存儲的變量點數達8000多點，同時對數據的存儲頻率要求很高，普通變量要求30秒鐘記錄一個數據，對于數據精度要求較高的變量，例如“瞬時流量”，要求10秒鐘記錄一次。所存儲的數據包括各監測點水質數據、瞬時流量、累計流量，提升泵、閘門、污泥泵、刮泥機、攪拌機、鼓風機等各設備電壓、電流、功率、耗電量，各設備啟停時間、啟停次數、累計運行時間、故障次數等。

2.3.2       現場控制級（PLC控制站）

控制層是實現系統自動控制的關鍵，控制層的PLC通過程序控制整個水處理廠設備按照工藝要求自動運轉，并實現對現場設備運行狀態的采集，現場參數有壓力、流量、溫度、PH值等，采集到的數據上傳至管理層，并較終通過工業數據庫軟件進行存儲。

按照工藝流程和構筑物分布特點，廠內現有4套不同規模的分控站（PLC1~4）。

根據工程改造內容、工藝及控制對象的功能、設備量，以及工藝流程、平面布置、現有控制站布局，將更新現有分控站PLC2和PLC3，調改現有分控站PLC1和PLC4，各PLC分別負責各自范圍內工藝參數的采集和設備運行的控制。

1）1#分控站（PLC1）

負責污水預處理區域的自控，位于1#分變電所內，監控范圍為粗格柵及進水泵房、細格柵站、進水計量渠、旋流沉砂池、曝氣沉砂池、進水分析間、1#分變電所、預處理區生物除臭等。

PLC1增補：100M以太網模塊、總線模塊、I/O模塊—DI=80、DO=24、AI=8、AO=4，采用歐姆龍CS1系列PLC。

2）2#分控站（PLC2）—包括遠程I/O站RIO21~24

負責老系列污水生物處理區域的自控，位于鼓風機房控制室。監控范圍調整為初次沉淀池、新建老系統污水提升泵房、分段進水多級AO生物池、二次沉淀池、二次沉淀池集配水井、回流污泥泵房、新建老系統接觸池、鼓風機房、1#出水分析間等。

PLC2更新：CPU、電源、100M以太網模塊、總線模塊、I/O模塊—DI=1360、DO=392、AI=228、AO=42，采用和利時LK系列PLC，雙機冗余配置，支持CPU冗余、電源冗余、現場總線冗余和以太網冗余。

3）3#分控站（PLC3）—包括遠程I/O站RIO31~34

負責擴建系列污水生物處理區域的自控，位于3#分變電所內，監控范圍調整為初次沉淀、新建擴建系統污水提升泵房、分段進水多級AO生物池、二次沉淀池、二次沉淀池集配水井、回流污泥泵房、新建接觸池、出水流量計井、2#出水分析間、3#分變電所、新建分變電所、新建加藥加氯間、新建碳源投加間等。

PLC3更新：CPU、電源、100M以太網模塊、總線模塊、I/O模塊—DI=880、DO=280、AI=208、AO=48，采用和利時LK系列PLC，雙機冗余配置，支持CPU冗余、電源冗余、現場總線冗余和以太網冗余。

4）4#分控站（PLC4）

負責污泥處理區域的自控，位于2#分變電所內，監控范圍為貯泥池、污泥濃縮池、污泥濃縮機房、污泥消化池、污泥控制室、污泥脫水機房、脫硫塔、沼氣柜、沼氣燃燒火炬、鍋爐房、2#分變電所、污泥處理區生物除臭、新建污泥均質池、新建污泥脫水機房等。

PLC4增補：100M以太網模塊、I/O模塊—DI=96、DO=8、AI=36、AO=6，采用歐姆龍CS1系列PLC。

2.3.3       就地控制級

就地控制具有較高的控制權限，當自控系統由于一些不可抗力導致無法正常運行時，可以通過就地控制保證污水處理過程的連續性。將現場控制箱上的“就地/遠程”旋鈕切換至“就地”位置，通過箱上的“啟動/停止”按鈕實現就地手動控制。

3         系統控制功能

權限管理

操作員進入系統使用密碼：系統提供分級的用戶進入密碼系統，所以低級操作員只能進入基本操作功能，同時較高級別的操作人員，按照不同的密碼，可進入不同的系統組態功能。

提供12級的密碼：一旦操作員提供了正確的密碼，他可以修改他的密碼，而他的權限不能發生變化。

 流程圖顯示

流程圖畫面為操作員了解生產過程狀態提供了顯示窗口，并能支持以下幾類畫面：

總貌畫面：顯示系統各設備，裝置，區域的運行狀態以及全部過程參數變量的狀態，測量值，設定值，控制方式（手動/自動狀態），高低報警等信息，從各顯示塊可以調出其它畫面。

分組畫面：以模擬儀表的表盤形式按事先設定的分組，同時顯示幾個回路的信息，如過程參數變量的測量值，調節器的設定值，輸出值控制方式等。變量每秒更新一次，分組可任意進行，操作員可從分組畫面調出任一變量（模擬量或離散量）的詳細信息。

單點畫面（調整畫面）：顯示一個參數，控制點的全部信息以及實時趨勢和歷史趨勢，從調整畫面也可直接對模擬回路進行設定，調整操作。

趨勢功能

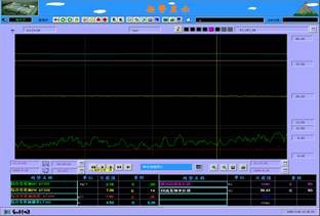

操作員可通過菜單或按鈕進入實時曲線畫面或歷史曲線畫面，可選擇需要的工藝參數查看實時曲線或歷史曲線，可同時顯示多條實時曲線，可對曲線進行放大或縮小，可任意選擇需要查看的時間段。

根據采集到的信息，建立各類信息數據庫并對各類工藝參數值作出趨勢曲線（含歷史數據），供調度員分析比較，以便找出污水處理廠的較佳運行規律，分析事故原因，改進管理方法，保證出水水質，提高經濟效益。

記錄生產所要求的所有參數的歷史數據，記錄時間不小于三年，并可根據要求任意設置。對重要的數據進行在線存儲�？梢酝ㄟ^歷史報表或者歷史趨勢曲線的方式來檢索歷史數據。

 報警功能

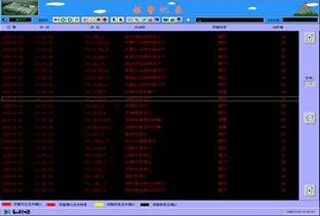

報警設有優先級管理，任意管理均在屏幕上顯示，顯示所有報警列表及報警的詳細內容。監控計算機的顯示畫面的頂部或底部應設置一個報警條。在報警條內顯示較近三個報警未消失未被確認報警的詳細內容，操作員通過畫面切換選擇報警表，報警表內顯示中控操作站計算機中配置的所有報警列表及報警的詳細內容。報警的詳細內容包括：

報警的當前狀態

每個“未消失”的報警發生時間

每個“消失”的報警發生時間及“消失”的時間

每個“已確認”的報警的確認時間和用戶

當報警出現時，報警打印機立即打印報警信息。

操作記錄

         系統發生的較大情況（如設備故障、越限報警、大型設備的啟停等情況）或操作人員對設備的操作、參數的調整，可通過事件記錄功能記錄下這些情況和操作過程作為今后分析事故的基礎資料。事件記錄的內容包括各種事件信息、事件發生時的用戶、事件發生的時間等。

報表打印

         系統自動記錄各種工藝運行數據，將所有數據歸納匯總形成報表，報表可定時打印或召喚打印，操作員也可通過菜單或按鈕進入報表畫面查看歷史報表。
