數據采集終端系統設備

2023年08月08日15:57:19 本網站我要評論(2)字號：T | T | T

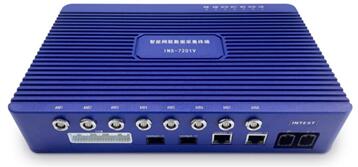

2023年8月8日，北京中盛新能科技有限公司正式推出數據采集終端系統設備。

該設備主要應用于道路數采系統，具備同時采集車輛總線信號、車內外場景動態音視頻、車輛位置數據等功能，并且能夠通過自動/手動觸發功能記錄對應的場景信息，協助工程師復現問題場景及試驗數據；并且設備支持遠程監控功能，可實現遠程管理和遠程試驗的目的。

一、硬件配置：

平臺	CPU	ARM	6核心，其中21.6GHz，41.2GHz
平臺	系統	Linux	5.4.47 2.2.0
車輛通訊	CAN	10 路	-內置 10 路高速 CAN； -10 路 CAN 均支持 CAN 喚醒； -CAN1~CAN10都支持 CAN FD； -CAN支持1M波特率； -CAN FD支持2M波特率。
車輛通訊	LIN	8路	可支持LDF導入測量變量。支持Lin monitor 串行通訊協議
視頻采集	AHD	8 路	支持720p@25fps H.264 編碼分辨率可設置，支持1080p
蜂窩通信	4G通訊	支持	4G通信：支持全網通，滿足GSM/EDGE 、 CDMA 1x 、CDMA2000、WCDMA、 TDD-LTE 和 FDD-LTE 等工作制式。
	sim卡	支持	支持可插拔SIM卡
	天線	外置	IP67防護等級
以太網	車載以太網	2 路	支持2路1000Base-T1，可配置為100Base-T1
以太網	工業以太網	2 路	支持2路1000Base-TX，支持10/100/1000Mbps自適應以太網速率
無線通信	WiFi	支持	支持WIFI，滿足802.11 a/b/g/n/ac，雙模支持2.4G/5G模式，可設置為AP或者STA模式
無線通信	藍牙	支持	支持藍牙Bluetooth 5.0
車輛定位	GNSS	支持	-定位系統支持多模多頻，滿足GPS（L1/L2/L5）、BD(B1/B2)、GLONASS（L1/L2）、Galileo（E1/E5）系統 -默認普通定位精度 2.5mCEP -可選擇搭配RTK亞米級定位服務，支持亞米級定位，水平精度≤0.15m，刷新率20Hz； -可選擇搭配RTK厘米級定位服務，水平精度≤±1cm，刷新率10Hz；
車輛定位	天線	外置	雙頻GNSS天線
其他通信接口	USB 3.0	2 路	可連接U盤，做數據導出。
其他通信接口	RS232	2 路	可用于調試，默認115200波特率
本地存儲	eMMC	32GB	掛載在MPU上，支持32G EMMC
本地存儲	SSD	500G	配備500G
音頻	MIC	1 路	可接麥克風或拾音器
陀螺儀	六軸	支持	支持獲取加速度和角速度等信息
IO接口	輸入輸出	4路	支持4路IO，其中一路可作為觸發開關輸入
擴展能力	INDAM	支持	支持?jǐn)U展額外的16路CANFD接口，可兼容CAN；支持?jǐn)U展額外的16路LIN接口
供電	主電源	DC	9~36V，功耗<20W
供電	備用電源	鎳氫電池	支持電池作為備用電源，可作為斷電保護，支持高溫下工作，使用壽命3年以上
系統時鐘		內置RTC時鐘	采用GMT+8時區，24h誤差小于±5s，支持NTP網絡校時和GPS校時
外殼		鑄鋁	支持散熱槽處理，散熱效果良好支持良好的防雷及浪涌保護功能
環境參數		/	工作溫度范圍：-40℃—80℃ 存儲溫度范圍：-40℃—85℃ 工作濕度范圍：10%-90%，無凝露
其他		設計壽命	5 年
		防護等級	IP52
		尺寸	25516550
		重量	1458g

二、數據分析軟件：

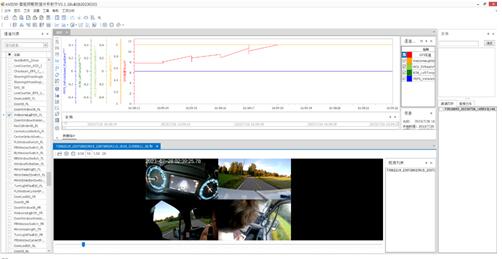

采集的原始報文數據可以通過行業主流的CANOE軟件進行數據分析，也可以通過隨設備提供的inVIEW軟件進行本地分析，實現CAN總線參數、行駛軌跡、視頻、音頻、開關量等多種數據類型同步回放。軟件具有極大的靈活性，可以自定義分析流程和參數對應關系，自動生成各種報告，且用戶不受license限制。

三、可實現數據顯示和狀態預警的APP：

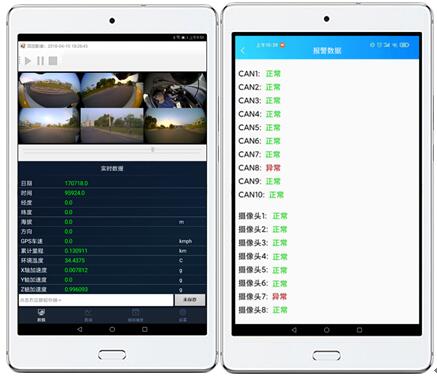

Data_View APP軟件用Android手機或者平板與智能網聯數據采集終端近場連接，實現實時數據、視頻的本地展示，實時監控CAN總線配置/連接、視頻接入狀態并可視化預警，保障試驗數據的完整性。
