和利時LK系列大型PLC在北京地鐵14號線中的應用

本文主要介紹了北京地鐵14號線BAS系統的總體設計、系統結構、網絡層次、功能實現，結合控制要求，分析了和利時LK系列PLC在地鐵BAS系統中的應用。實踐證明，該系統設計合理，LK在大型控制系統中運行穩定、可靠。

北京地鐵14號線；BAS；LK系列PLC；冗余；模式控制

          引言

北京地鐵14號線全長47.7公里，起于豐臺區永定河以西的張郭莊站，向東經過豐臺北路、南二環和南三環之間，至西大望路一線向北，迄于朝陽區來廣營以北的善各莊站，呈L狀。全線經過豐臺、東城、朝陽3區，共設車站37座，除張郭莊站及園博園站是高架站外，其余均為地下車站。全線監控點數大約在15萬點左右。

為了配合第九屆中國（北京）國際園林博覽會的舉辦，項目于2013年05月05日開通張郭莊站至西局站段（全長12.4千米，共有7座車站），有利地保障了園博會在北京的順利舉辦。

          項目概況

北京地鐵十四號線的環境和設備監控系統（以下簡稱BAS系統）對全線所有地下車站、高架車站、車輛段、區間隧道內設置的各種正常運營保障設施(包括通風空調設備、給排水設備、動力照明設備、自動電/扶梯、電保溫設備、EPS等)和事故緊急防救災設施(防排煙系統、應急照明系統等)進行全面、有效地自動化監控及管理，確保設備處于安全、可靠、高效、節能的較佳運行狀態，從而提供一個舒適的乘車環境，特別是在地下車站發生火災事故的情況下，使有關救災設施按照設計工況及時有效地運行，充分發揮各種設備應有的作用，保證乘客的安全和設備的正常運行。

37座車站的BAS均采用的是和利時LK系列大型PLC產品。通過冗余以太網通信接口與綜合監控系統連接，將信息集中上傳至綜合監控系統，實現BAS在綜合監控系統中的深度集成。

系統結構

BAS系統是基于分層分布式系統結構：

  中央級：BAS的中央級主要是調度控制中心（OCC）的調度工作站，由綜合監控系統實現；

   車站級：包括車站級綜合監控功能和車站BAS監控功能，正常情況下，車站級監控功能由綜合監控系統完成。車站BAS監控功能以車站BAS應急操作終端、BAS維護工作站、32位LK控制器為平臺實現；

   現場級：通過LK 系列遠程I/O模塊實現車站各就地信號的采集與控制，具體包括各類傳感器、執行器、或裝置等。

中央級系統

綜合監控系統軟件由和利時開發，通過冗余光纖環網與各個車站BAS系統通訊，進行數據采集與控制，整個監控點數大約在150000點左右。

車站級BAS系統

車站級包括地下車站和高架站兩類，每個車站監控點數大約在4000點左右， 由PLC控制器、現場傳感器、維護終端等組成。

3.2.1 地下車站BAS系統

由車站維護工作站、應急操作終端、PLC、RI/O、現場總線、IBP（綜合后備盤）PLC等組成。

車站控制室設IBP，IBP處設置PLC和應急操作終端，IBP盤處PLC選用和利時的LK210 冗余CPU，應急操作終端選用工業級產品觸摸屏式一體化工控機，實現IBP盤面監視和控制。

車站兩端各設置一套冗余控制器PLC_A和PLC_B，選用冗余CPU模塊 LK210， LK210較大可擴展數字量57344點,模擬量3584點，集成了4路以太網接口，支持以太網冗余環，支持CPU之間數據共享，通過冗余光纖環網（TCP/IP協議）進行連接實現大數據信息上傳和PLC_A與PLC_B之間關鍵數據交互，對本車站所轄區間隧道及車站的通風空調大系統、小系統及其水系統、照明系統、自動扶梯、電梯、給排水系統相關設備進行監控及管理，同時對相關設備用房和公共區的環境溫濕度等參數進行監測。

FAS接口通信是自定義的特殊協議，采用LK239串口通訊模塊接收FAS主機傳送的火災報警模式號，實現車站BAS在火災工況下對設備的聯動控制。

區間設備房設備距離控制室非常遠，通過LK233光纖通信模塊進行遠程I/O擴展，較遠可以擴展20KM。

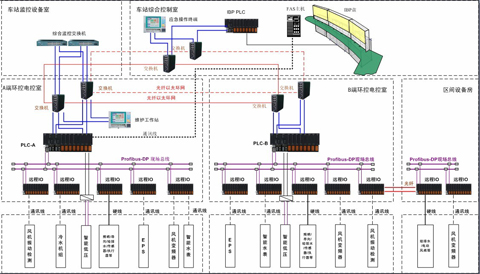

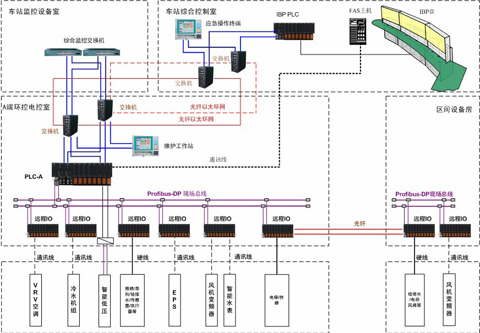

地下車站系統網絡圖如圖 3‑1所示：

網絡層次

BAS 系統在車站內的網絡可分為三級，分別為：車站級、子系統級（即BAS級）、現場級。

   車站級：車站 A、B 端的冗余LK 集成冗余以太網接口接入車站級環網，無須額外配以太網通信模塊。為保證系統安全，不同專業數據有效傳輸，PLC網絡均分配特定的IP段，在進入綜合監控系統時需要做地址映射，LK自身集成的以太網接口支持跨VLAN功能，可靈活應用于復雜網絡配置中，通過三層交換機與綜合監控通信；

   子系統：A端與B端通過冗余光纖環網通信，同時LK支持多機互聯，方便實現A、B端數據共享，進行有效的聯鎖控制；

   現場級：由BAS 系統負責配置。距離小于1000m采用LK232 PRIFIBUS-DP總線擴展模塊擴展遠程 I/O；距離超過1km，使用LK233 光纖通信模塊，較遠可以擴展4級，每級5km，總計20km。

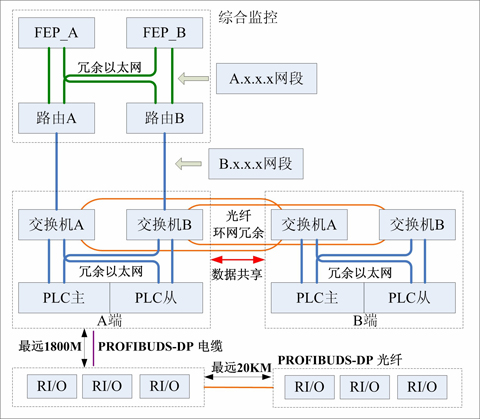

網絡層次如圖 4‑1所示：
