摘要

本文針對和利時LE系列PLC的GPRS無線通訊模塊LE5404，介紹這個模塊產品特點、使用方法以及適用行業和場合，供技術人員在使用時參考。

關鍵詞

GPRS AT_GPRSGateWay

1 系統特點... 3

2 應用領域... 3

3 遠程無線網絡... 3

3.1 GPRS簡介... 4

3.2 GPRS較優組網方式介紹... 4

4 程序設置... 5

4.1 配置LE5404. 5

4.2 配置HollyView(不詳細介紹) 6

4.3 配置AT_GPRSGateWay參數... 7

4.3.1 啟動網關軟件... 7

4.3.2 設置通訊鏈路... 8

4.3.3 設定串口參數... 9

4.3.4 實時通訊信息輸出... 0

4.3.5 通訊日志文件... 1

5 演示程序界面... 2

6 方案附件... 2

7 注意事項... 3

1 系統特點

2013年1月，和利時LE系列PLC的GRPS無線數據通訊模塊 LE5404及相應的系統正式發布。該模塊將作為L(zhǎng)E PLC理想的GPRS通訊模塊，實現分布式系統的遠程無線監控。

系統特點：

本系統由LE5404通訊模塊、天線和GPRS通訊網關軟件AT_GPRSGateWay等組成，實現LE PLC的GPRS(GSM移動無線網絡)無線連接。該系統中GPRS模塊配置簡便，無需第三方組態軟件的專用驅動程序，可透明提供遠程站的所有過程數據，并可在中央站進行分析。

2 應用領域

------ 該GPRS解決方案特別適用于以下領域：

水及污水處理行業

石油和天然氣

供熱網絡

交通運輸系統

露天煤礦開采

能源供應與分配

自動售貨機

連接自動化系統的移動設備，例如導軌機車、特殊車輛、復雜建筑設備、島嶼和海岸艦船等數據采集點分散且不利于有線數據傳輸?shù)膱?chǎng)合。

3 遠程無線網絡

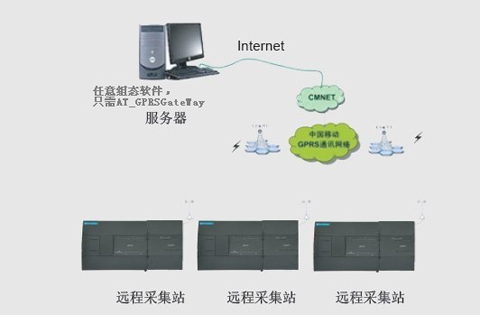

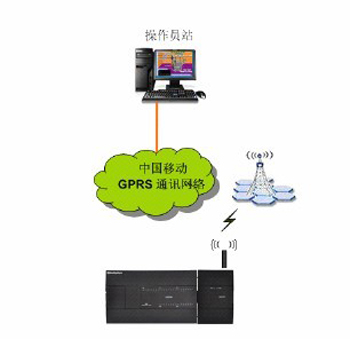

遠程無線網絡架構

3.1 GPRS簡介

GPRS是通用分組無線業務（General PacKet Radio Service）的英文簡稱，是在現有GSM系統上發展出來的一種新的承載業務，目的是為GSM用戶提供分組形式的數據業務。GPRS采用與GSM同樣的無線調制標準、同樣的頻帶、同樣的突發結構、同樣的跳幀規則以同樣的TDMA幀結構，這種新的分組數據信道與當前的電路交換的話音業務信道及其相似，因此現有的基站子系統（BSS）從一開始就可提供全面的GPRS覆蓋，GPRS允許用戶在端到端分組轉移模式下發送數據和接收數據，而不需要利用電路交換模式的網絡資源，從而提供了一種高效、低成本的無線分組數據業務。特別適用間斷的、突發性的和頻繁的少量的數據傳輸，也適用于偶爾的大量數據傳輸。

3.2 GPRS較優組網方式介紹

GPRS的應用非常廣泛，幾乎所有行業都能用到GPRS的無線數據傳輸。但每種行業的實際需求和復雜的應用環境都大不相同，所以每種行業都會有自己獨特的功能要求和組網方式。

方案：中心采用ADSL等INTELNET公網連接，采用公網固定IP或者公網動態IP+DNS解析服務。

此種方案向先INTERNET運營商申請ADSL等寬帶業務。

1、中心公網固定IP：監控點直接向中心發起連接。運行可靠穩定，推薦此種方案。

2、中心公網動態IP+DNS解析服務：客戶先與DNS服務商聯系開通動態域名，監控點先采用域名尋址方式連接DNS服務器，再由DNS服務器找到中心公網動態IP，建立連接。此種方式可以大大節約公網固定IP的費用，但穩定性受制于DNS服務器的穩定，所以要尋找可靠的DNS服務商。此種方案適合小規模應用。

4 程序設置

4.1 配置LE5404

啟動AutoThink，使用V3.1.1B2及以上版本。

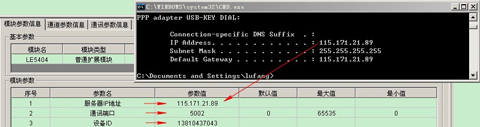

本小節主要介紹LE5404下裝參數的設置,添加LE5404模塊后，選中該模塊，在下方標簽頁中，選擇“模塊參數”標簽，如圖16所示，紅色框中設置服務器IP地址，通訊端口號以及設備ID。待邏輯組完后，下裝到對應的控制器中。

4.1 配置HollyView(不詳細介紹)

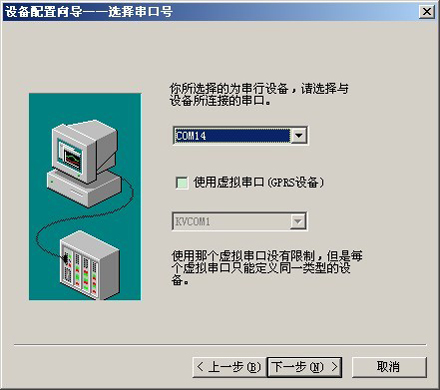

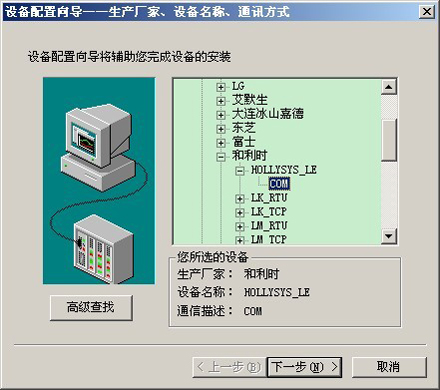

在選擇串口中，選擇COM11-COM42之間的串口，這是因?yàn)锳T_GPRSGateWay V1.0 僅支持該范圍內的串口，選擇的串口要與網關通訊軟件中的一致。如選擇了COM14，見下圖。

4.3 配置AT_GPRSGateWay參數

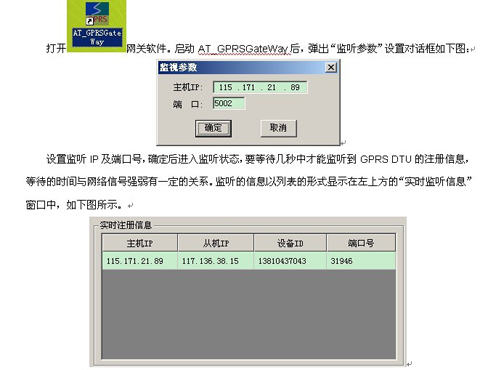

4.3.1 啟動網關軟件

4.3.2 設置通訊鏈路

通訊鏈路：一條監聽到的GPRS DTU的注冊信息：主機IP、從機IP、設備ID和對應設置的從站號與串口號，我們稱之為一條通訊鏈路，以后若無特殊說明，通訊鏈路的含義均是如此。

主機IP：監聽I(yíng)P。

從機IP：GPRS DTU的IP。

設備ID：GPRS DTU的設備標識，唯一即不同的GPRS DTU設備，設備ID不同。

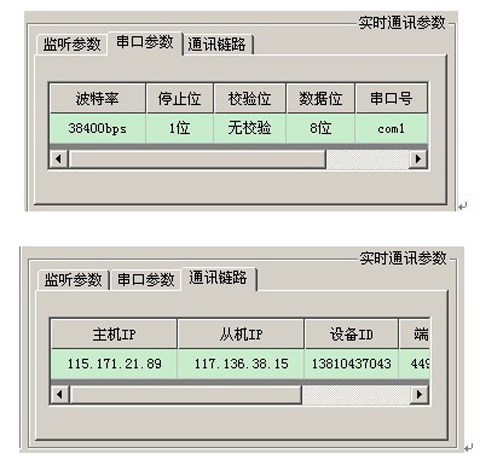

監聽到DTU的注冊信息后，點擊“設置參數”，彈出對話框如下圖所示。

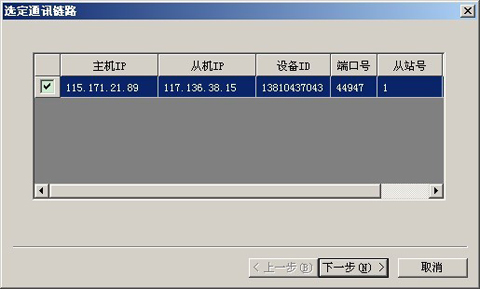

在“選定通訊鏈路”屬性頁中，勾選要連接通訊的通訊鏈路并設置從站號及串口號。從站號及串口號的設置要與組態軟件中的設置一致，本例子為COM14.然后單擊“下一步”，進入“設置串口參數”屬性頁中設置串口參數。

4.3.3 設定串口參數

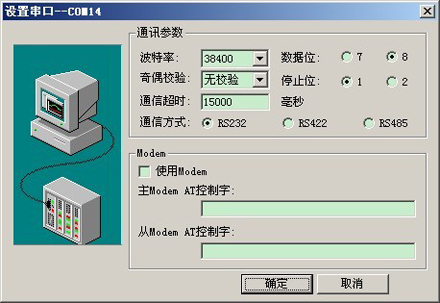

在“設置串口參數”屬性頁中，設置串口的通訊參數，波特率、數據位、停止位、校驗位以及超時時間（串口讀取等待時間上限為30秒）等。如下圖所示。

設定串口通訊參數后，單擊“下一步”，進入“確認參數”屬性頁中，對已選擇的通訊鏈路及串口參數進行確認。再單擊“完成”，至此，通訊參數設置完成。

在設定好通訊參數后，點擊“啟動通訊”，進入通訊狀態或通訊等待狀態。見下圖。

注意：點擊“啟動通訊”后要立即轉到組態軟件，進入運行系統打開要監視的畫面，或者先啟動組態軟件，進入運行系統打開要監視的畫面，再轉到AT_GPRSGateWay，點擊“啟動通訊”進入通訊狀態。這個過程中，可能要花費幾秒鐘的時間，以致進入通訊等待狀態，直到檢測到串口有數據時才進入通訊狀態或者串口讀取數據超時。

4.3.4 實時通訊信息輸出

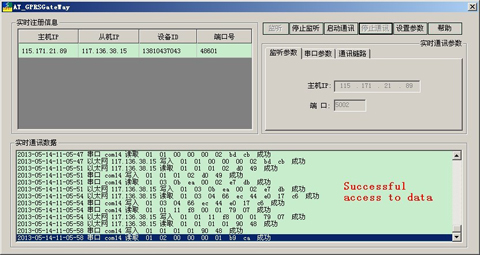

進入通訊狀態后，在“實時通訊信息”窗口中會實時輸出通訊數據信息。信息輸出格式如下：

時間+串口（以太網）+串口號（GPRS DTU 的IP）+讀�。▽�(xiě)入）+數據+成功（失�。�

2013-05-14-11-05-51 serial com14 write: 01 01 01 02 d0 49

2013-05-14-11-05-51 serial com14 read: 01 03 0b ea 00 02 e7 db

2013-05-14-11-05-51 ethernet 117.136.38.15 write: 01 03 0b ea 00 02 e7 db

2013-05-14-11-05-54 ethernet 117.136.38.15 read: 01 03 04 66 ec 44 e0 17 c6

2013-05-14-11-05-54 serial com14 write: 01 03 04 66 ec 44 e0 17 c6

2013-05-14-11-05-54 serial com14 read: 01 01 11 f8 00 01 79 07

2013-05-14-11-05-54 ethernet 117.136.38.15 write: 01 01 11 f8 00 01 79 07

2013-05-14-11-05-57 ethernet 117.136.38.15 read: 01 01 01 01 90 48

2013-05-14-11-05-58 serial com14 write: 01 01 01 01 90 48

2013-05-14-11-05-58 serial com14 read: 01 02 00 00 00 01 b9 ca

注意：當一條通訊鏈路通訊失敗后，不影響其他通訊鏈路的通訊，每個輪詢通訊周期都會從新更新每一條通訊鏈路的信息，再繼續連接通訊。以太網讀取超時時間默認為7秒。

4.3.5 通訊日志文件

默認會在安裝目錄下生成一個名為“GPRS_COMM_LOG”的文件夾，在該文件夾下保存有通訊日志文件，通訊日志文件命名規則如下：

“GPRScomm” + “生成通訊日志文件的時間” + “+”，擴展名為log。

若通訊日志文件名中包含“+”，則說明上一個日志文件大小已超過1024KB，該通訊日志文件是重新生成的。

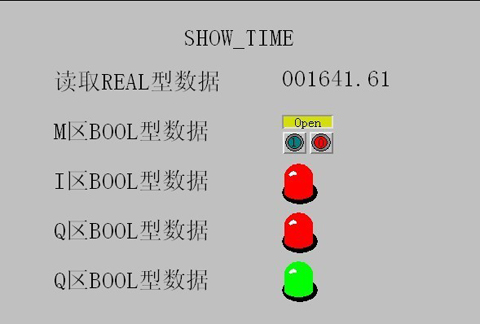

5 演示程序界面

6 方案附件

AT程序：GPRS-LE5404-TEST

HollyView:程序：LE5404_GPRS_SHOW

和利時LE系列PLC的GPRS無線通訊模塊LE5404通訊方案.WORD

7 注意事項

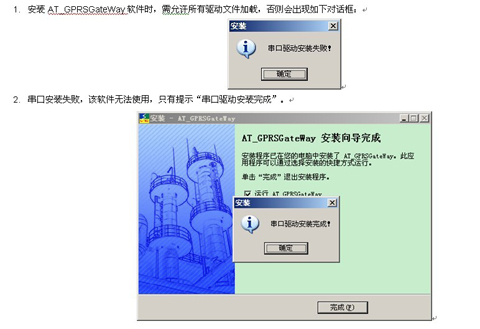

3. AT_GPRSGateWay網關軟件不支持64位操作系統。
