德國elmos公司日前宣布推出一款用于直流無刷(BLDC)電機的72V三相半橋驅動器E523.50，產品應用于12/24V車載和48V板級電網供電的汽車應用及24V至60V供電電源的工業應用，該IC符合AEC-Q100標準0級(150°C)需求。

　　數字RUN引腳和六個數字輸入控制三個全橋門極驅動(三個高端和三個低端門極驅動)。 該IC可配置為六個直接控制輸入或三個使能和三個PWM(脈沖寬度調制)輸入。 對于后一種配置，死區時間可以自動生成，或使用外部電阻設置。

　　該器件集成了DC/DC降壓轉換器，可為11V的門極電壓提供100mA的驅動和其他負載驅動。內部3.3V控制單元能夠?yàn)槲⒖刂破魈峁└哌_(dá)20mA的電流�？梢则�(qū)動外部高壓高功率晶體管以實現更高的負載需要。

　　其中器件的特性還包括綜合診斷和保護功能。兩個錯誤輸出顯示任何過電流，低電壓和過高的溫升。QFN的底板金屬焊盤封裝結構使其具有出色的傳熱性能，使芯片較高工作結溫甚至可以達到極限的170°C。

　　· B6-NMOS橋的門極驅動電路;

　　· 供電電壓范圍12V至72V(低至7V，峰值至76V);

　　· 內置11V/100mA的 DC/DC轉換器;

　　· 3.3V的微處理器提供高達20mA電流，可通過外部升壓晶體管提供更高的負載電流;

　　· 200mA門極驅動電流，包括保護功能;

　　· 集成反電動勢檢測;

　　· 峰值結溫=+150℃;

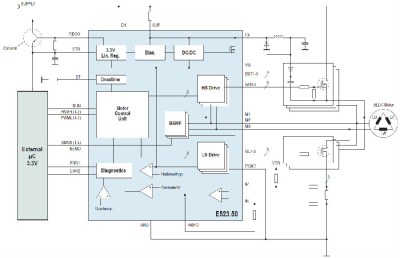

　　典型的應用：
