elmos推出汽車級新一代非接觸式接近檢測和手勢識別器件

—E909.21節省高達40％的系統成本和50％的安裝面積

德國elmos公司日前宣布推出用于汽車中的下一代光學非接觸式接近檢測和手勢識別設備的集成電路E909.21。與之前解決方案相比，新器件節省了高達40％的材料成本，降低了高達50％的安裝面積。該芯片為用戶提供了簡單、快速和有針對性的解決方案。該系統中，基于簡單紅外光技術的手勢識別和運動分析進行實時處理。

該IC具有較佳的抵抗外部環境光能力和自動系統校準功能。新的IC可以實現縮放功能，以適應所有當前在使用的和未來的車載顯示尺寸和形狀。為了簡化系統和傳感器設計，該芯片還集成了許多重要的功能，這使得它是適用于即插即用的解決方案。此IC的前身是 E909.06，它已在知名OEM汽車制造商的各種車型系列上具有超過五年以上的使用時間。

該IC基于HALIOS^®原理進行設計，其獨特的操作是基于真正的光學補償。這使得信號接收器側的二極管寄生效應幾乎完全中和，例如環境光效應，并且提供遠遠超出獨立器件能力的良好溫度穩定性。elmos主導了車輛非接觸式接近檢測和手勢傳感器技術。自2012年以來，elmos是該行業的全球市場領導者，約有3000萬片的HALIOS^®IC銷量。

該器件具有兩2個接收器通道，4個LED發射通道，以及特殊的HALIOS^®補償路徑。該IC為每個發射通道集成了100mA電流驅動。與前身 E909.06相比，elmos將E909.21模擬前端的靈敏度提高了三倍。為了排除與其他光學系統的干擾，用戶能夠?qū)?/span>HALIOS^®開關頻率設置為1 MHz。

集成的16位哈佛架構CPU可以運行在4，8，12或24 MHz的可變時鐘周期。該IC還集成了32 KB閃存，4 KB SRAM和8 KB SysROM內存芯片。允許的溫度范圍為-40°C至+85°C。IC E909.21的封裝為QFN32L5。

主要特點：

HALIOS^®幅值控制

l  2個接收通道

l  4個LED發射通道

l  1個補償通道

l  10個回路寄存器組

l  16位哈佛架構H430 CPU

l  可配置的CPU系統時鐘頻率：4,8,12和24MHz

l  32kB閃存

l  4kBSRAM和8kB SysROM

l  具有獨立時鐘的可編程窗口看門狗

l  基于中斷處理的快速向量

l  2線JTAG調試接口

l  1個SPI（從）

l  1個HS-I2C，3.4MHz（從）

l  1個傳感器信號接口SSI（主）

l  溫度范圍-40°C至+ 85°C

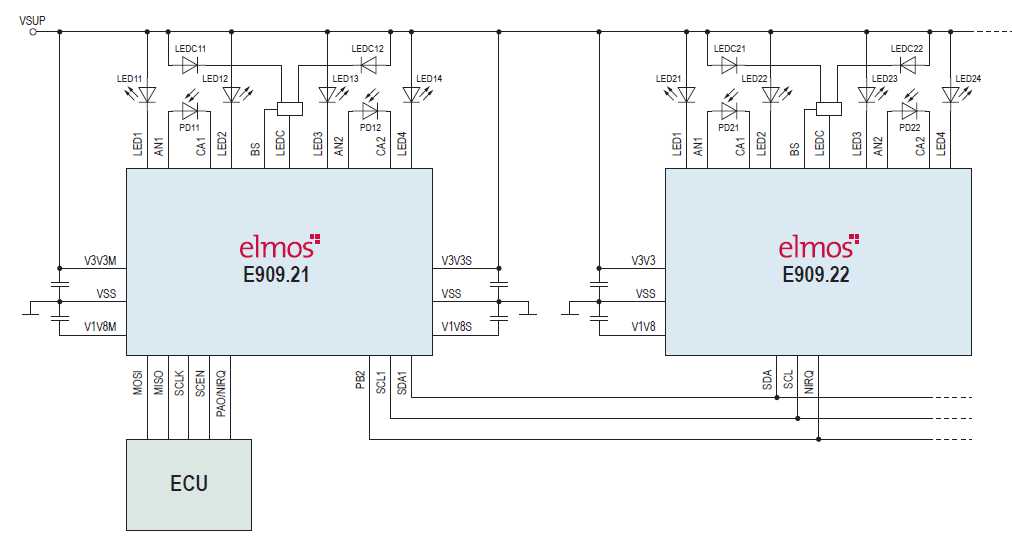

典型應用電路：

關于艾爾默斯半導體

艾爾默斯半導體公司成立于1984年，長期致力于研發、生產基于半導體技術的系統解決方案，擁有豐厚的技術資源與設計經驗。技術領域涉及混合信號技術、電機控制技術、傳感、光電技術領域，可為用戶提供量身定制的產品設計服務。產品主要應用于汽車、工業控制、醫療設備、安防系統等領域。
