elmos推出靈活配置的智能家居KNX/ EIB收發器系列

德國elmos公司日前宣布擴大其KNX/ EIB收發器系列產品，該系列產品功能簡單可靈活配置，專門應用于智能家居的KNX系統。根據實際的產品需求，在模擬工作模式下，該系列的所有器件都可以用作KNX總線的位收發器。E981.03和E981.23這兩個系列，具有高達115k的波特率，兼容TP-UART兼容協議。E981.33僅作為位收發器。對于E981.03，還具有SPI的配置和診斷功能。所有系列產品都集成有DC/DC開關電源功能，能夠對外提供5或3.3V的電壓。除此之外，該系列產品還帶有20V/25mA的線性穩壓器。

作為主控制器接口的E981.03 KNX/ EIB收發器，配有TP-UART兼容接口和SPI兼容接口。DC/DC控制器可提供高至70mA的電流，這使得該產品也可以用在復雜的KNX智能家居領域中。

不同于E981.03，E981.23芯片不提供SPI接口。但是，重要的參數可以通過其他引腳配置。例如，總線上輸出的較大電流及其較大上升率可通過管腳進行配置。基準時鐘頻率也可改變?yōu)?MHz或7.3728MHz。芯片自帶的DC/DC開關電源可提供高達至100mA的電流。

E981.33是開發的一款經濟有效的版本。此位收發器可以在模擬模式中使用。否則，它具有與E981.23相同的配置選項。DC/DC控制器可輸出高至100mA的電流。

所有該系列的產品具有內置的溫度傳感器和過溫保護功能。工作溫度為-25°C至+85°C。整個器件系列提供QFN32L7封裝。

主要特點：

Ø  通過KNX®TP1-256應用的認證

Ø  自主MAC和個體物理地址

Ø  KNX協議處理功能

Ø  包含總線供電應用的電源，具有可選的總線限流模式

Ø  20V線性穩壓電源提供高達20mA的電流

Ø  自帶3.3V/5VDC/DC開關電源

Ø  支持9.6 K，19.2 K，115.2ķ的波特率

Ø  9位模式，輕松實現數據流解析

Ø  可選的CRC（工作于19.2k和115.2 k波特率）

典型應用:

Ø  傳感器，執行器，路由器，網關，總線供電或外部電源供電

Ø  安全應用

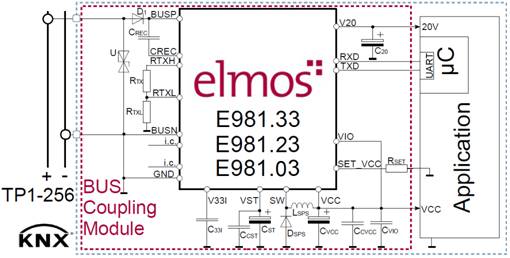

典型應用圖:

elmos KNX 收發器應用框圖

關于艾爾默斯半導體

艾爾默斯半導體公司成立于1984年，長期致力于研發、生產基于半導體技術的系統解決方案，擁有豐厚的技術資源與設計經驗。技術領域涉及混合信號技術、電機控制技術、傳感、光電技術領域，可為用戶提供量身定制的產品設計服務。產品主要應用于汽車、工業控制、醫療設備、安防系統等領域。
