節能減排技術在TD-SCDMA中的應用[圖]

一、引言

在當今信息通信業進行“低碳經濟”的布局中，作為3G標準之一的TD-SCDMA，其節能減排的工作成效斐然。作為TDD領域通信設備主要提供商，大唐移動不僅通過企業自身節能減排，同時還通過技術創新、業務應用和商業模式探索、信息化水平提升，來完善綠色通信產業鏈，幫助整個產業形成綠色發展。大唐移動已然成為領跑TD-SCDMA低碳減排的重要力量。

本文主要介紹大唐移動在TD-SCDMA建設各個環節中的各類節能減排新技術的應用，在配合運營商實現節能減排的工作目標的同時，也很好地履行作為中央直屬企業應負的社會責任。

二、綠色基站

據調查，移動通信中基站機房占總能耗的73%，其中基站設備的能耗較大，占整個機房能耗的51%，機房空調能耗占46%，其他配套能耗3%�；�站設備能耗占比較高，是節能重點，同時需有效降低機房配套設施的能耗。

對于基站節能應用，可分為硬件和軟件兩個方面：

（一）硬件技術

TD基站分為RRU和BBU兩個部分。其中RRU無論從數量還是單個能耗都要大于BBU，而RRU能耗主要部件在高功放。以大唐移動為例，大唐移動的RRU產品支持高效功放EA解決方案：基帶消峰+中頻CFR、DPD、Doherty技術，擴展線性放大運行區，降低能耗，可使功放效率達到25%以上， RRU的整體功耗降低40%左右。對BBU部分，基帶處理板可采用業界較先進的高速、高密度、低功耗芯片，BBU整體功耗每載波可降低37%左右。

（二）軟件技術

移動通信的話務分布具有明顯的時間相關性。利用這一特性，網絡優化軟件可以通過待機模式自動控制無線設備，降低整個網絡的能耗。

具體來說，就是通過基帶板下電、關射頻通道、關時隙、自動溫控風扇等手段達到節能的目的。

對于基帶板下電，它的基本原理就是借助RNC話務量統計采取智能單板自適應開小區資源建立時，將同址鄰小區主頻點分配在同一BBU板卡上，輔頻點分配在其余BBU板卡之上，當小區負荷下降到一定程度，可關閉輔載波所在空閑BBU板卡，達到降低能耗的目的。

采用基帶板下電方式在一塊基帶板卡關斷的情況下，主站節能效果可達26%。板卡關斷的越多，節能效果越明顯。下表一為南京現網實際測試的數據：

表一 基帶板下電方式的節能效果

關閉射頻通道、關時隙的原理與基帶板下電基本相同，都是根據話務量的變化，自動實時進行的節能操作。其中時隙智能節電可將話務低流量時段自動關閉無信號時隙可進一步降低RRU非忙時功耗。表二為經過實際測試，關斷不同時隙個數時的節能效果。當關閉3個下行業務時隙時，降耗比率可達27%。

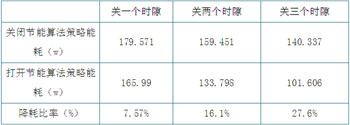

表二 關斷時隙方式的節能效果

在某些話務量極低的時段，當所有業務時隙均關閉之后，可通過關閉射頻通道達到降低能耗。根據分析，以大唐移動多通道RRU在南京現網中的實測數據為例（見表三），此時關閉四個通道可使整個RRU節電37w左右，降耗比率達到27%。

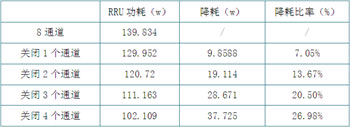

表三 多通道RRU通道關斷技術的節能效果

因此，在夜間等話務稀少的時段，綜合關時隙及關通道兩種技術，節能效果較為明顯，此時，RRU總能耗降低接近60%。

自動溫控風扇技術利用環境溫度在從20℃到40℃變化過程中，風機轉速可以通過轉速的相應調整，以在環境溫度適中的時候用低轉速達到低能耗的效果�，F(xiàn)網應用中發現，風機組在環境溫度從20℃到30℃的變化過程中，變化不明顯；而當環境溫度達到35℃以后，風機的轉速快速提升，風機的能耗急劇增加；環境溫度達到40℃時風機組開始全速運轉。從實測中可以看出，半速時比全速時節電40%左右。

表四 自動溫控風機組的節能效果

根據計算，以中等規模的城市為例，假設共800個TD基站，采用以上軟件技術，每年可節約耗電約83萬度，相當于節省276.2噸標準煤，減少CO2排放707.7噸，減少SO2排放21.2噸。

三、綠色供應鏈

除了提供高質量、低能耗的基站產品外，打造綠色供應鏈也是TD-SCDMA網絡節能減排非常重要的一環。建立完善的綠色供應鏈，著重考慮設備包裝材料選型、運輸能耗、包裝材料循環使用、設備退網回收等重要環節。相比傳統物流，可降耗約50%。在設備包裝材料的選型方面考慮節能減排，傳統包裝以木質材料為主，大唐移動通過綠色節能的包裝材料，以紙(塑)代木，有效節省設備包裝材料。

傳統設備包裝材料尺寸不統一，一次使用后無法回收使用，木材消耗量大，造成較大的資源浪費。不僅如此，它在裝載、儲存、運輸?shù)拳h(huán)節都會帶來不便。大唐移動通過將各款產品包裝材料尺寸統一，循環使用這些包裝材料，能夠有效節省產品包裝的數量，從而達到節能減排的目的。采用綠色包裝方式可節省耗材約60%。

大唐移動的設備制造遵從國際RoHS標準(綠色產品的運營對環境無污染)，并與成熟的第三方物流公司合作，縮短產品中間轉運環節能耗，從多個方面共同努力，降低中間環節能耗。

四、可再生能源利用

不僅僅關注TD-SCDMA產品本身，大唐移動還積極推進網絡配套設施的節能減排和替代能源的使用，如采用電信級風光互補型電源供電系統，主要用于解決偏遠地區基站設備的供電問題。現已經試點應用于各電信運營商，解決無電可供、供電成本高等問題，節約了電能，有效降低了運營成本，為節能減排作出了貢獻。

在沒有電網的地方建設一個基站使用風光互補供電系統的好處是顯而易見的，建設周期短、首期投資少、產權歸建設方、綠色能源有利環保。

五、結束語

在競爭激烈的通信行業，使用綠色基站已成為運營商提高競爭力、快速降低運營成本、提升盈利的有效手段，同時也是保護生態環境、節約能源的較優選擇。大唐移動提出全面打造TD-SCDMA綠色產業，除了要向運營商提供優質、節能的基站產品之外，還將在產品生產、運輸、施工、運行等涉及TD-SCDMA產業的所有維度進行節能減排的創新應用，為幫助運營商打造資源節約型企業，推動環境友好型社會的形成，做出積極貢獻。
