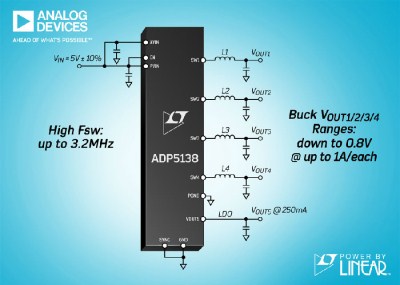

Analog Devices.Inc (ADI) 宣布推出 Power by Linear™ ADP5138，該器件是一款符合汽車要求的高效率、3.2MHz 同步四輸出降壓型穩壓器，采用了獨特的固定頻率、峰值電流模式、PWM 控制架構，可降低傳導和輻射干擾。此器件的高效率降壓型穩壓器改善了熱管理，可在低至 0.8V 的輸出電壓下工作，并且每個通道可提供高達 1A 的連續輸出電流。另外，ADP5138 還集成了一個 250mA 低輸出噪聲 (在 10Hz 至 100kHz 頻率范圍內為 20μVRMS)、高 PSRR (在 1kHz 時為 61dB) 低壓差線性穩壓器 (LDO)，用于為對噪聲敏感的器件供電。高集成度及諸多特性的組合加之緊湊的 4mm x 4mm LFCSP 封裝，使得該器件非常適合汽車、工業和儀表系統，以及空間十分寶貴的 DC-DC 負載點應用。

　　ADP5138 以 3.2MHz 的固定 PWM 開關頻率運行，也可同步至頻率范圍為 2.8MHz 至 3.5MHz 的外部時鐘，此頻率范圍超出了調幅 (AM) 頻段。此外，該高開關頻率還縮減了外部組件尺寸，從而實現了較小的解決方案占板面積。四個降壓型穩壓器彼此 90°異相運行，從而減小了輸入紋波電流和輸入電容器尺寸，并降低了系統的電磁干擾 (EMI)。集成化內部補償簡化了設計，而且該器件的內部軟啟動電路和上電排序功能減小了輸入浪涌電流。ADP5138 監視輸入電壓，并提供輸入過壓閉鎖 (OVLO)、欠壓監視 (UVM) 和欠壓閉鎖 (UVLO) 功能。另外，這款器件還可監視輸出的欠壓和過壓。當出現輸入或輸出電壓故障時，將上電復位 (POR) 信號置為有效狀態。其他的保護功能包括過流保護 (OCP) 和熱關斷 (TSD)。

　　ADP5138 和符合汽車要求的版本 ADP5138W 采用了扁平 (0.75mm) 緊湊型 28 引腳 4mm x 4mm LFCSP 封裝，具有背面裸露金屬焊盤以提供卓越的散熱性能。這些器件可在 –40 C 至 125°C (結溫) 的溫度范圍內工作。欲了解更多信息，請訪問 www.analog.com/cn/ADP5138。

　　· 輸入電壓：3V 至 5.5V

　　· 連續輸出電流

　　o 通道 1 至通道 4 (降壓)：每通道 1A

　　o 通道 5 (LDO)：250mA

　　· 3.2MHz 固定 PWM 開關頻率

　　· 同步輸入功能

　　· 單獨的精準使能輸入

　　· 上電復位輸出

　　· 軟啟動和上電排序功能可減小浪涌電流

　　· 有源輸出放電功能

　　· 輸入過壓閉鎖 (OVLO)、欠壓監視 (UVM) 和欠壓閉鎖 (UVLO)

　　· 熱關斷 (TSD)

　　· 28 引腳、4mm x 4mm LFCSP 封裝

　　· 結溫：–40 C 至 125°C

　　· 符合汽車應用要求 (ADP5138W)
