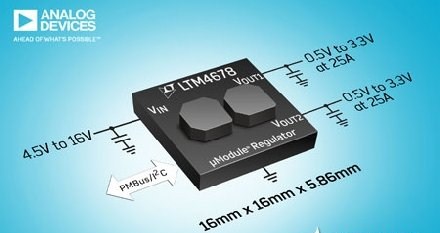

Analog Devices, Inc(ADI) 宣布推出 Power by Linear™ LTM4678，該器件是一款具有PMBus數字接口的雙通道 25A 或單通道 50A 降壓型μModule®穩壓器。 LTM4678 將兩個電感器疊置并裸露在 BGA 封裝的頂部以充當散熱器，可幫助散發封裝內部的熱量，從而使器件保持低溫。用戶可利用片內 EEPROM 和PMBus I2C 測量、改變和記錄主要的電源參數，例如電壓、負載電流、溫度和時序。5 個 LTM4678 能夠通過均流 (各分擔 50A) 為處理器、FPGA 和 ASIC 等負載提供高達 250A 的電流。主要應用包括PCIe板、通信基礎設施、云計算、光學以及醫療、工業和測試與測量設備。

LTM4678 將DC/DC 控制器、EEPROM、功率 FET、電感器和支持組件集成在一個 16mm x 16mm x 5.86mm BGA 封裝中。確保整個電壓、負載和溫度范圍內 (–40°C 至 125°C) 的輸出電壓精度為 ±0.5%。

LTM4678 在 4.5V 至 16V 的輸入范圍內工作，兩個輸出電壓在 0.5V 至 3.3V 的范圍內進行數字控制。LTM4678 在 12VIN、0.9VOUT和50A的工作條件下可實現 90% 的峰值效率。在 70°C 的環境溫度和具有 200LFM 氣流的情況下，該器件可在 12VIN至 0.9VOUT的轉換中提供40A。開關頻率在 350kHz至1MHz 的范圍內，而且可同步至一個頻率范圍為 350kHz 至 1MHz 的外部時鐘，以適應那些對噪聲敏感的應用。

LTM4678 的高功率密度和可擴展性使其非常適合組件安裝密集之系統板的 PCB 面積限制條件，可為低電壓和高電流的先進數字設備供電。

用于控制、遙測和監視工作參數的PMBus數字接口

雙通道 25A 或單通道 50A 輸出電流，具有均流功能并可擴展至高達 250A

寬輸入電壓范圍：4.5V 至 16V

輸出電壓范圍：0.5V 至 3.3V

±0.5% 電壓設定點準確度和 ±5% 電流回讀精度

片內 EEPROM

耐熱性能增強型 16mm x 16mm x 5.86mm BGA 封裝
