突破性激光測距技術和車載攝像頭解決方案

2018年02月03日10:45:19 本網站我要評論(2)字號：T | T | T

日前，意法半導體公司（ST）在北京舉辦“較新FlightSense™ 技術和車載攝像頭解決方案媒體交流會”，公司影像產品部技術市場經理張程怡與媒體分享了新一代激光測距技術及其各種應用，以及可以消除LED閃爍的汽車影像產品。

FlightSense^™激光測距技術用途廣泛

張程怡首先介紹說，ST是世界是第一大飛行時間產品廠商，擁有豐富的成功制造經驗，出貨量超過3.5億顆，年均增長率達300%。ST的單光子雪崩二極管具有超高速時間分辨率，使Direct ToF技術能夠采用ST CMOS SPAD制造工藝。ST獨有飛行時間知識產權，在成本、復雜性、功耗與性能之間實現了完美平衡；緊湊的集成系統集成了傳感器、濾波器、光學器件、VCSEL和驅動器，實現高度校準的系統；優化且可靠的供應鏈實現低成本的大規模生產。

接著，他介紹了這一突破性光速測距技術——FlightSense^™的原理和發展。它借助發射器、傳感器對目標進行測量，1厘米往返只用67皮秒。高集成度的飛行時間傳感器模塊可以實距測量，不受目標物體的大小、顏色和反射率的影響，測量非常快（幾毫秒），而且低功耗。

FlightSense^™的應用非常廣泛，如激光自動對焦（實時對焦、場深輔助、對焦輔助）；測距和接近檢測（實距測量、較大測距4m）；存在/用戶檢測（安全、省電、護眼）；手勢開關（功耗/尺寸和性能、新的交互方式）；深度映射和AR/VR（多合一模塊、從基本手勢識別到高分辨率接收器）。

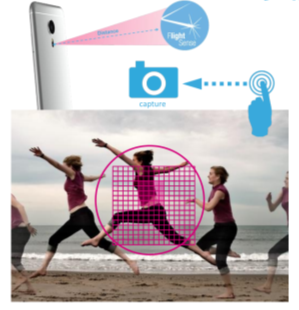

張程怡以手機相機對焦輔助為例說明了進一步的新創應用。相機自動對焦輔助裝置（前攝像頭或后攝像頭）可以在低照度和低對比度場景下實現精準實時對焦。新創應用包括通過多區掃描實現精準主體與背景判斷，輔助雙攝像頭對目標物的深度判斷，以及依主體距離適配閃光燈發射功率。

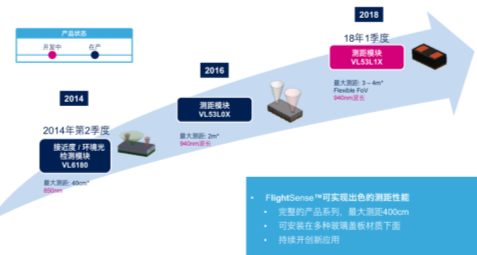

據介紹，適用于大眾市場應用的FlightSense^TM – ToF傳感器已發展到第三代。VL6180（第一代ToF傳感器）較大測距40厘米，采用850nm波長紅外發射技術（Vcsel），其主要應用場景包括：衛浴龍頭開關控制、照明開關控制、平板閱讀距離警示、掃地機器人避障、沿邊與防跌落控制、相機激光自動對焦輔助裝置、其它用戶/物體檢測應用，以及其它精致接近檢測應用。VL53L0X（第二代ToF傳感器）較大測距2米，采用940nm波長紅外發射技術（Vcsel），主要應用場景有：進階衛浴設備開關控制、進階平板閱讀距離管理控制、進階照明開關與亮度控制、進階廣告機用戶檢測、機器人室內避障、相機激光自動對焦輔助、其它用戶/物體檢測應用，以及其它精致接近檢測應用。

VL53L1X（第三代ToF傳感器）較大測距 400cm，采用940nm波長紅外發射技術（Vcsel），主要應用場景是：進階衛浴設備開關控制、無人機室內定高與避障、室內服務機器人避障、室內門禁系統控制、投影儀自動對焦、相機激光自動對焦輔助、其它用戶/物體檢測應用，以及其它精致接近檢測應用。

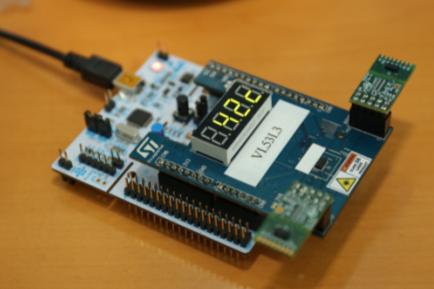

張程怡還特地展示了一些來自其客戶的采用FlightSense^™激光測距技術的產品。

解決頻閃難題的汽車影像產品

張程怡介紹的第二個話題是ST新型HDR LED無頻閃系統，適用于高級駕駛員輔助系統（ADAS）。他說，早在2009年，ST就開發了50萬像素CMOS圖像傳感器VL5510，用于夜視攝像頭，實現了50萬像素30fps、120dB HDR。2016年開發了130萬像素圖像傳感器VG6640和圖像處理器STV0991，用于智能倒車攝像頭，實現了720p 60fps低LED閃爍。2018年，推出了250萬像素圖像傳感器VG6768和圖像處理器STV0971，用于無閃爍攝像頭，包括無LED閃爍電子后視鏡、智能前視攝像頭、智能倒車攝像頭（LVDS）、全景全景攝像頭和行車記錄儀。

ST研發的獨特的CMOS傳感器能夠?qū)O高動態范圍與原生的全面免受LED燈閃爍影響的功能相結合，并率先運用于汽車行業。該傳感器搭配一個圖像信號傳感器，是一個獨立的低功耗、多功能ISP。這款新型相機系統是目前市面上針對各種ADAS應用（如前視、環視、后視和流媒體后視鏡）的較佳解決方案。采用ST相機解決方案，每個LED燈的信息都將被一一捕獲。

VG6768是一款高性能、高動態范圍的圖像傳感器，無LED頻閃，像素2.5M。此款傳感器專為汽車應用而設計，解決了傳統成像器放置在LED照明前方時產生的眾所周知的問題。該產品基于全新的ST專利HDR LED無頻閃像素技術，完全免受LED頻閃影響，同時在每個畫面上捕獲145dB的高動態范圍。該設備具有極佳的低照度性能，完全符合汽車安全完整性等級（ASIL）的B級標準。采用10x10mm im2BGA封裝。

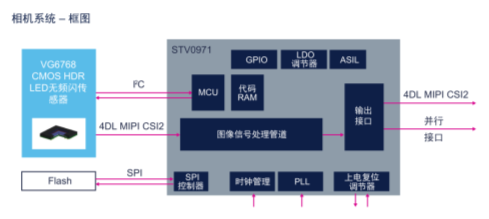

STV0971配套芯片是一款獨立的圖像處理器。較先進的嵌入式算法使得系統可以受益于任何HDR相機，輸出多達三次曝光，應用缺陷像素修復、HDR合并、全局色調映射、自適應彩色化、自適應鏡頭遮光修正、自動白平衡、去噪和清晰度增強。

該相機系統針對每種汽車顯示應用，如流媒體后視鏡、環視、后視式。它還能增強機器視覺應用，如前視式，從而提供特定數據管道。由于其具有AEC-Q100 2級汽車認證，它可以支持任何汽車應用系統架構。在汽車和街道照明中使用越來越多的LED，這將不會影響到該相機系統提供的高圖像質量。

張程怡強調，LED閃爍的根源是路上見到的沒有標準頻率的采用PWM調制LED的光源，光源之間無相位相干性。在陽光直射下，傳統的2次或3次曝光時間HDR傳感器長曝光總是飽和，而中短曝光因時間太短而錯失LED脈沖。汽車顯示屏上的LED閃爍現象會分散駕駛者的注意力，使駕駛者和攝像系統看不清交通狀況，攝像頭丟失信息，導致系統做出錯誤的判斷甚至撞車。

ST的 LED光源閃爍解決方案采用ST的雙二極管方案有效控制60Hz到4KHz的LED頻率范圍的閃爍（10%起占空比）。雙二極管在大二極管上連續對長曝光進行積分運算；在小二極管進行中短曝光時間積分運算，成功擴展動態范圍，同步解決 LED 光源閃爍問題。

采用ST方案的新攝像系統完全符合電子后視鏡的要求，包括消除LED閃爍，攝像頭可把人眼能夠在玻璃后視鏡看到的東西全部顯示出來；60fps幀速率和全分辨率，高幀速率不會丟失任何信息（特別是在高速路上）；超高動態范圍確保攝像頭不受“惡劣光照條件”（像太陽光線直射攝像頭）影響；完整圖像處理功能所需的圖像處理器，高靈活性的LVDS接口圖像處理器。
