具集成電源通路的 300mV 啟動、1.6μA IQ 同步降壓-升壓型DC/DC 轉換器適用于低功率無線傳感器應用

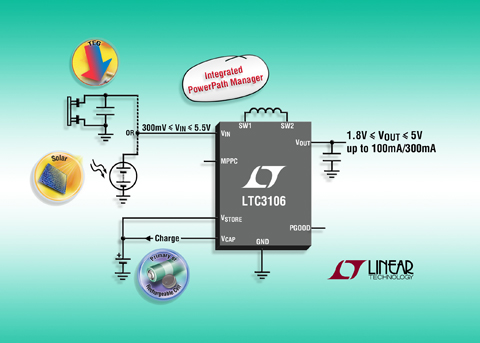

凌力爾特公司 (Linear Technology Corporation) 推出高集成度、1.6μA 靜態電流、300mV 啟動降壓-升壓型 DC/DC 轉換器 LTC3106，該器件具電源通路 (PowerPath™) 管理，為多電源、低功率系統而優化。LTC3106 非常適合采用由能量收集提供補充的可再充電電池或主電池以給低功率無線傳感器供電。LTC3106 具有較大功率點控制 (MPPC) 功能，從而使其可兼容常見的高阻抗電源，包括光伏電池、熱電發生器 (TEG) 和燃料電池。

當接入了備用電源 (通常是電池) 時，LTC3106 可依靠主電源工作在 300mV 至 5.5V 的輸入電壓范圍。LTC3106 可兼容連接至備用電源輸入的主電池和可再充電電池。當未接入備用電源時，其工作電壓范圍為 850mV 至 5.5V，并在啟動之后于低至 300mV 的電壓下運作。如果主電源不可用，則 LTC3106 無縫地切換至備用電源。主電源 (可從收集能量獲得) 能夠在剩余能量可用時選擇對電池進行涓流充電以及為負載供電。

LTC3106 以高達 92% 的效率提供 300mA 的穩態和 650mA 的峰值負載電流。其突發模式 (Burst Mode®) 操作可提供僅 1.6μA 的靜態電流，從而進一步優化了所有操作情況下的轉換器效率。零功率“貨架模式”(shelf mode) 可確保當備用電池被置于長時間地連接至 LTC3106 的情況下保持充電狀態。該器件還提供準確的 RUN 引腳和專用 MPP 引腳以用于控制輸入電壓�；蛘哂脩粢部梢栽O定輸入電源 MPP，從而較大限度提高可從輸入源抽取的能量。LTC3106 非常適合給無線傳感器和數據采集應用供電。可以收集剩余或環境能量，用來補充或代替?zhèn)鹘y(tǒng)的有線或電池電源，從而為用戶節省大量周期性維護成本。通常，此類應用 (包括無線傳感器) 需要非常低的平均功率，但需要周期性的較高負載電流脈沖。例如，對于傳輸突發脈沖。

其他特點包括為較低功率應用設定的 90mA 峰值電流限制、面向可再充電電池的用戶可選過壓和欠壓保護、過熱停機、預設定可選輸出電壓以及電源良好輸出電壓信號。LTC3106 的小封裝選項與極少外部組件的組合確保了非常緊湊的解決方案占板面積。

LTC3106 采用 20 引線 3mm x 4mm QFN 和 TSSOP-20 封裝。千片批購價為每片 2.94 美元。兩種版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3106。

性能概要：LTC3106

·雙輸入低壓降壓-升壓型 DC/DC 轉換器

·集成的電源通路管理器

·面向高阻抗源的較大功率點控制

·VIN 范圍 (有備用電源)：300mV 至 5.5V

·VIN 范圍 (無備用電源)：850mV 至 5.5V，啟動后可在低至 300mV 保持運作

·與主電池和可再充電備用電池兼容

·能夠以數字方式選擇輸出電壓

·突發模式工作：IQ = 1.6μA

·備用電池涓流充電器

·“貨架模式”提供斷開功能以保持電池在貨架上的壽命

·準確的接通門限

·電源良好指示器

·可選峰值電流限制；90mA/650mA

·20 引線 3mm x 4mm QFN 或 TSSOP-20 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P稅、各種稅款、費用以及匯率不同而有所分別。
