凌力爾特公司推出一個具集成型 VCO 的高性能整數 N 頻率合成器系列中的首款器件 LTC6946

具集成型 VCO 的超低噪聲及雜散 370MHz 至 5.79GHz整數 N 合成器改善了系統性能

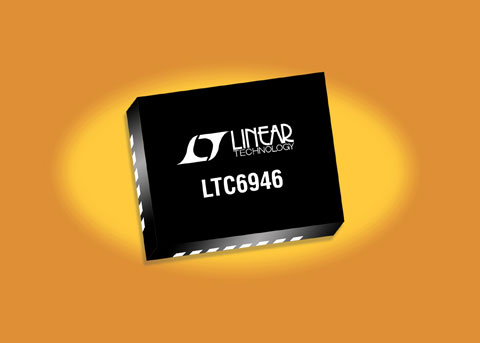

凌力爾特公司 (Linear Technology Corporation) 推出一個具集成型 VCO 的高性能整數 N 頻率合成器系列中的首款器件 LTC6946，該器件可提供 -226dBc/Hz 歸一化閉環帶內相位噪聲、絕佳的 -274dBc/Hz 歸一化帶內 1/f 噪聲和同類較佳的 -103dBc 雜散輸出。在典型的 900MHz 應用中，這些性能特征有助在 1kHz 偏移頻率下實現一個 -100dBc/Hz 的閉環相位噪聲。該器件可提供三種頻率選項：LTC6946-1 的調諧范圍從 2.240GHz 至 3.740GHz；LTC6946-2 的覆蓋范圍為 3.080GHz 至 4.910GHz；而 LTC6946-3 則覆蓋 3.840GHz至 5.790GHz 的頻率范圍。此外，每款器件還具有一個內置輸出分頻器 (可編程分級從 1~6)，用于將頻率覆蓋范圍擴展到低至 373MHz。

該器件系列集成了一個低噪聲 5.7GHz 鎖相環 (PLL)，包括一個基準分頻器、具鎖相指示器的相位-頻率檢測器 (PFD)、超低噪聲充電泵和整數反饋分頻器以實現非常低噪聲的 PLL 操作。PLL 電路緊密耦合至一個低噪聲 VCO 和內部自校準電路以確保較優的 VCO 諧振器調諧，從而獲得較佳的相位噪聲性能。VCO 無需外部組件。片內 SPI 兼容型雙向串行端口可提供頻率調諧和控制，以及寄存器和環路狀態信息的回讀。

這個頻率合成器系列的低相位噪聲和低雜散能力可提高支持 LTE、W-CDMA、UMTS、CDMA、GSM 和 WiMAX 標準的多頻帶基站的性能。其高頻能力還能支持點對點寬帶無線接入、軍用、航空電子、以及高性能測試和測量應用。

凌力爾特還提供了基于 PC 的綜合設計工具軟件 PLLWizard™，以便于交互式控制及與 LTC6946 評估板的連接。設計人員可運用  PLLWizard 軟件執行仿真與優化，然后在實際的演示電路上對其設計進行交互式的驗證。PLLWizard 設計工具軟件可從凌力爾特公司網站免費下載，網址為 www.linear.com.cn/synthesizers。

LTC6946 所有版本都規格在 -40°C 至 105°C 的整個外殼溫度范圍。這些產品采用 4mm x 5mm、28 引線塑料 QFN 封裝。千片批購價為每片 5.75 美元，有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC6946。

具集成型 VCO 的超低相位噪聲及雜散 5.7GHz 頻率合成器

性能概要：LTC6946

·         卓越的帶內相位噪聲：-226dBc/Hz (閉環、歸一化)

·         同類較佳的帶內 1/f 噪聲：-274dBc/Hz (閉環，歸一化)

·         -157dBc/Hz 寬帶輸出相位噪聲層

·         非常低的雜散輸出：-103dBc

·         具自校正的溫度穩定 VCO

·         可編程充電泵提供高達 11.2mA 的輸出電流

·         提供 PLL Wizard 設計工具軟件

·         內置的輸出分頻器提供高達 5.79GHz 的寬調諧頻率范圍

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 是 S&P 500 指數的成員，在過往的 30 年時間里，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航空航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、以及 µModuleÒ 子系統等。
