日置（HIOKI）·微電阻計RM3544應用實例

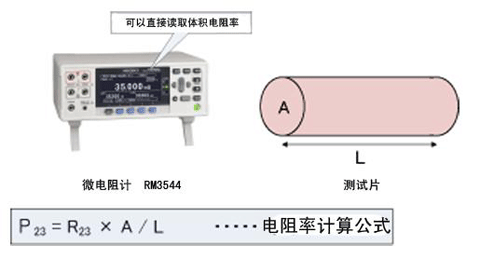

若是使用溫度補償功能，還可以換算成標準溫度中的體積電阻率來顯示。在評估金屬材料和導電性材料時，并不是使用電阻值，而是使用體積電阻率。通過微電阻計測量的電阻值來計算求得 體積電阻率是一件很費工時的事情。微電阻計RM3544 因?yàn)橛锌s放功能，而且可以顯示各種各樣的單位，所以可以直接讀取體積電阻率。另外，通過使用溫度補償功能的話， 還可以換算成標準溫度中的體積電阻率來顯示。如下圖所示：

需要注意的是：測量測試片時請使用帶護套的4 端子測試線L2104。

P23：23[℃]時的體積電阻率[μΩm]
R23：測試片的實測電阻值換算為23[℃]時的值的電阻值
L：測試片的長度[m]
A：測試片的橫截面積[mm2]
體積電阻率測量的詳細內容請參考JIS C2525 金屬電阻材料的導體電阻以及體積電阻率測試方法。
測量測試片時請使用帶護套的4 端子測試線L2104。

使用儀器

·微電阻計RM3544
·帶護套的4 端子測試線L2104
·溫度傳感器Z2001
