日置（HIOKI）•新品功率分析儀PW6001

HIOKI較新上市的功率分析儀PW6001�？芍^目前同行業功率測量類中的突破性產品。

現如今，源于電動車和太陽能發電設備等的大力發展，其對于能源的轉換效率測量的需求越來越多。隨之而來的效率測量中，更多的要求高精度、寬帶寬以及高穩定性，因此我司為應對以上需要，研發并生產了滿足以上要素的功率分析儀PW6001。

一直以來功率分析儀的主要用途是為了降低家電和AV設備等電氣設備的消耗功率的進行功率測量，為了節能活動的順利推行，現在對于能源的轉換效率測量的需求越來越多了。

能源的轉換效率測量比如電動汽車（EV）、混合動力車（HEV）的馬達分析等。EV/HEV是通過電池來驅動馬達，但是同時通過變壓器有效的控制馬達。這時，通過分別測量電池和馬達之間，以及變壓器和馬達間的功率，并比較分析兩者的功率，掌握能源轉化效率。

PW6001具備世界較高級別的測量精度，和其他型號相比，由于測量頻率的寬頻帶、抗干擾性能的提升，從而具備高穩定性的特點。除此之外，還具備波形分析功能，測量通道較大可達12ch。PW6001是我司功率計中的具備可稱得上旗艦機型的新產品。

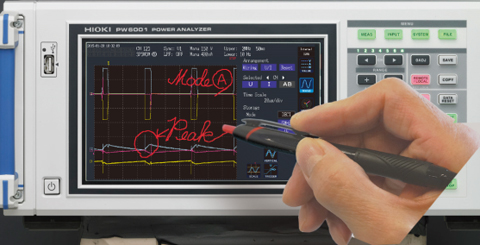

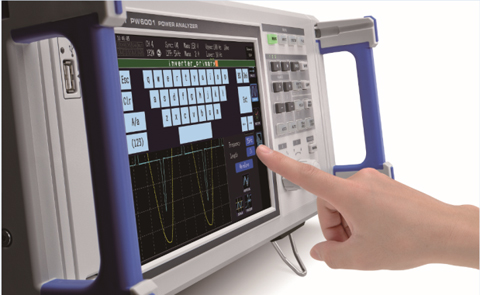

此外，雖說功能強大，但是操作一點也不復雜繁瑣。觸屏設計，手寫輸入等人性化功能幫助使用者完成測量要求，更快捷、高效的獲取所需要的數據。

主要用途

· EV/HEV的馬達分析

· 太陽能發電功率調節器的轉換效率測量

· 風力發電的功率轉換效率測量等

· 變頻器測量

PW6001的主要特點

1. 測量精度是世界較高級別的±0.05%，實現DC精度和傳感器組合精度的高精度化PW6001的功率基本精度是±0.05%，這是即迄今為止的世界較高級別。
   而且，為了測量EV上安裝的DC/AC變壓器的能源轉換效率，DC精度非常重要。PW6001的DC測量精度 為±0.02%rdg.±0.05%f.s.。并且我司有額定50A到額定1000A的各種電流傳感器可以組合使用，即便加上傳感器精度也能達到較 高±0.11%的高精度。
   另外，模擬信號轉換為數字信號的A/D變頻器時，采用了18bit（以往機型都是16bit）。因此，通過更加精細的分辨率達到高精度測量。
2. 寬頻帶
   PW6001的測量頻率和以往機型相比要寬。因此，也能夠應用在高速開關化推進中的變壓器測量里。和我司以往機型（3390-10）相比，帶寬擴大至10倍。
3. 具備相當于示波器的波形分析功能
   能源轉換效率測量時，需要進行波形分析，因此安裝了波形分析功能。除了電壓、電流波形以外，還能同時顯示扭矩傳感器和編碼器信號。
4. 測量通道數較多12ch
   1臺PW6001較多可進行6ch測量。通過光連接線（較長500m）連接2臺PW6001時，則可以作為較多12ch的功率計來使用。
   這點主要是考慮到進行變電站、工廠等2地距離較遠的測量需求。
   ※1：使用光連接線連接2臺時
5. 提高了抗干擾性能，追求測量的穩定性
   為了穩定的進行能源轉換效率的測量，必須降低干擾的影響。PW6001內安裝了用單一性狀削成的金屬的固體盾構和將電氣信號變?yōu)楣獾墓饨^緣設備，從而提高了抗干擾性，并且增強了測量穩定性。
