明導：熱仿真和熱特性分析幫助優化汽車LED應用

電子設計自動化技術的領導廠商 Mentor Graphics近日發布一份題為《熱仿真和熱特性分析幫助優化汽車LED應用》的研究報告。中文版的報告全文可在 Mentor Graphics 的官方網站閱讀和下載：[ http://automotive.cn.mentor.com/news-publications/mentor-leds-automotive-applications ]。

引言

本文講述了能夠幫助汽車照明行業實現較佳熱管理的方法。我們就選擇和測量 LED 熱特性以及為特定應用選擇較合適的 LED 進行了討論。由于溫度過熱可能破壞 LED 系統的穩定性，我們還討論了車前燈和車尾燈等形狀復雜照明系統的熱仿真，以及使用同步計算流體力學技術來設計更高品質的產品并以更快、更高效、更經濟的方式開發汽車照明系統。

行業趨勢

根據麥肯錫公司 (McKinsey & Company) 對全球照明市場的見解，汽車照明市場目前規模約為180億美元（130億歐元），占整個照明市場的大約20%，預計到2020年將增至250億美元（180億歐元）。隨著 LED（發光二極管）的發展，汽車應用中的 LED 預計在未來10年會顯著增長。《LEDs Magazine》2012年11月刊登的一篇文章稱，戴姆勒即將面市的 S 系列梅賽德斯的所有照明系統都將使用 LED。2010年至2020年，LED的價格將減至當前價格的十分之一，因此相比傳統光源，LED 將更具競爭力。

與傳統汽車照明光源不同的是，LED 對溫度更加敏感，不僅僅需要對設計中使用 LED的結構和特性有足夠了解，還需要了解從散熱器到冷卻流體的整個熱管理系統。擁有了這些技能后，照明設計師就能優化其設計，確保 LED 使用壽命長久，發射波長移位較小，或者光輸出損失較小。他們還能更有效地將 LED 作為一種光源來使用，并推動 LED 在汽車行業的全面普及。

全文要點與大綱如下：

1.在汽車照明領域使用 LED 的挑戰

2.分析熱和輻射行為的特性可確保高可靠性

--熱特性

LED 的熱阻會對產品的壽命、效率和多個域的運行以及電、熱和光學性能造成影響（圖1）。LED 套件和其它所有半導體設備套件一樣，可通過熱阻進行很好的特性分析，以實現穩定運行。熱阻數值告訴我們單位熱源應用于設備會導致溫度上升多少度。

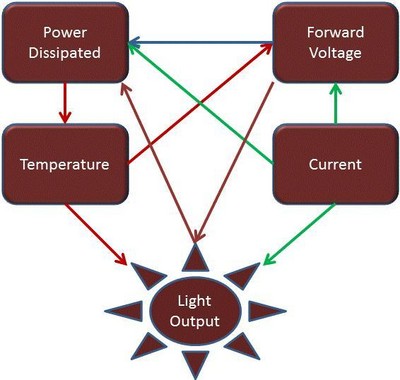

圖1：熱問題影響著 LED 套件的方方面面

較基本的方法是測量部件與溫度相關的電壓。LED 從一個穩定的狀態打開或關閉，過一段時間之后，又到達另一個穩定的狀態（熱/冷，反之亦然）。在這個過程中不斷進行瞬態測量，提供很小測量電流下的熱瞬態響應曲線。在測量出的溫度差異和功率差異（用于開關部件）（圖2）的幫助下，便可得出結構函數（圖3）。

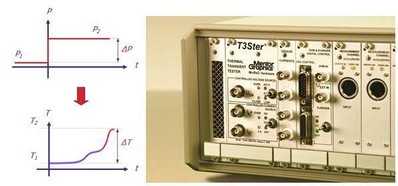

圖2：Mentor Graphics的T3Ster 熱瞬態測試儀可記錄短短1微秒之后 LED 的瞬態響應，溫度分辨率為0.01攝氏度。

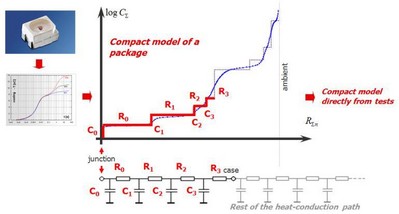

圖3：通過瞬態響應，我們可自動確定 LED 套件樣本的結構函數。這一 R/C 模式可直接用于熱模擬軟件

-- 輻射分析

熱分析對于了解發光二級管的缺陷至關重要，可用來獲得熱阻信息以及測試合適的粘結劑或熱界面材料來確保裝配后的較佳熱管理能力。但用來給發光二級管供電的總電力被轉化為熱和光。因此，如圖4所示，為了正確進行熱分析，發光二級管產生的光功率應從供給電力中減去，從而得出真正的內部熱阻（完全基于發光二級管的熱功率）。

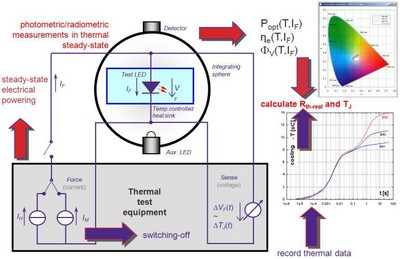

圖4：熱瞬態測試原理圖，在進行 LED 測量時考慮了光功率

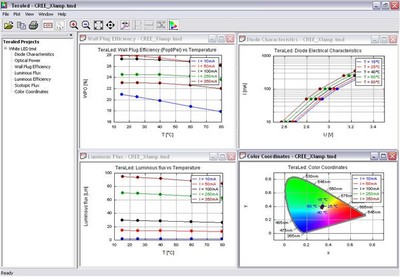

圖5：光度與輻射測量示例

通過明導的 TERALED/T3Ster 測試硬件，也可以從測量中導出參數，如總光通量、總輻射通量、X、Y 和 Z 三色值，同時還可以完成一份頻譜分析。通過一種單一的綜合測量方法，可能會測出二極管特性、光功率、輻射效率、光通量、發光效率、暗視覺通量和色坐標對電流和溫度的依賴性，并將其顯示為 LED 的驅動電流、接面溫度或冷板溫度的一個函數（見圖5）。

3.根據具體電流分析 LED 的熱量和亮度

圖6顯示，通過這個 LED 簡化模式，你可以定義電流，然后運用 T3Ster 數據或手動輸入計算得出的數據（通常來說沒有 T3Ster 數據那樣準確），你可以從 T3Ster 或數據表中獲得 LED 熱特性帶來的溫度值，你還可以獲得 LED 在這個接面溫度和電流下的光通量或“熱流明”和發熱率。LED 的溫度會依據不同的電流而有所變化。這些不同的電流和溫度變化又造成了光通量的不同。

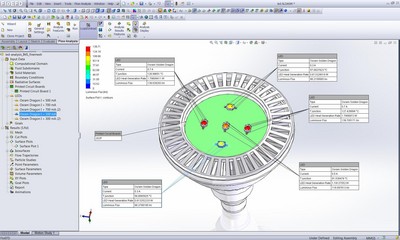

圖6：通過 FloEFD LED 精簡模型，你可以獲得 LED 在某個特定接面溫度和電流的光通量或“熱流明”。

4.早期仿真加快產品開發

5.與設計同步的計算流體力學確保對汽車 LED 系統進行成功的熱管理

憑借自動網格生成和其它技術，你只需對產品及其行為有必要的了解便能使用計算流體力學技術。傳統情況下耗時較長的步驟——仿真和網格生成——已較大程度地縮短。這項技術的應用延伸至汽車行業的很多領域以及其它行業。圖7顯示了原始設備制造商工程師如何成功使用這項技術仿真來自他們 MCAD 系統內部的不同汽車應用。

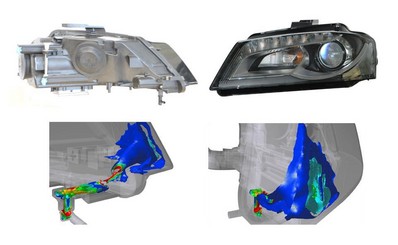

圖7：奧迪 A3 車前燈的 FloEFD 模擬圖像，展示了為車前燈系統冷卻和散熱提供新鮮空氣的速度等值面

結論

當使用Mentor Graphics的 T3Ster 和 TERALED 進行全面的 LED 熱阻瞬態測試（包括光度和輻射測量）時，你會得出高度準確和可重復的真正熱阻測量結果，并且在產品設計期間將這些轉換成用于計算流體力學仿真的熱阻-熱容模型。

進行高度加速的壽命測試還能幫助你選擇在產品使用期內具有高可靠性的較合適的 LED。此外，熱仿真可確保熱管理系統在 LED 的整個生命周期提供適宜的環境，并且較大程度地降低對質量和性能的影響。 FloEFD 同步計算流體力學方法還通過在設計初期進行仿真加速了產品設計周期，縮短了產品面市時間并削減了開發與樣機設計成本。

參考

1. JESD51-14 “Transient Dual Interface Test Method for the Measurement of the Thermal Resistance Junction to Case of Semiconductor Devices with Heat Flow through a Single Path”
