加固筆記本在外場測試系統中的應用

一、        系統概述

科學技術高速發展和在軍事領域的廣泛應用，使得先進武器裝備日益呈現出系統化、集成化、規�；�和加工裝配復雜化與精細化的發展新趨勢。然而，戰場上武器裝備內部的微小病疵，都有可能導致先進武器裝備系統或整體功能的失效，甚至導致作戰失利和被動受制的后果。隨著現代控制技術的發展，在軍事控制領域需要對現場數據進行實時采集，在一些重要場合對數據采集的要求更高，例如在武器指揮系統、飛行檢測系統、激光校準系統等。

為提高軍用飛機的戰斗適用性，降低地面測試系統的復雜性和費用投入，美國空軍開始大力發展便攜式外場測試系統，在地面對飛機進行輔助測試。便攜式外場測試系統的使用提高了美軍外場測試的準確性，減少了外場錯誤拆卸，不僅大大降低了保障維護費用，還大幅度地降低了外場測試工作的勞動強度和對外場人員的技術要求，經濟效益非常明顯。我國航空武器裝備現代化的發展也在朝這個方向發展。

串行接口是指數據一位一位地順序傳送，其特點是通信線路簡單，只要一對傳輸線就可以實現雙向通信，從而大大降低了成本，特別適用于遠距離通信，串行通訊的距離可以從幾米到幾千米；根據信息的傳送方向，串行通訊可以進一步分為單工、半雙工和全雙工三種；串行接口按電氣標準及協議來分包括RS-232-C、RS-422、RS485等，RS-422的較大傳輸距離為1219米，較大傳輸速率為10Mb/s，特別適合實時數據采集處理的場合。

研祥加固筆記本板載2個串口，RS-232、422、485模式可調，可適用于不同的工況場合；針對軍事應用高可靠性的要求，可選配置航空頭串口，保證數據連接的高可靠性。此外，研祥加固本可選配額外的串口模塊，較多擴展串口可達10個，以滿足連接多路設備檢測的需要。

二、        系統要求

飛機升降前都需進行相關的檢測，以避免帶病上天。我國疆域幅員遼闊，從高溫和風沙恣肆的沙漠，到冰天雪地的高原，野外環境惡劣，溫度變化巨大、雨雪天氣等諸多不可預測的環境因素，因此整套系統必須具備良好的抗震、耐高低溫、耐濕度、整機防水防塵等特性以適應惡劣的應用環境。同時在信息化作戰中，計算機作為核心的信息系統是敵人攻擊的重點目標，因此，高可靠的EMC防護性能也是整套系統必須具備的性能。

三、        系統描述

便攜式外場測試系統由加固筆記本、航空頭串口線、檢測設備等組成，加固筆記本作為飛行檢測系統的核心，起顯示和數據存儲、分析的作用。加固筆記本通過RS422串口線與檢測設備連接，然后接到機載接口上，多路串口輸出可連接多路檢測設備；通過在加固筆記本上運行檢測軟件，可實時讀取每路設備的即時信息，數據信息通過控制軟件實時顯示，還可直接在筆記本上進行相關的信息分析和處理。

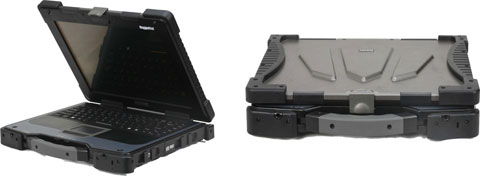

加固筆記本具有防水、防塵、防振、防跌落、防鹽霧、寬溫和攜帶方便等特點，且其杰出的工藝經過基于嚴格的GJB150和IP（計算機外觀防護等級）步驟測試，可滿足檢測行業在惡劣環境下完成特殊工作和任務的需求。另外，加固筆記本通過GJB151A嚴格的EMC測試，可滿足部隊信息戰的保密要求。

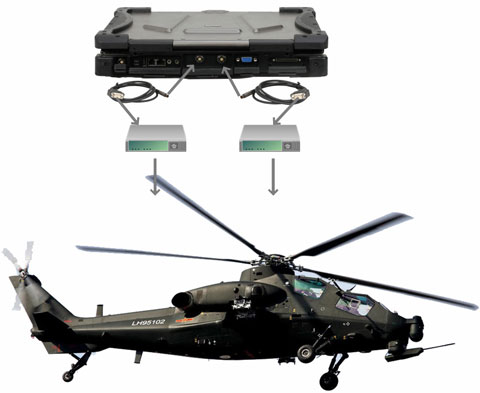

四、        系統框圖

五、 項目產品清單

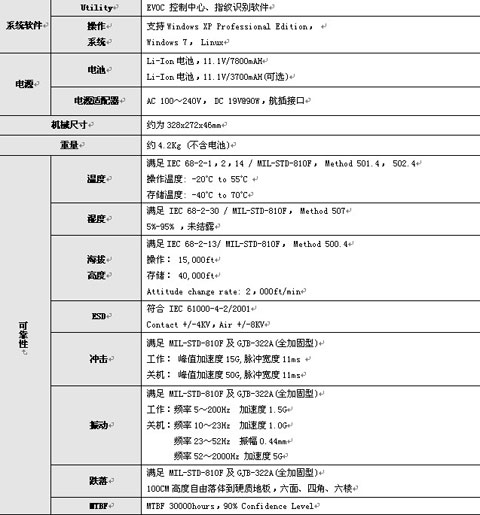

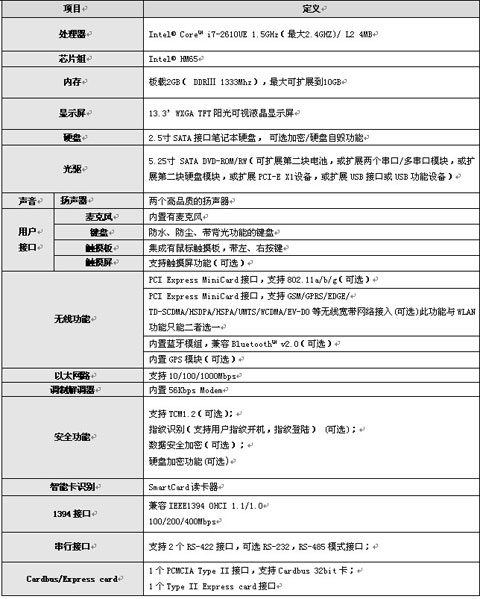

研祥便攜式外場測試系統可根據客戶具體需求進行訂制，解決方案的核芯部件JNB-1406可依據客戶系統的需要配置，一般一個系統配置1－2臺，JNB-1406的規格參數如下：

六、 EVOC產品優勢

 • 第2代英特爾® 酷睿™ i7 vPro™ 處理器提供超強性能

 • USB3.0接口，高速數據傳輸

 • 板載2G內存，較大支持10G

 • 可靠的安全功能（指紋識別，TCM，智能卡讀卡器等）

 • 通過美軍標MIL-STD-810F認證

•  滿足GJB-151A國家軍用標準

•  可選硬盤加密、硬盤自毀

七、結論

研祥智能為中國較大的特種計算機研究、開發、制造、銷售和系統整合于一體的高科技企業，擁有強大的研發實力、先進的生產能力、齊全的武器裝備生產許可資質、遍及全國的銷售網絡，可為客戶提供及時、便捷的專業服務，幫助客戶提供一站式產品解決方案。

當今,世界各國軍隊為提高武器系統的作戰性能和攻擊效果,在應用高新技術不斷研制新式武器的同時, 更加重視武器保障裝備的快速、 機動(戰場)檢修體系建設。在保障裝備要與作戰武器同步發展的思想指導下, 積極發展便攜式作戰武器的檢測設備具有重要意義。研祥加固筆記本憑借其堅固的外殼和整體的加固設計，從1.2米的高度以26個角度任意跌落到地面上而毫無損傷；完全封閉式的系統設計，粉塵無法侵入機體內部，在開機狀態下可以做到360度防水；主板級的主、被動防護，防止電磁干擾等極佳的防護性能，成為便攜式檢測系統的第一選擇。
