基于LabVIEW開發幻影顯示系統

2012年08月21日10:43:00 本網站我要評論(2)字號：T | T | T

關鍵字：LabVIEW

"我們采用USB攝像頭、PXI硬件、LabVIEW和NI視覺助手開發了一個手勢識別系統。"

- Yang Hao, Tsinghua University

The Challenge:

開發一個互動360度立體三維影像系統，可呈現視覺模型與真實物體，觀看者無需使用眼鏡，價格也十分合理。

The Solution:

開發擁有如下3個組成部分的三維顯示系統：收集、處理以及三維顯示。

圖 1. 三維顯示系統

3D電影增強了深度知覺的光學幻象，但必須使用眼鏡才能觀看，而且電影院內的觀看角度有限。立體顯示系統或3D電視機大多價格昂貴，沒有交互功能。這也意味著，創造一個無需使用眼鏡、價格適中且能呈現視覺模型與真實物體三維圖像的互動360度立體顯示系統，是一項巨大的挑戰。

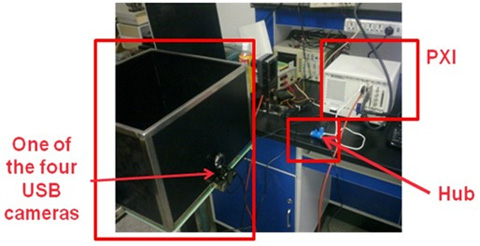

我們的系統包括三種類型的采集功能，包括建立視覺模型、NI 1764智能相機和轉臺非實時采集真實物體、以及4個USB攝像頭捕捉真實物體的實時圖像。

虛擬模型

為了獲取虛擬模型，我們采用了NI LabVIEW軟件來讀取虛擬三維模型文件并設定參數值，如圖2.2所示，我們將不同的方向采集到的4張模型圖組合在一起，形成一張圖片。又如圖2.1和圖2.3所示，新創建的圖像被投射到一個倒置的金字塔光學結構上。

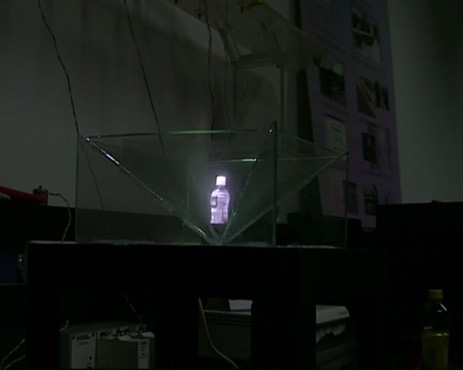

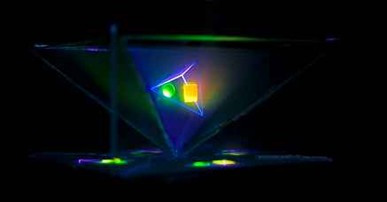

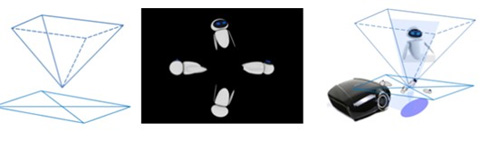

圖 2. 成像原理

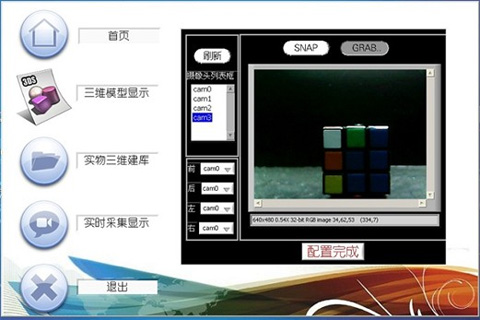

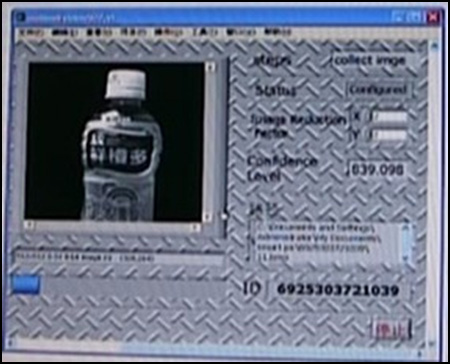

圖 3. 虛擬模型顯示

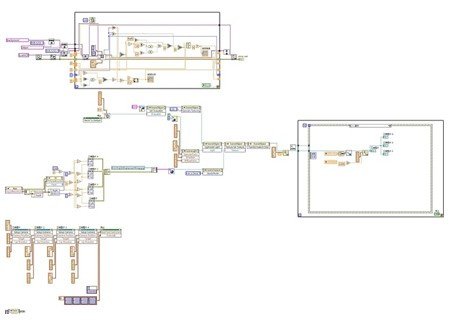

圖 4. 虛擬模型三維顯示項目

手勢識別

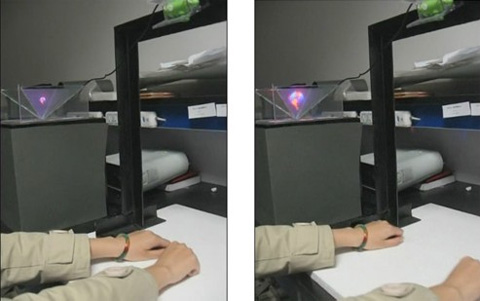

我們采用USB攝像頭、PXI硬件、LabVIEW和NI視覺助手開發了一個手勢識別系統。系統捕捉一只手的圖像序列，以此判斷它的移動，我們可以采用此信息來控制三維顯示。舉例來說，如圖6所示，單手滑動可以控制圖標的旋轉，兩只手則可以控制圖標的縮放。

圖 5. 手勢識別

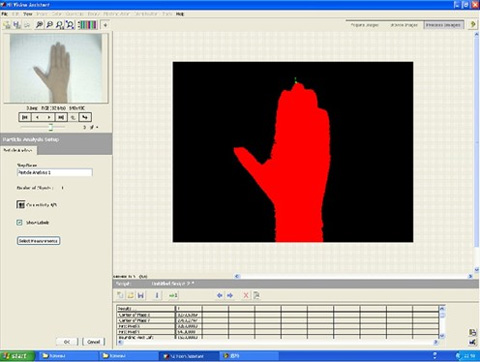

圖 6. 采用視覺助手查找圖片中的對象

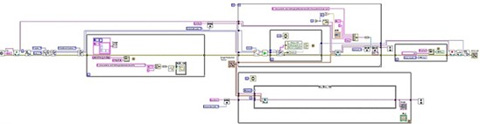

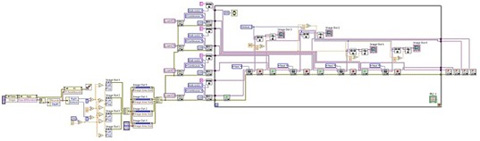

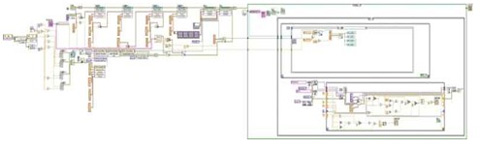

圖 7. 手勢識別項目

非實時采集

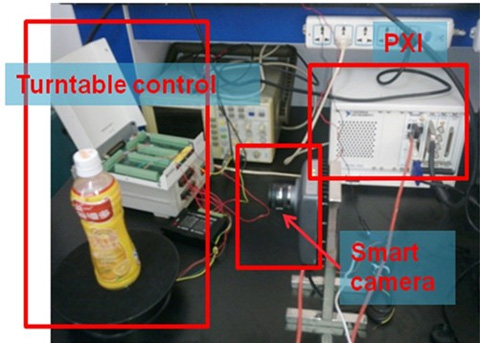

非實時采集系統依靠于一個NI 1764智能相機和一個PXI控制的轉臺。將物體放在轉臺上，并在其旋轉時拍攝圖像，我們可以獲取各個方向的物體信息，然后選出我們想要用來顯示三維圖像的四張圖片。
