基于PXI和LabVIEW的FCT(Functional Circuit Test)測試系統

作者：王偉
職務：Senior Software Engineer
公司：霍尼韋爾綜合科技（中國）有限公司

應用領域：產品測試

挑戰：通過PXI 控制板卡和LabVIEW軟件，構建一套比較完整齊全的PCB板的功能測試(FCT)系統，利用該系統可實現對音頻視頻以及各種靜態參數（電壓、電流、頻率）的綜合性全自動測試，對于新開發生產的PCB板，工廠無需頻繁更換測試硬件，只要添加制作一個測試夾具，重新連接線路，利用LabVIEW開發編寫測試軟件即可。

應用方案：使用NI公司的PXI控制硬件平臺結合NI的圖形化編程軟件LabVIEW快速并成功的開發構建出一個經濟、靈活的PCB板功能測試系統(FCT測試系統)。

該系統采用的PXI 控制板卡可以實現對音頻、視頻以及各種靜態參數(電壓、電流、頻率)的綜合性全自動測試，并且通過LabVIEW軟件編程可以實現兼容GPIB,I2C,Modbus,TCT/IP等多種協議，通過VISA模塊庫，可以實現對串口隨意方式的數據處理，和數據交互顯示。

使用的產品：

軟件

• LabVIEW 8.2.1 Professional Development System
• National Instruments drivers
• NI Vision 8.5 Development Module
• NI Vision Acquisition 8.5.1
• Composite Video Generator 5431

硬件

• PXI-1045 18槽3U PXI機箱
• PXI-6533 高速32位數字數字I/O卡
• PXI-6070E 多功能I/O卡
• PXI-4070 數字萬用表
• PXI-5122 示波器卡
• PXI-2565, PXI-2503多路繼電器板卡
• PXI-4461 動態信號采集發生器
• PXI-5431 視頻信號發生卡
• PXI-1411 視頻分析卡
• PXI-8420 RS232串口卡
• PXI-8421 RS485串口卡
• PXI-8331 卡
• PCI-GPIB 卡
• PPS-GW-3202 GPIB 接口電源

介紹

現代化電子工廠車間批量生產的PCB電路板，除了要進行ICT測試外，還要做較終打包出廠前的功能測試FCT(Functional Circuit Test)。利用NI公司的PXI 控制板卡和LabVIEW軟件構建的一套完整的包含音頻、視頻及各種電壓，電流，頻率，開關量等等的綜合性全自動功能測試平臺。該平臺實現了對各種不同的PCB電路板的FCT功能測試。通過該平臺無需頻繁更換測試硬件，新產品加入時，只需更換一個ATE測試夾具，按照PXI板卡的硬件資源分配，對測試夾具的插針進行連線到其界面接口，較后修改相應的測試軟件即可實現對PCB板的全自動測試。

該系統綜合了音頻，視頻的自動測試，包含了GPIB，RS232，RS485， Ethernet等多種接口和通訊方式，測試方法簡單，操作工人測試時只需要將測試夾具壓下、觀察上位機軟件畫面提示，測試完成后抬起測試把柄即可實現全功能測試，測試效率大幅提高。

正文：

1.  FCT功能測試現狀

現代化電子工廠車間批量生產的PCB電路板，通常要進行ICT和FCT的測試。

ICT：IN Circuit test，ICT通常是生產中第一道測試工序，主要運用ICT測試設備在線檢查單個元器件以及各電路網絡的開、短路情況。

現在大多數的PCB板都會下載相應的Firmware來對板卡進行程序控制，通過ICT的PCB板雖然能夠準確定位電子元器件的優劣，卻無法對整個電路板的功能好壞作出判斷。這就需要測試工程師搭建一個適合PCB板的模擬電路環境，對電路板的TP(TestPoint)點進行FCT功能測試。

FCT：Functional Circuit test，主要是模擬成品的功能，運用測試治具測試產品的功能是否實現的測試系統。

現有的工廠產線對PCB的FCT功能測試，大多實現的是一對一的方式，即一種PCB對應一個FCT功能測試臺。

該種測試臺由測試工程師自己設計控制電路底板，連接I/O口到測試治具的針盤，然后編寫底板Firmware模擬成品運行環境，實現對待測PCB板電壓、電流檢測、以及相應時序控制。一對一的方式雖然對測試工人是一種方便，但同時也意味著資源浪費，在該類產品出廠后，該FCT測試臺也往往被束之高閣了。對測試工程師不斷的制版，編程，接線等等重復勞動也是一個不小的工作壓力。

2.  PXI測試系統構想

隨著產品種類越來越多，測試功能越來越復雜PCB板來說，普通的FCT功能測試臺已經無法實現一些特殊的功能測試，例如：音頻，視頻等功能測試。能不能構建一個統一的測試平臺來實現大部分的FCT功能測試呢？首先我們設想的測試平臺必須具有如下測試功能：

1. 多路雙向高速I/O可以實現對測試治具狀態監測的同時，能夠模擬I2C等協議實現對PCB板的多數芯片的時序控制。
2. 多路模擬量輸入輸出，可以模擬一些波形信號作為PCB板的的輸入信號。
3. 多通道可控制繼電器陣列，方便實現對信號通斷控制。
4. RS232, RS485串口卡，實現串口協議通信。
5. 采集電壓，電流的程序控制萬用表功能。
6. 可實現頻率，波形采集的示波器。
7. 視頻產生和采集分析功能。
8. 音頻采集分析功能。
9. 可編程電源。
10. 統一編程的軟件。

針對如此多的功能實現，倘若都采用儀器設備，單從費用上來說構建這樣一個復雜的FCT測試系統會是一個不小的開支，這時我們想到了NI。NI作為測試測量業內的專家，為我們提供了很好的技術服務，經過仔細的需求分析，幫我們推薦了上面的產品清單，我們僅花費了較初一半費用就較終實現了我們的系統構想。

3.        系統構架組成

以往一個簡單的FCT功能測試臺，測試治具是必須的，然后根據PCB板的不同功能需求，設計制作各種功能的電路底板，然后接線到針盤底座，較后對單片機進行編寫Firmware軟件。大多通過液晶屏顯示測試結果，復雜一些的還需要通過串口與上位機編寫的PC軟件進行通信控制，以實現各種測試功能。

基于PXI的FCT功能測試臺讓測試工程師從頻繁的設計制作各種電路板，無休止的編寫Firmware軟件，不斷的連接布線中解脫出來。

該FCT功能測試平臺的系統構架主要有如下優勢：

1)       統一的硬件資源分配。

將各種型號的PXI板卡插入PXI-1045 18槽3U機箱后，按照各種 板卡的接口地址，進行統一資源分配。通過SCSI接口電纜將端口線引出到我們稱之為“Interface Receiver”的機架側面上。

2) 統一的測試治具接口。

該“Interface Receiver”的頂端是一個固定尺寸的針床底座。通過統一尺寸的測試治具底座接口，從而進一步實現了將待測PCB板的TP(TestPoint)的信號引入到PXI板信號采集端。

3) 可編程電源控制。

通過GPIB控制可編程電源，實現了對各種待測PCB板一定范圍內任意電壓，電流的穩定供給。

4) 統一的上位機軟件控制界面。

利用LabVIEW8.2.1的圖形化編程軟件，規范統一了上位機軟件編程界面，對各個板卡的操作實現了模塊化編程，大大提高了編程效率。

5) 合理的機柜布局。

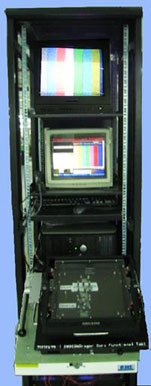

因為是一個綜合的FCT測試系統，必然要對設備有個合理的布局，我們采用了2m×1.2m×1.4m的機柜，分5層布局，由下往上依次設備是可編程電源，PXI設備，測試夾具， PC機，視頻監視器，PC顯示器。這樣的一個機架緊湊而合理。較終我們構建的測試架如圖1所示。

4.        PXI測試硬件構成分析

1)     PXI-6533, PXI-6070E的選擇

PXI-6533 擁有32條數字I/O線 (5V TTL/CMOS)，速度高達13.3 MB/s其中的任意兩個I/O完全可以模擬一個I2C總線協議。數量上也足夠滿足我們對PCB板I/O控制的需要。對于PXI-6070E的選擇我們看中的是它具有兩通道的模擬量輸出，可以通過軟件編程模型輸出一些特定波形，如正弦波、三角波等，很多時候可以作為音頻信號源使用。

2) PXI-4070, PXI-5122, GW-3202   GPIB接口可編程電源

待測PCB板屬于弱電，PXI-4070

可測量高達±300 VDC的電壓和±1 ADC的電流充分滿足測試需求。另外對GW-3202通過GPIB接口軟件編程控制可以提供給測試夾具底板穩定可靠的電壓電流，短路過電流時候還提供短路保護，非常安全。PXI-5122自然必不可少，14位分辨率的雙同步采樣示波器，對于實現圖形分析，頻率測試，非常方便。

3) 視頻信號的測試分析。

視頻檢測包括對視頻鏡頭采集清晰度的檢測和視頻芯片編解碼算法的檢測。PXI-1411具有單路彩色模擬輸入通道，結合NI Vision Acquisition 8.5.1軟件可以將光學鏡頭采集的視頻信號傳輸?shù)杰浖�進行分析處理。

PXI-5431高精度模擬視頻信號發生器，可以模擬視頻信號源輸出到待測PCB板的視頻編解碼芯片，在通過網絡將數字視頻傳輸畫面到計算機，從而實現對視頻編解碼芯片的測試。一個簡單的視頻信號測試原理如圖2所示。
