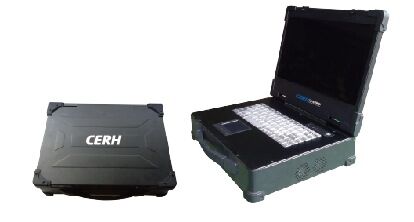

交流/直流充電樁便攜式檢測儀

中電瑞華便攜式充電樁檢測儀主要應用于交/直流充電樁產品的使用現場運行狀態的檢驗考核及定量檢驗，可以幫助產品現場安裝調試和驗證，亦可以應用于研發及生產過程中。該測試設備嚴格依照相關國標要求研發生產，真實模擬電動汽車充電過程，可測量充電電壓、測量CP、CC引導信號，同時可以避免實車作為檢查裝置因充電樁故障導致的損壞。該設備使用充電樁供電，無需外置供電。具有攜帶方便，檢測速度快等特點。

一、產品特點

1.1 本產品可用于交流和直流充電樁產品的功能驗證、在線生產調試、下線生產檢驗、日常維護檢驗。

1.2交流和直流充電樁便攜式測試系統可通過電腦、手機實時監測通訊數據，以分析交\直流充電樁在充電過程中的各種狀態。

1.3該系統可以擴展負載箱，以滿足客戶不同的負載需求，另外還可通過CAN總線、RS485總線、Wifi無線通訊擴展各種外圍設備，以滿足客戶的定制化服務需求。

1.4 交流和直流充電樁便攜式測試系統能夠模擬注入車輛端故障情況，以檢測在不同故障模式下，充電樁的故障反應。

1.5 交流和直流充電樁便攜式測試系統具備檢測數據記錄功能，并可進行數據查詢、報表輸出。

1.6 本系統具有計量測試單元，可對電能數據進行比對計量。

1.7 交流和直流充電樁便攜式測試系統有兩種工作模式：

A模式：模擬汽車端與充電樁進行交互檢測。該狀態下可以完整記錄整個充電狀態，數據可以實時監測，也可以離線查看。并且可以模擬車端的各種故障。

B模式：作為中間設備進行狀態監測和記錄�？蓪⒊潆姌逗蛙囕v交互數據進行完整的時序記錄。要求將主回路電壓、電流、CC、CAN信號以模擬量信號方式進行波形文件記錄，軟件帶CAN波形文件串行譯碼功能（模擬量轉數字量方式），并且軟件可回放查看。（B模式對于客戶屬于選配功能）。

二、參照技術標準

GB/T20234.2-2015電動汽車傳導充電用連接裝置 第2部分 交流充電接口

GB/T18487/1-2015電動汽車傳導充電系統 第1部分 通用要求

三、技術參數

關于中電瑞華

中電瑞華電子科技有限公司（China Electronic Rayhua Technology Co.,LTD）是中國電子信息產業集團公司（CEC）下屬企業，也是CEC集團內唯一專業從事測試、測量、測控的企業。公司總部位于北京，海南澄邁為公司財務核算中心，并在深圳設立有設計研發中心.分別在上海、成都、西安、武漢、杭州設有辦事處。經過十多年的技術積累，擁有專門針對電力電子、通信設備、電力設備、軌道交通設備、科研軍工等行業產品一系列的測試、測量、測控的軟硬件系統及解決方案，是國內領先的測試測控技術和解決方案供應商，致力于為傳統電源行業、軍工國防研究所、新能源行業（如電動汽車、太陽能逆變器）提供測試測控解決方案。

中電瑞華以技術創新為本，打造出QPower大功率電源測試自主品牌，以及自主研發的具有成本優勢的測試及控制板卡。公司以出色的技術支持、可靠的產品和卓越的質量，幫助不同行業的用戶完成更精準、更高要求的測試測量任務，同時降低產品開發風險和成本，加快上市時間。
