在“工業4.0”和“中國制造2025”的大勢下，工業自動化趨勢持續增強，機器視覺成為電子行業重要的新興領域。在持續的自動化需求、社會安全保障需求和市場經濟實力的推動下，全球機器視覺和智能交通系統市場迎來發展熱潮。在中國，越來越多的大廠進入機器視覺市場。

圖像傳感器是機器視覺系統捕獲圖像信息的關鍵元件。衡量圖像傳感器性能的因素包括分辨率、靈敏度、帶寬、噪聲、功耗、光學格式、幀率和CRA等。沒有哪一種單一的圖像傳感技術或產品適用于所有應用，因而設計人員需根據應用需求匹配較適合的技術。相對而言，CCD傳感器提供較佳的圖像均勻度、高線性動態范圍、高光靈敏度、大光學格式，而CMOS傳感器提供靈活讀取、低功耗、高幀率和高集成能力。從應用市場來講，F(xiàn)ull Frame CCD針對科學、醫療領域，Interline Transfer CCD和全局快門CMOS用于機器視覺和智能交通系統，線性CCD適合用在掃描、食品/飲品等領域，卷簾快門CMOS主要用于安防監控行業。而無論是CCD還是CMOS圖像傳感器，都朝向更小像素(但同時保留性能)、更大光學格式、改進的輸出設計及工藝的趨勢發展，以滿足市場對更高分辨率、更快輸出速度、增強的量子效率(QE)、降低噪聲和降低成本的需求。高速圖像捕獲可提供高吞吐量，高質量圖像提供準確分析，高像素捕獲清晰的圖像細節。

安森美半導體傳承40多年的成像專知，結合收購的CYPRESS、TRUESENSE、Aptina三家公司的技術優勢，是唯一能提供CMOS和CCD圖像傳感器的供應商，2015年在安防、掃描圖像傳感器市場均有較大的市場份額，在機器視覺市場也是排名第二。公司具備無與倫比的產品技術和全面豐富的產品組合，寬廣的技術基礎包括CCD和CMOS像素設計、背照式、電子倍增、系統級芯片(SoC)集成、專用色彩濾波陣列(CFA)、高速讀取架構、專有協處理器和定制設計能力等等，像素大小從1.1 μm 至 24 μm，分辨率從VGA至超過5000萬像素，光學格式從2.2 mm至超過70 mm，并大力投資和開發未來的領先技術，配合市場發展。本文將著重介紹安森美半導體的全局快門CMOS圖像傳感器PYTHON系列及Interline Transfer CCD圖像傳感器。

CMOS圖像傳感器能提供CCD圖像傳感器不具備的一些功能，內部集成數字處理能力，如可在像素內部將電荷轉為電壓，從而提供比CCD更快的幀率。而且，CMOS架構支持用戶根據自己的需要設計小窗口輸出，使讀出更靈活。此外，CMOS的功耗低，設計簡單。雖然CCD圖像傳感器在成像質量上仍處于領先地位，但隨著技術的發展，全局快門CMOS和CCD圖像傳感器的成像質量的差異會越來越小。全局快門CMOS圖像傳感器的關鍵應用包括檢驗、醫療成像、運動分析、安防、顯微鏡及智能交通等等。

安森美半導體的PYTHON 系列具有優越的圖像品質、高且靈活的讀出速度，提供低功耗/幀率版本及可擴展的平臺，解決要求嚴苛的工業成像和智能交通應用需求，如檢驗系統、車牌識別、監控、科學研究、交通攝像機、機器人導引和運動分析等等。

PYTHON采用專利的全局快門結構，可確保捕獲移動物體時無運動偽影，像素內相關雙采樣(CDS)確保低輸出噪聲，片上固定模式噪聲(FPN)校正提供增強的圖像品質，根據應用的可配置性為指定終端應用優化圖像質素，高量子效率提供從紫外到近紅外極佳的靈敏度，產品有黑白、彩色和近紅外三種選擇。

為滿足某些客戶想要降低產品功耗和成本的需求，安森美半導體還提供低功耗級 PYTHON 1300和PYTHON 5000，通過降低幀率優化約33%的功耗，同時保留PYTHON系列的高光學性能，因而成為高性?xún)r(jià)比選擇，用于可支持低幀率的應用。

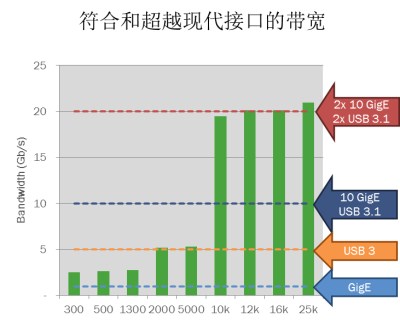

PYTHON擁有符合并超越現代接口如USB3、USB3.1、10 GigE、Cameralink的帶寬，ROI模式用于定制的輸出選擇，開窗時速度以平方增加。

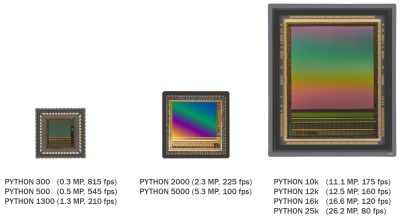

PYTHON系列共計9款不同器件，提供從VGA到超過2500萬像素的分辨率，采用3種封裝尺寸，所有器件有類似的電氣和設計要求，所有的產品可共享同一個設計方案。



因此，基于PYTHON支持USB3以上的高帶寬，可提供更快的幀率而不犧牲圖像品質，達2500萬像素的分辨率符合市場需要更高分辨率的趨勢，九種不同的分辨率選擇可根據不同應用需求提供定制的終端客戶方案，可擴展性縮短設計時間，加快產品上市。

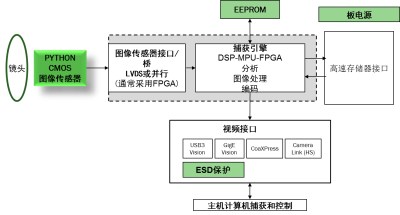

PYTHON的通用平臺框圖如圖3所示，通常用FPGA提供傳感器的外部控制信號，及作為傳感器的輸出轉換接口，同時做一些簡單的圖像處理，并用USB3.0、GigE、Camera Link等視頻接口輸出圖像。



Interline  Transfer  CCD 比Full frame CCD提供更多的功能性，它采用電子快門，比機械快門更簡單穩定，圖像一致性好，噪聲低，可用于對圖像品質要求極為嚴格的機器視覺、監控、智能交通、醫療和科學等領域。

安森美半導體的Interline Transfer CCD當前較常用的主要是5.5微米和7.4微米兩個系列，分辨率從100萬至2900萬像素，光學格式從1/2”至35 mm，具有低噪聲、低拖影等先進的成像性能和全局快門架構，提供黑白、拜耳色、Sparse色彩濾波陣列配置，全系列器件享有共同的輸出引腳、封裝和時序定義，只需一個專用的ID引腳來區分，支持一個攝像機設計用于全系列30多款產品，簡化設計。其中5.5微米用于主流應用，而7.4微米用于提升的成像性能。

KAI-47051圖像傳感器針對嚴格要求的成像應用如平板檢測和空中偵察，提供極佳圖像均勻度和全局快門架構，4700萬像素可捕獲非常清晰的圖像細節，16路輸出的架構支持幀率達7 fps，并具備黑白、拜耳色彩和Sparse CFA配置。

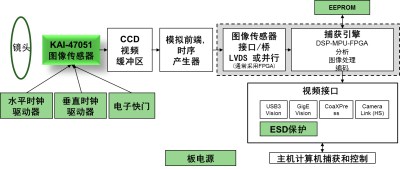

相對于CMOS的設計，CCD的電源和時鐘要求比較嚴格，需要專門的水平時鐘驅動、垂直時鐘驅動和電子快門驅動，由于是模擬信號輸出，需要外部ADC將模擬信號轉換成數字信號輸出，再經FPGA處理，由USB3.0、GigE、Camera Link等視頻接口輸出圖像。



KAI-29050和KAI-08052是5.5微米的Interline Transfer CCD圖像傳感器，提供極佳圖像均勻度和全局快門架構，及黑白、拜耳和Sparse CFA配置，4路輸出，用于平板檢測和空中偵察。這兩款器件的像素分別為2880萬和810萬，支持幀率分別為4 fps 和16 fps。其中KAI-08052 具有增強的近紅外靈敏度，對推動科學研究、醫療應用的發展非常重要。

AR0135作為AR0134的升級產品，像素大小3.75微米，像素高達100萬，光學尺寸僅1/3英寸，支持60 fps的720p，功耗低，封裝緊湊，讀取噪聲低，適用于條碼掃描、工業、玩具/游戲機、汽車等領域。

AR0144像素大小僅3微米，為目前業界像素較小的全局快門CMOS傳感器，像素分辨率100萬，光學尺寸僅1/4英寸，噪聲低，高溫下極低暗電流，支持60 fps，采用非常緊湊的封裝，目標市場包括條碼掃描、玩具/游戲機和工業應用。

總結

安森美半導體作為唯一一家同時擁有CCD和CMOS技術的供應商，擁有超過2000個技術專利，寬廣的產品陣容從卷簾快門到全局快門，從VGA至4700萬像素，從低速、低功耗到高幀率，配合機器視覺和工業應用發展趨勢，滿足客戶不同的應用需求，并配以經驗豐富的中國當?shù)丶夹g(shù)團隊、強大的銷售支援，和專注亞太的圖像工程方案中心，協助中國廠商贏得市場。
