先進半導體材料助力中國創新藍圖

全球領先的絕緣硅（SOI）晶圓制造商法國Soitec半導體公司在北京舉辦新聞發布會，Soitec公司市場和業務拓展部高級副總裁Thomas Piliszczuk，以及Soitec公司數字電子商務部高級副總裁Christophe Maleville介紹了該公司在中國市場的發展歷史、全耗盡絕緣硅（FD-SOI）基板的成熟性和生產及準備狀態、FD-SOI的較新進展及其生態系統。

開創新“材料紀元”

Thomas Piliszczuk首先介紹了Soitec公司和該公司開創的“材料紀元”。Soitec是設計和生產創新性半導體材料的全球領先企業，以其獨特的技術和半導體領域的專長服務于電子和能源市場。Soitec在全球擁有約3600項專利，在不斷創新的基礎上滿足客戶對高性能、低能耗、以及低成本的需求，引領著全球SOI晶圓供應。

他說，早在2007年，Soitec開始在中國出售絕緣硅（SOI）晶圓，先是提供給中國的大學和科研機構，后來又出售給中國的代工廠。2014年，Soitec還和中國硅基材料半導體公司——上海新傲科技股份有限公司（Simgui）達成了有關射頻和功率半導體市場200mm SOI晶圓的戰略伙伴關系并簽署了經銷協議，合作主要包括許可和技術轉移協議，其中上海新傲科技可以用Soitec的Smart Cut™專利技術生產200mm SOI晶圓。目前，上海新傲科技有權在中國獨家推廣、分銷和出售Soitec的200mm SOI晶圓。2015年，Soitec宣布和上海微技術工業研究院（SITRI）在高性能射頻絕緣硅片（RF-SOI）技術方面開展合作，以開發下一代SOI通信解決方案。

突破性技術

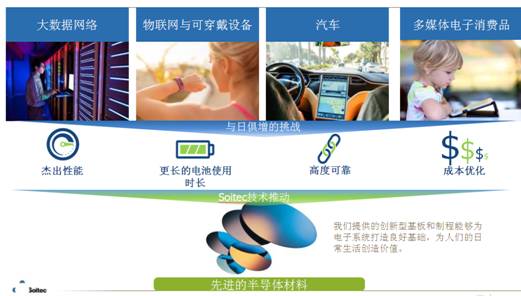

Thomas Piliszczuk表示，現代電子產品的發展走向仍然被消費者的期待所主導。他們期待未來的產品價格更低、能效更高、電池使用時長更久、性能更強、功能豐富，而且尺寸更小。當前市場上較普遍的工程基板是SOI晶圓，這種基板能夠幫助生產出性能更高、功能更強大、功耗更低的集成電路，同時還促進了摩爾定律的發展。FD-SOI為實現這些目標帶來了便捷的方法，可以在精簡工藝和較少設計改動的前提下提供低成本及快速入市的優勢。Soitec的產品包括已經全面覆蓋電子市場應用的工程基板，Soitec提供的每一種產品和工藝都是為了幫助客戶的電子系統以富有競爭力的成本實現更高的能效、更好的連通性和更快的速度，從而為人們的日常生活創造價值。

他介紹，建立Soitec的初衷在于發展并商業化一項突破性技術——Smart Cut™——這種革命性的晶圓鍵合和剝離技術，用來將晶體材料中的超薄單晶硅層從供體基板轉移到其他基板上。Soitec其他的技術和專長包括加工后晶圓的分層轉移技術Smart Stacking™，以及化合物半導體基板外延附生領域的專業知識。

據介紹，Soitec提供多種晶圓直徑為200mm或者300mm 的SOI產品系列以滿足不同應用，包括處理器和連通性SoC：數字SOI基板產品可以在28nm或更為先進的節點上為移動通信、物聯網、消費品、汽車和網絡市場適用的處理器提供在能耗、性能和成本方面的較優組合。射頻前端模塊：RF-SOI基板產品能為移動通信市場提供在射頻性能、集成度以及成本方面較優組合的2G、3G、4G、LTE-A和WIFI前端模塊。功率：功率SOI基板產品適用于汽車和工業市場上的中壓至高壓應用，用于制造穩定可靠、節約成本且能效上佳的混合信號集成電路。光電：光電SOI基板產品能夠為下一代數據中心和電信通訊網絡提供高數據速率的硅基光收發模塊和經濟高效的光傳輸。

Soitec的產品和技術在很大程度上提高了電子設備的能效、性能和可靠性，促進了電子產品的進一步微型化，滿足了客戶不斷增長的對于豐富多樣的在線內容和高度移動性的需求，Soitec的產品和技術滲透并影響到多個產業。

在移動通信、消費品和物聯網方面，Soitec的基板產品和相關技術幫助設備開發商和生產廠家滿足客戶提高產品性能、延長便攜式設備電池使用時長并增強設備集成程度的需求。在計算機和數據通訊方面，Soitec提供工程基板來支持電子設備的開發和生產，增強計算能力，以此來應對激增的在線內容、擴張的數據容量、以及幾乎從任何地方都可以廣泛獲取的計算功能。在汽車和智能產業，Soitec產品解決了客戶對于這些應用所要求的高度可靠、高壓操作以及數字和功率功能一體化的需求。

FD-SOI技術和生態系統

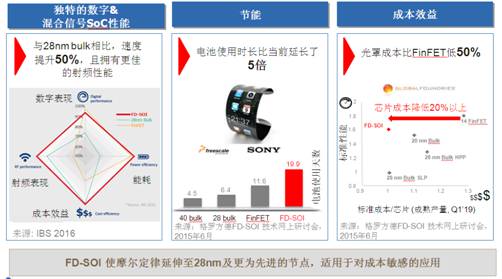

Christophe Maleville介紹了FD-SOI技術和生態系統。FD-SOI是一項利用成熟的平面工藝的創新技術（采用現有的制造方法和基礎設施），同時確保摩爾定律下預測的芯片效率提升。FD-SOI可以在無需全面改造設備結構、完整性和生產流程的前提下實現摩爾定律下的芯片面積微縮、能耗節省、性能提升及功能拓展。FD-SOI元件與目前主流的設計與電子設計自動化（EDA）工具相容，因此可提供快速入市的解決方案。該技術需要使用FD-SOI基板來制造使用了FD-SOI技術的芯片。

據他介紹，Soitec采用其自主研發的Smart Cut™晶圓鍵合和剝離技術來生產規格參數符合高量產需求的FD-SOI基板，其產品質量上乘，硅層厚度精確一致。如今，FD-SOI基板表現出來的成熟性能無異于一般矽硅（bulk silicon），同時符合較為嚴格的行業標準，使FD-SOI成為名副其實的行業標準技術。

Soitec已實現FD-SOI基板的高良率成熟量產，其300mm晶圓廠能夠支持28nm、22nm及更為先進的節點上大規模采用FD-SOI技術。如今，全球有三家位于三大洲的公司能夠供應FD-SOI晶圓——Soitec（歐洲）、信越半導體（亞洲）、SunEdison（北美洲）。這三家公司均采用了行業標準的SOI基板制造技術Smart Cut™。

對中國市場意義重大

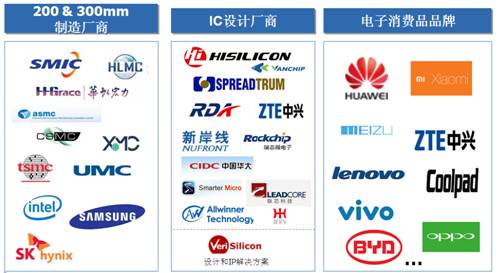

Thomas Piliszczuk表示，中國將成為包括半導體在內的電子產業價值鏈的主要增長地區。為了滿足各種各樣的電子產品的需求，中國正全面采用各類主流半導體技術，包括當今晶圓廠廣泛采用的平面bulk技術、顛覆性的FinFET技術，及日益崛起、備受矚目的新興FD-SOI技術。

FD-SOI對于眾多應用下的各種產品來說都是正確的選擇。中國的IC設計廠商現在可以設計產品并立即獲得FD-SOI全球生態系統中的兩家頂級代工廠——三星（Samsung）及格羅方德（GlobalFoundries）——的資源支持。FD-SOI技術也符合中國代工廠的需求。作為一項使用成本更低、達到生產目標所需時間更短的平面制造技術，FD-SOI對于中國代工廠來說無疑是快速實現競爭優勢的不二之選。

此外，Soitec及FD-SOI可被視為支持中國創新藍圖的理想合作伙伴和技術手段。Soitec愿攜手中國業界建立強大的本土芯片生態系統，推動中國成為全球半導體行業的領袖。Soitec有能力不斷提升其產能，以滿足中國市場的需求。若采用FD-SOI作為主流技術，中國將坐擁獨一無二的機遇來深入而全面地重塑全球半導體產業格局。

www.soitec.com
