凌力爾特公司 (Linear Technology Corporation) 推出42V 輸入、高效率、三輸出同步單片式降壓型開關穩壓器 LT8601

42V 三輸出同步降壓型 DC/DC 轉換器

可提供 93% 效率和工作在 3V 至 42V 輸入范圍

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2016 年 3 月 8 日 – 凌力爾特公司 (Linear Technology Corporation) 推出42V 輸入、高效率、三輸出同步單片式降壓型開關穩壓器 LT8601。該器件的三通道設計整合了兩個高壓 2.5A 和1.5A通道以及一個較低壓的 1.8A 通道，以提供三個獨立和低至 0.8V 的輸出。其同步整流拓?fù)涮峁└哌_(dá) 93% 的效率，同時在無負載備用情況下，突發模式 (Burst Mode®) 運行可保持靜態電流低于 30μA (所有通道)，非常適合始終保持接通的系統。就噪聲敏感型應用而言，LT8601 可運用其脈沖跳躍模式以較大限度地降低開關噪聲，而且該器件滿足 CISPR25 Class 5 EMI 要求。開關頻率可設定在 250kHz 至 2.2MHz 范圍，并可在這個范圍內同步。

LT8601 的 60ns 較短接通時間允許從 16VIN 至 0.8VOUT 的降壓轉換，同時以 2MHz 頻率切換，從而使設計師能夠避開關鍵噪聲敏感頻段 (例如 AM 無線電頻段)，同時實現占板面積非常緊湊的解決方案。其 3V 至 42V 輸入電壓范圍非常適合汽車應用，因?yàn)檫@類應用必須在冷車發動和車輛停-啟場合以及較小輸入電壓低至 3V 和拋載瞬變超過 40V 的情況下進行調節。在所有情況下，LT8601 的每個通道可保持僅為 250mV (在 1A) 的較低壓差電壓，從而使該器件能夠在諸如汽車?yán)滠嚢l(fā)動等情況下表現出色。每個通道的可編程加電復位和電源良好指示器可確保整個系統的可靠性。LT8601 的 40 引線耐熱性能增強型 6mm x 6mm QFN 封裝和高開關頻率允許使用小型外部電感器和電容器，從而可構成占板面積緊湊的高熱效率解決方案。

LT8601 采用 3 個內部上管和下管高效率電源開關，在單個芯片內集成了必要的升壓二極管、振蕩器、控制和邏輯電路。通道 1 與通道 2 和 3 以 180o 反相切換來降低輸出紋波。每個通道都有單獨的輸入以增加設計靈活性，但大多數應用都會直接采用兩個高壓通道之一來運行低壓通道，以構成非常簡潔的高頻三輸出設計。低紋波突發模式運行可在低輸出電流時保持高效率，同時保持輸出紋波低于 15mVP-P。獨特的設計方法和新的高速工藝使得在寬輸入電壓范圍內實現高效率，而且 LT8601 的電流模式拓?fù)淇蓪?shí)現快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤、短路和過熱保護。

LT8601 采用耐熱性能增強型 40 引線 6mm x 6mm QFN 封裝�？商峁�擴展 E 級和工業 I 級兩種溫度級版本，在 ˗40°C 至 125°C 結溫范圍內運行。工業級版本的電氣參數在 –40°C 至 125°C 結溫范圍內是有保證的。千片批購價為每片 5.15 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT8601。

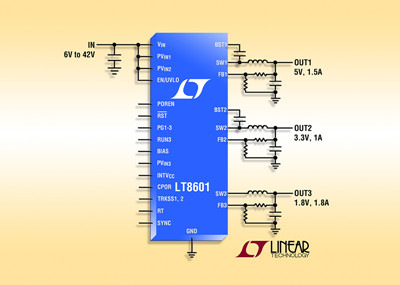

照片說明：42V、三輸出、2.2MHz 同步降壓型 DC/DC 轉換器

性能概要：LT8601

• 靈活的電源系統在寬輸入電壓范圍內提供三輸出

• 兩個高壓同步降壓型穩壓器

o 3V 至 42V 輸入電壓范圍

o 輸出電流高達 2.5A 和 1.5A

o 效率高達 93%

• 一個低壓同步降壓型穩壓器

o 2.6V 至 5.5V 輸入電壓范圍

o 輸出電流高達 1.8A，效率為 95%

• 可利用電阻進行編程和同步的 250kHz 至 2.2MHz 開關頻率

• 低紋波突發模式運行

o 30μA IQ (在 12VIN 至 3.3VOUT2)

o 輸出紋波 < 15mV

• 可編程上電復位

• 電源良好指示器

• 兩相時鐘降低輸入電流紋波

• 采用耐熱性能增強型 40 引線 QFN 6mm x 6mm 封裝

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 是 S&P 500 指數的成員，在過往的 30 多年，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、μModule 子系統、以及無線傳感器網絡產品。如需更多信息，請登錄 www.linear.com.cn。
