凌力爾特公司推出堅固的 800mA 寬輸入電壓范圍線性穩壓器 LT3089

2016年02月17日14:23:42 本網站我要評論(2)字號：T | T | T

關鍵字：航天應用汽車通信電源數字醫療凌力爾特計算機傳感器可靠性

堅固的 36V、800mA 線性穩壓器具有擴展的安全工作區并提供電流和溫度監視輸出

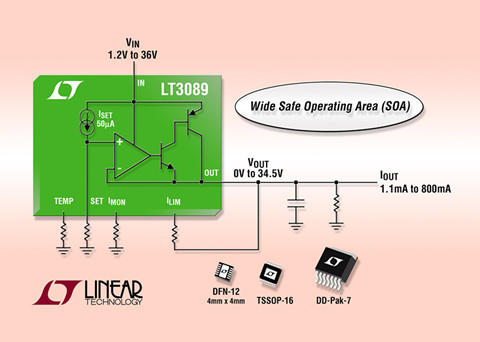

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2016 年 2 月 15 日 – 凌力爾特公司 (Linear Technology Corporation) 推出堅固的 800mA 寬輸入電壓范圍線性穩壓器 LT3089，該器件提供關鍵的可用性、監視及保護功能。與現有穩壓器相比，LT3089 擴大了安全工作區 (SOA)，非常適合高輸入至輸出電壓和大輸出電流應用，在這類應用中，較舊的穩壓器限制了輸出。LT3089 采用電流源基準，實現了單電阻器輸出電壓設定和低至 0V 的輸出可調性。輸出電流限制可從外部用單個電阻器設定。這款穩壓器的架構與非常低的毫伏級電壓和負載調節能力相結合，可使多個 IC 非常容易地并聯，以實現散熱并提高輸出電流。來自該器件電流監視器的電流可以與設定的電流相加，以實現線路壓降補償，這時，LT3089 的輸出增大其電流以補償線路壓降。

LT3089 可在不受輸出電壓影響的情況下，實現無與倫比和低于 2mV 的電壓和負載調節，并具 1.2V 至 36V 輸入電壓范圍。該器件非常適合需要多個電源軌的應用。輸出電壓可用單個電阻器編程，設定范圍為 0V 至 34.5V，壓差為 1.2V。經過微調的內置 50μA 電流基準的準確度為 ±1%。由于該器件的電壓跟隨器架構，所以調節、瞬態響應和輸出噪聲 (27μVRMS) 不受輸出電壓影響。LT3089 僅用兩個電阻就可配置為兩端子電流源。以線性穩壓器模式或電流源模式工作時，用于實現穩定性的輸入或輸出電容器是可選的。

LT3089 提供幾種監視和保護功能。電流限制可以用單個電阻器設定。監視器輸出提供與溫度 (1μA/°C) 和輸出電流 (200μA/A) 成比例的電流輸出，從而允許非常容易地以地為基準進行測量。電流監視器可用來補償電纜壓降。LT3089 的內部保護電路包括輸入反向保護、電流反向保護、內部電流限制和過熱停機。

凌力爾特公司的工程副總裁兼首席技術官 Robert Dobkin 表示：“LT3089 穩壓器的堅固架構以及保護和監視功能使設計師能夠以新的方式實現可靠的設計。我們提供面向大功耗的 DD-Pak 封裝和面向較低功率應用的各種表面貼封裝。系統功率和溫度非常容易檢查，以實現正常運行。”

LT3089 采用各種耐熱性能增強型表面貼兼容封裝，包括扁平 (0.75mm) 12 引線 4mm x 4mm DFN、16 引線耐熱增強型 TSSOP 和 7 引線 DD-Pak 封裝，在表面貼裝應用中，所有版本器件在不使用散熱器的情況下消耗 2W 功率。這些器件有多種級別 / 溫度范圍版本，包括 E 級和 I 級 (–40°C 至 125°C)、H 級 (–40°C 至 150°C) 以及高可靠性 MP 級 (–55°C 至 150°C)。E 級版本的千片批購價為每片 2.13 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT3089。

性能概要：LT3089

• 堅固的工業級線性穩壓器

• 800mA 輸出時提供很寬的安全工作區

• 輸出電流監視器：IMON = IOUT/5000

• 結溫監視器：1μA/°C

• 寬輸入電壓范圍：1.2V 至 36V

• 單個電阻器設定 0V 至 34.5V 輸出電壓

• 50μA SET 引腳電流：初始準確度為 1%

• 非常容易并聯以提供較大電流或散熱

• 可從外部設定電流限制

• 輸入或輸出電容器可選

• 負載調節典型值 <1mV

• 電壓調節典型值 <0.001%/V

• 電流限制、過熱停機和輸入反向保護

• 采用耐熱性能增強型 12 引線 4mm × 4mm DFN 和 16 引線 TSSOP 以及 7 引線 DD-Pak 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P稅、各種稅款、費用以及匯率不同而有所分別。

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 是 S&P 500 指數的成員，在過往的 30 多年，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、μModule 子系統、以及無線傳感器網絡產品。如需更多信息，請登錄 www.linear.com.cn。
