大聯大世平集團推出符合 Qi標準的，基于TI和Toshiba技術、產品的無線充電解決方案

2016年01月19日21:00:00 本網站我要評論(2)字號：T | T | T

2016年1月19日，致力于亞太地區市場的領先半導體元器件分銷商----大聯大控股宣布，其旗下世平推出符合 Qi無線充電標準的 TI、Toshiba 解決方案。

為了便于使用并且讓設計人員和消費者都受益，無線充電聯盟（WPC）制定出了Qi無線充電標準，在供電設備（電力發射器，充電站）和用電設備（電力接收器，便攜式設備）之間創建了互操作性。WPC 標準定義了電感耦合（線圈結構）的類型，以及低功耗無線設備所用的通信協議。在這種標準下工作的任何設備都可以與任何其他 WPC 兼容設備配對。

為推動無線充電市場進入爆炸式成長，大聯大世平特別推出符合Qi 標準的無線充電解決方案：

一、TI 高集成、易實現無線充電方案

二、Toshiba 簡單快速無線充電方案

圖示1-無線充電示意圖

一、 TI高集成、易實現無線充電方案

1. 5V 輸入發射端

圖示2-大聯大世平基于TI的Qi無線充電5V發射端解決方案框圖

· 第二代數字無線電源控制發射端

· 用于便攜式設備如手機等的充電

· 輸入 5V 直流電,輸出 10V 交流電

· 可尋找將被供電的 WPC 兼容器件

· 接收來自被供電器件數據包通信并管理電源傳送

· 動態電源限制（DPL）

· 符合無線電源聯盟（WPC）類型 A5 和類型 A11 發送器規范的 5V 運行

· 數字解調減少了器件

· 綜合充電狀態模式和故障指示

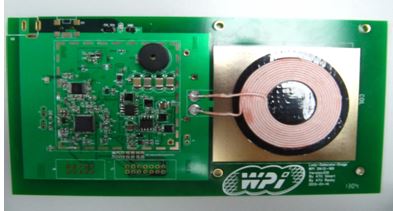

圖示3-大聯大世平基于TI的Qi無線充電5V發射端解決方案開發板

2. 12V 輸入發射端

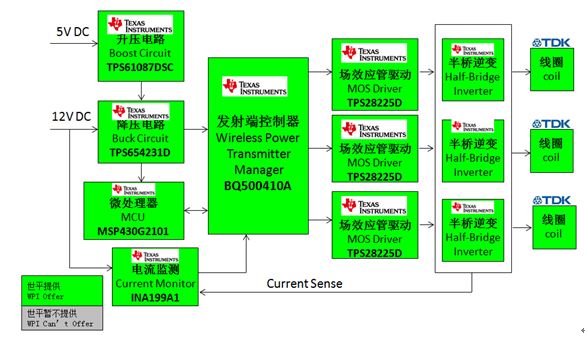

圖示4-大聯大世平基于TI的Qi無線充電12V發射端解決方案框圖

使用三個線圈發送陣列的擴展位置自由
無線電源傳輸?shù)闹悄芸刂?/span>
應用在 WPC 1.1 可用的手機，車載和桌面充電
三個線圈發送數組: 充電區域 > 70mm×20mm
12V DC 輸入,5V AC 輸出
數字解調減少了器件

· 外來物體檢測（FOD）

· 增強型寄生金屬檢測（PMOD）確保了安全性

· 過流保護

· 充電狀態和故障狀態的 LED 指示

· 符合無線供電聯盟（WPC）A6 發送技術規范

圖示5-大聯大世平基于TI的Qi無線充電12V發射端解決方案開發板

3. 接收端

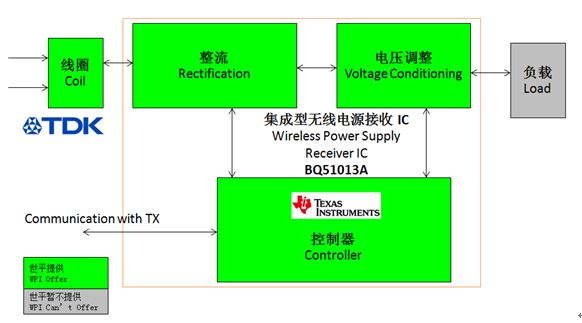

圖示6-大聯大世平基于TI的Qi無線充電接收端解決方案系統框架圖

無線充電接收端
用于便攜式設備如手機等的充電
線圈接收 10V 交流電
較高可輸出 5V/1A 直流電
可處理來自無線充電發射端的通信信號
93% 的整體峰值 AC-DC 效率

符合 WPC v1.1 標準的通信控制
輸出電壓調節
低功耗耗散整流器過壓鉗位（VOVP = 15V）
熱關斷

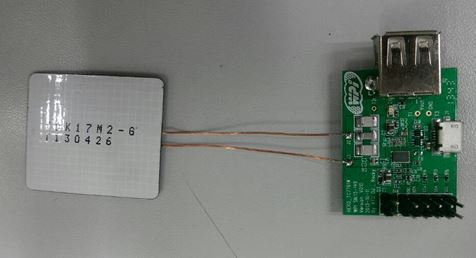

圖示7-大聯大世平基于TI的Qi無線充電接收端解決方案開發板

二、Toshiba簡單快速無線充電方案

1. 發射端

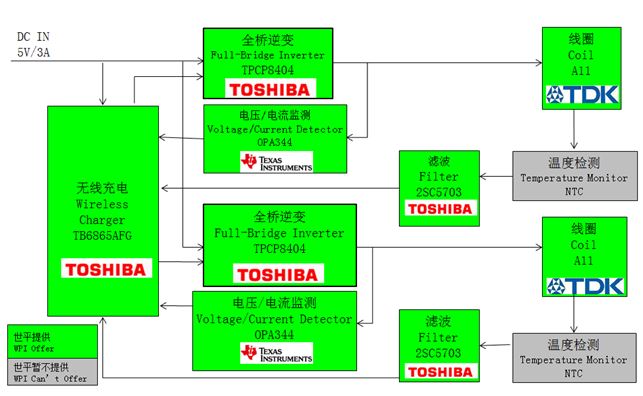

圖示8-大聯大世平基于Toshiba的Qi無線充電發射端解決方案框架圖

· Qi 無線充電發射端

· 輸入 DC 5.5V/3A

· 輸出 10W

· 可以同時給兩個設備充電

· 支持兼容 WPC 標準的移動設備充電

· 與 1.1 版本 WPC 低功耗標準下的 A11，A12，A14 電源傳送設計兼容

· Analog Ping 支持異物檢測

· 集成了專用模擬電路和一個

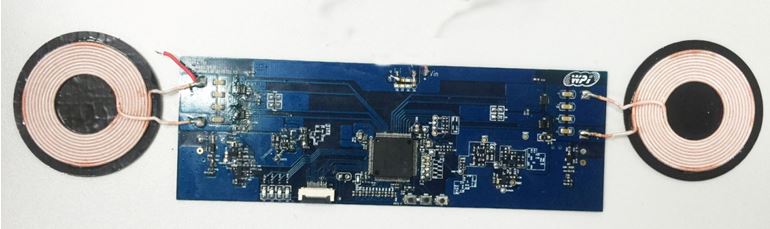

圖示9-大聯大世平基于Toshiba的Qi無線充電發射端解決方案照片

2. 接收端

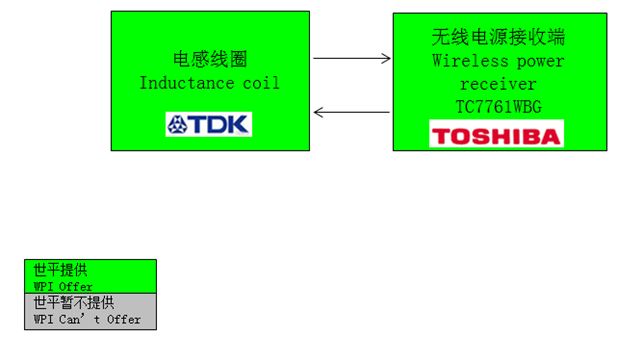

圖示10-大聯大世平基于Toshiba的Qi無線充電接收端解決方案系統框架圖

· 支持 Qi 標準無線充電接收端

· 較大 5W 輸出功率

· 95% 較大功率轉換效率

· 支持異物檢測功能

· 發熱量小

· 片上Qi協議控制邏輯

· 28 引腳 WCSP 封裝

圖示11-大聯大世平基于Toshiba的Qi無線充電接收端解決方案照片
