5W AutoResonant 無線功率發送器提供異物檢測功能 并完善了凌力爾特的無線充電解決方案

凌力爾特公司 (Linear Technology Corporation) 推出無線功率發送器 LTC4125，從而配合了凌力爾特面向無線充電市場的無線接收器 IC。LTC4125 是一款簡單、高性能的單片全橋式諧振驅動器，能夠以無線方式向伴隨接收器提供高達 5W 功率。在由發送電路、發送線圈、接收線圈和接收電路組成的完整無線功率傳送系統中，該器件作為發送電路組件使用。

LTC4125 無線功率發送器具備三種關鍵特色，并改進了基本發送器，這三種特色是：較大限度提高接收器可用功率的 AutoResonant™ 功能；較大限度提高總體無線功率系統效率的較佳功率搜索算法；以及當處于存在傳導性異物的環境中工作時，確保安全和可靠運行的異物檢測功能。LTC4125 自動調節其驅動頻率，以與 LC 網絡諧振頻率匹配。這種 AutoResonant 開關使該器件能夠通過松散耦合的線圈，從低壓輸入電源 (3V 至 5.5V) 為已微調接收器提供較大功率，例如凌力爾特的 LTC4120 無線接收器和電池充電器。無線功率接收器還可以使用 LTC4071 并聯電池充電器或 LT3652HV 多種化學組成電池充電器來設計。為了優化系統效率，LTC4125 采用了周期性發送功率搜索方法，并基于接收器負載需求調節發送功率。該器件在出現故障情況或在檢測到有異物時停止供電。

LTC4125 的發送功率優化和異物檢測功能簡化了無線電源系統，而且這些功能不需要在發送器和接收器電路之間進行任何直接通信。LTC4125 無需數字通信就能在很寬的發送至接收線圈耦合因子范圍內工作，避免了使用支持通信協議所需的復雜信號處理硬件和軟件。

LTC4125 包括可編程較大電流限制和 NTC 輸入，以作為提供額外的異物檢測和過載保護。應用包括手持式儀表、工業 / 軍用傳感器、以及在嚴酷環境中使用的類似產品、便攜式醫療設備、以及具備電氣隔離的設備�；�于 LTC4125 的系統提供堅固、獨立的解決方案，允許長達 10mm 的傳送距離，并能夠承受錯位導致的線圈耦合不佳問題。

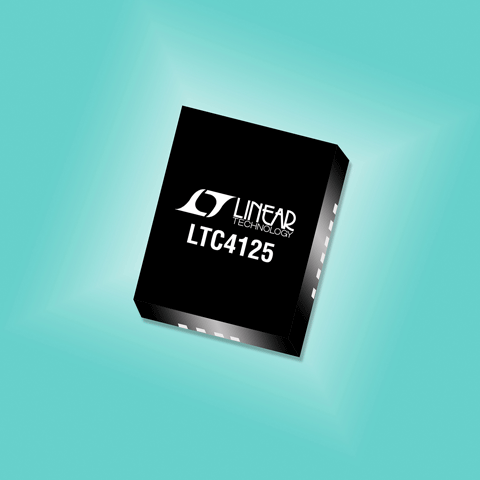

LTC4125 采用扁平 (0.75mm) 20 引腳 4mm x 5mm QFN 封裝，具底面金屬焊盤以提供卓越的熱性能。該器件的 E 級和 I 級版本均規定在 ˗40°C 至 125°C 溫度范圍內工作。E 級版本的千片批購價為每片 4.00 美元，如需更多信息，請登錄 www.linear.com.cn/product/LTC4125。

性能概要：LTC4125

·單片式 5W 無線功率發送器

·AutoResonant 開關頻率可針對諧振電容和發送線圈電感進行調節 *

·發送功率可根據接收器負載自動地調節 *

·輸入電壓范圍：3V 至 5.5V

·集成型 100mΩ 全橋開關

·異物檢測

·可編程平均輸入電流限值和監視器

·用于系統 / 組件適宜溫度功率傳輸?shù)?NTC 輸入

·寬工作開關頻率范圍：50kHz 至 250kHz

·耐熱性能增強型 4mm x 5mm QFN 20 引腳封裝

* AutoResonant 和自動負載檢測功能采用了正待專利審議的電路和算法。

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
