超低抖動時鐘分配解決方案 整合了 EZSync 多芯片同步

凌力爾特公司 (Linear Technology Corporation) 推出超低抖動 1.8GHz 時鐘分配芯片系列 LTC6954，該器件有 3 個獨立的輸出，每個都有自己的分頻器和相位延遲。憑借在 12kHz 至 20MHz 帶寬內不到 20fsRMS 的附加抖動，LTC6954 在對輸入時鐘進行分頻和分配的同時，可較大限度減少了引入的噪聲。這使 LTC6954 能夠提供抖動很低的時鐘，在驅動高分辨率數據轉換器時，必須用這樣的時鐘才能實現較佳信噪比 (SNR)。例如，在對 RF 或高 IF 高頻模擬信號等進行數字化時時，低抖動 ADC 時鐘尤其重要，這使 LTC6954 成為這類系統中的理想時鐘解決方案。

LTC6954 系列包括 4 個版本的器件，提供了各種不同組合的 LVPECL 和 LVDS/CMOS 輸出邏輯驅動。這樣就可以靈活地以較優方式連接到大量接受不同邏輯信號的器件。LTC6954 用單一 3.3V 電源供電，通過 SPI 設定，以 1 至 63 范圍內的任何整數獨立地對輸入時鐘分頻，還能夠以 0 至 63 個輸入時鐘周期獨立地延遲每一路輸出。這為建立必要的相移時鐘提供了方便，例如，在通信系統中驅動 I 通道和 Q 通道的 ADC。

除了能夠作為獨立的時鐘分配器使用，LTC6954 還采用了凌力爾特專有的 EZSync™ 同步方法。EZSync 同步由一個簡單脈沖觸發，使來自一個或多個芯片的多個輸出對準上升沿，以在所有時鐘分頻器輸出之間產生可重復和確定性的相位關系。LTC6954 可以作為跟隨器與 LTC6950 配對使用，以增加由 LTC6950 產生的低抖動邊沿對準時鐘輸出的數量。

LTC6954 在 –40°C 至 105°C 的整個工作結溫范圍內進行了規定，采用 4mm x 7mm 36 引線塑料 QFN 封裝。該器件已經投產，千片批購價為每片 7.50 美元。樣品和演示電路板可通過 www.linear.com.cn/product/LTC6954 或聯系凌力爾特當?shù)剞k事處查詢詳情。

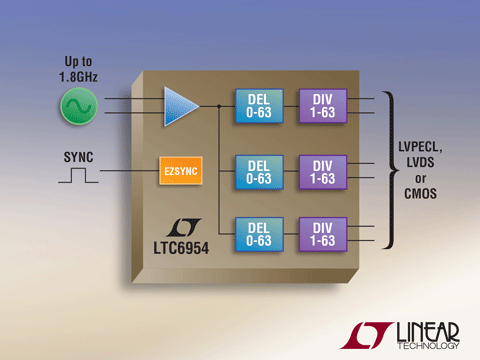

照片說明：附加抖動不到 20fsRMS 的時鐘分配器

性能概要：LTC6954

·低噪聲時鐘分配以適合高速 / 高分辨率 ADC 時鐘

·附加抖動 < 20fsRMS (12kHz 至 20MHz)

·附加抖動 < 85fsRMS (10Hz 至奈奎斯特頻率)

·1.8GHz 較高輸入頻率 (LTC6954-1，當 DELAY = 0 時)

·1.4GHz 較高輸入頻率 (LTC6954-1，當 DELAY > 0；LTC6954-2、-3、-4)

·與 EZSync 時鐘同步兼容

·三個獨立的低噪聲輸出

·可提供 4 種輸出組合

·三個獨立的可編程分頻器，涵蓋 1 至 63 的所有整數

·三種獨立的可編程延遲，涵蓋 0 至 63 的所有整數

·–40°C 至 105°C 結溫范圍
