大聯大詮鼎集團力推TOSHIBA相關于工業電子和消費類電子應用的完整解決方案

2015年10月13日20:55:39 本網站我要評論(2)字號：T | T | T

2015年10月13日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出Toshiba相關于工業電子和消費類電子應用的完整解決方案，其中包括Toshiba采用混合DMOS（BiCD）工藝技術制造的電機驅動器及集高分辨率PPG和高精度模擬控制接口于一體的微控制器等器件。

東芝電機驅動器：

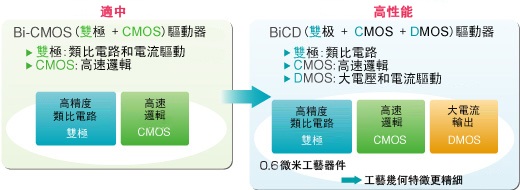

圖示1-大聯大詮鼎代理的Toshiba的DMOS（BiCD）驅動器與Bi-CMOS驅動器比較圖

圖示2-大聯大詮鼎代理的Toshiba的電機驅動器封裝示意圖

產品列表

用于辦公室和工業設備的電機驅動器

用于辦公室和工業設備的電機驅動器
零件型號	電機類型	絕對較大額定值		特性	應用
零件型號	電機類型	輸出擊穿	輸出電流	特性	應用
TA7291SG/ FG	有刷電機	25 V	1.2 A	單橋，輸出電壓可控制	普通紙復印機(PPC), 打印機, 傳真機, 自動售貨機, 自動取款機(ATM), 娛樂設備, 讀卡器, 點鈔機, 等
TA7291P		25 V	2.0 A	單橋，輸出電壓可控制
TA8428K		30 V	3.0 A	單橋
TA8428FG		30 V	2.5 A	單橋
TA8429HQ		30 V	4.5 A	單橋
TB6549FG/PG		30 V	3.5 A	BiCD工藝，直接PWM控制
TB6549HQ		30 V	4.5 A	BiCD工藝，直接PWM控制
TB6561NG/FG		40 V	1.5A	BiCD工藝，雙橋
TB6559FG		50 V	2.5 A	恒流PWM控制 / 直接PWM控制, BiCD工藝
TB6568KQ		50 V	3.0 A	BiCD工藝，直接PWM控制
TB6643KQ		50 V	4.0 A/4.5 A	BiCD工藝，直接PWM控制
TB6569FG		50 V	4.0 A/4.5 A	恒流PWM控制/直接PWM控制，BiCD工藝
TB6641FG		50 V	4.0 A/4.5 A	恒流PWM控制/直接PWM控制，BiCD工藝
TB6642FG		50 V	4.0 A/4.5 A	BiCD工藝，直接PWM控制
TB6640FTG		40 V	3.0 A	恒流PWM控制/直接PWM控制, BiCD工藝, 待機功能
TB6551FG	無刷電機	12 V	2 mA	正弦波PWM控制器	工業風扇
TB6588FG		50 V	2.5 A	無傳感器控制	工業風扇
TB6630FTG		30 V	1.5 A	120°換相, 內部速度控制器	工業風扇, 泵
TB6604FTG		30 V	20 mA	正弦波PWM控制器	辦公室打印機
TB6615PG	步進電機	7 V	0.4 A	控制器	普通紙復印機(PPC), 掃描儀, 縫紉機, 傳真機, 打印機, 機器人, 讀卡器, 等
TB6560AHQ/AFG/AFTG		40 V	3.5 A/2.5 A	微步驅動(4W1-2相)
TB62206FG		40 V	1.8 A	1-2相，BiCD工藝
TB62209FG		40 V	1.8 A	微步驅動, BiCD工藝
TB6562ANG/AFG		40 V	1.5 A	W1-2相(1/4步)，BiCD工藝
TB62208FTG/FG/FNG		40 V	1.8 A	1-2相，BiCD工藝
TB62214FTG/FG/FNG		40 V	2.0 A	時鐘輸入，W1-2相(1/4步)，BiCD工藝
TB62218FTG/FG/FNG		40 V	2.0 A	W1-2相(1/4步)，BiCD工藝，相位輸入
TB62212FTAG/FNG	步進電機/ 有刷電機	40 V	1.5 A/1.8 A 2.0 A/4.0 A	1-2相、4溝道H電橋較多能夠控制4臺直流有刷電機。

用于家用電器的電機驅動器

用于家用電器的電機驅動器
零件型號	電機類型	絕對較大額定值		特性	應用
零件型號	電機類型	輸出擊穿	輸出電流	特性	應用
TB6633FNG/AFNG	無刷電機	25 V	1 A	PWM無傳感驅動器	電冰箱間隔風扇, 干衣機風扇, 溫水清洗坐便蓋, 電磁爐, 電飯煲, 微波爐
TB6575FNG		5.5 V	20 mA	PWM無傳感控制器	空調(室內風扇), 洗衣機, 干衣機風扇, 洗碗機泵, 熱水器
TB6588FG		50 V	2.5 A	PWM無傳感驅動器	冰箱, 洗衣機, 干衣機風扇, 熱水器, 溫水清洗坐便蓋, 電磁爐, 電飯煲, 微波爐
TB6586FG/AFG/BFG		18 V	2 mA	150度導通角度的PWM控制器	空調 (室外和室內風扇), 廚房風扇, 熱水器, 洗碗機泵，干衣機風扇, 溫水清洗坐便蓋, 電飯煲, 通風設備
TB6551FAG		12 V	2 mA	正弦波PWM控制器
TB6556FG		12 V	2 mA	正弦波PWM控制器、自動導程角度控制
TB6584FNG/AFNG		18 V	2 mA	正弦波PWM控制器, 自動導程角度控制
TB6585FG		45 V	1.8 A	正弦波PWM控制器
TB6585FTG		45 V	1.0 A	正弦波PWM控制器
TB6631FNG		18 V	2 mA	正弦波PWM控制器, 自動導程角度控制, PWM無傳感器
TC7600FNG		6 V	2 mA	正弦波PWM控制器, 自動導程角度控制, PWM無傳感器
TA7291P	有刷電機	25 V	2.0 A	單橋，輸出電壓可控制	冰箱 (制冰機), 空調, 溫水清洗坐便蓋
TA7291SG/FG		25 V	1.2 A	單橋，輸出電壓可控制
TB6552FNG/FTG		15 V	1.0 A	雙橋
TB6559FG		50 V	2.5 A	恒流PWM控制/直接PWM控制, BiCD工藝
TB6569FG		50 V	4.0 A/4.5 A	恒流PWM控制/直接PWM控制，BiCD工藝
TB6640FTG		40 V	3.0 A	恒流PWM控制/直接PWM控制，BiCD工藝，待機功能
TB6641FG		50 V	4.0 A/4.5 A	恒流PWM控制/直接PWM控制，BiCD工藝
TB6642FG		50 V	4.0 A/4.5 A	直接PWM控制，BiCD工藝
TB6562AFG	步進電機	40 V	1.5 A	W1-2相(1/4步)，BiCD工藝	溫水清洗坐便蓋
TB6608FNG		15 V	0.8 A	2W1-2相，恒流控制	空調
TB6674PG/FG/FAG		6 V	TB6674PG/FG：400 mA TB6674FAG：200 mA	2相(1/1步)，BiCD工藝，待機功能，節能運行	冰箱

用于電池供電器具的電機驅動器

用于電池供電器具的電機驅動器
零件型號	電機類型	絕對較大額定值		特性	應用
零件型號	電機類型	輸出擊穿	輸出電流	特性	應用
TB6552FNG/FTG	有刷電機/ 步進電機	15 V	1.0 A	雙橋 TB6552FTG:小型WQFN16封裝 (3 mm x 3 mm)	數碼照相機, 機器人, 玩具
TB6613FTG		6 V	0.8 A	8溝道,兩臺串行接口+6位微步驅動器,串行和并行控制	數碼照相機, 機器人
TB6593FNG		15 V	3.2 A	單橋	數碼照相機, 小型打印機, 玩具
TB6612FNG		15 V	2.8 A	雙橋	數碼照相機, 小型打印機, 玩具
TB6608FNG		15 V	0.8 A	2W 1-2相，恒流控制	網絡攝像頭, 小型打印機, 小型掃描儀
TB6614FNG		15 V	3.2 A	單橋（f_PWM ≤ 400 kHz, Ron = 0.3 Ω）	數碼照相機, 小型打印機, 玩具
TB6617FNG		40 V	2.0 A	單橋（f_PWM ≤ 350 kHz）	數碼照相機, 小型打印機, 玩具

東芝電機微控制處理器：

近年來，市場對于節能、智能產品需求不斷增長，這也正是東芝一直在努力的領域。東芝是首批通過引入?yún)f(xié)處理器向量控制（向量引擎）以提高電機應用能效性的公司。M370系列微控制器，包括向量引擎（VE），即是作為東芝所開發的節能型Cortex™-M3微控制器系列的一部分。

東芝目前正在開發一系列結合了“新向量引擎”（暫定名稱，正在開發中）的產品，這些產品的應用范圍更廣且將進一步提高電機設計的效率。此項開發將以TX03作為開始，緊接著是TX04系列（基于Cortex™-M4F內核）。另外，針對基于8位微控制器的低成本方案，還將會推出較新的搭載PMD（可程序設計電機驅動器）電路的TX00系列（搭載Cortex™-M0內核）。東芝將采用一系列不同的嵌入式內存尺寸、外圍 IP、不同的應用開發包（包括家用電器、辦公設備和工廠自動化設備等）以進一步強化這些產品陣容。

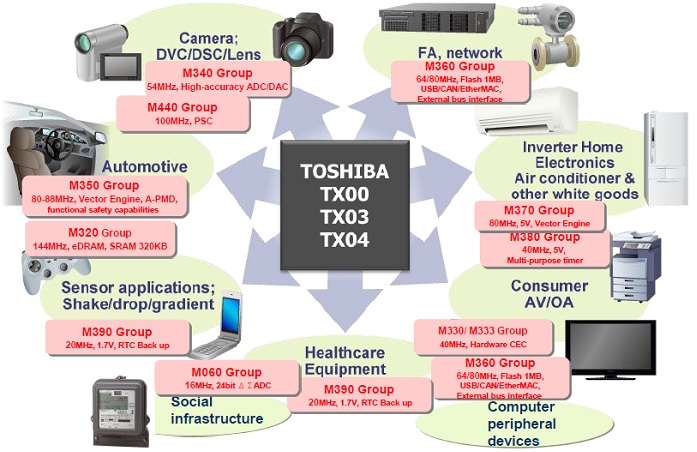

圖示3-大聯大詮鼎代理的Toshiba的TX系列處理器應用示意圖

諸如數字相機鏡頭控制等應用是需要兩種控制操作同時進行：對于多種機械裝置的高速、低噪音的伺服控制，以確保如電機、致動器^（注¹^）與傳感器回授控制的精確定位，通常需要使用多個微控制器與專用電機驅動IC等。

Toshiba的TX03系列微控制器：“TMPM343F10XBG”、“TMPM343FEXBG”和“TMPM343FDXBG”等微控制器采用了四組其獨創協處理器“PSC”^（注²^），可連接和控制電機驅動的電機驅動器件和用于控制傳感器的放大電路。這實現了透過單一微控制器即可完成多個機械裝置的高精度同步控制，也有利于降低材料的使用及PCB（印刷電路板）尺寸大小。

特點：

（1）采用ARM Cortex^®-M3核心作為CPU，支持高達50MHz的運轉頻率；

（2）搭載了4個東芝獨創的可程序設計伺服控制單元（PSC）：可分擔CPU的處理與計算時間，實現低功耗高效能；

（3）該產品陣容提供三種不同的內存大小，可滿足不同的系統要求；

（4）內置2相脈沖計數器，可以更容易的檢測出速度，位置和相位差。搭載具有仿真輸出型的位置傳感器的內插值式AD轉換器鏈接模式，從而實現了低負荷及高精度的位置測量；

（5）TMPM343F10XBG、TMPM343FEXBG和TMPM343FDXBG具有傳感器接口和插值編碼功能，實現1μm或更低的高精度位置控制；

（6）內置12位AD轉換器；

（7）相位差設定功能適用于超音波致動器和電機控制；

（8）內建傳感器放大器，Hall校正電路，偏置電路校正用DA轉換器；

（9）內建適用于調節模擬傳感器增益的連續可變型放大器；

（10）162 ball VFBGA封裝。

應用：

單眼相機、無反光鏡相機和監控攝影機的鏡頭。無線電控制的飛機和機器人操作。電動游戲的體感控制，比如工業伺服電機編碼。要求高精度、低功耗的掌上型應用。

無線遙控飛機和機器人手臂于自動化工廠的馬達控制；電視游樂器游戲的運動體感控制；以及工業伺服電機編碼（encoder）等伺服控制應用。

規格：

產品型號		TMPM343F10XBG	TMPM343FEXBG	TMPM343FDXBG
主要規格	CPU	ARM® Cortex™-M3
	較大工作頻率	50MHz
	內建內存	閃存1024K字節 SRAM 96K字節	閃存768K字節 SRAM 96K字節	閃存512K字節 SRAM 80K字節
	PSC	4單元
	高分辨率定時器	8通道（較大200MHz）
	2相脈沖計數器	3信道（2個信道與ADC相關）
	通信I/F	TSPI 4信道、UART 1信道、SIO/UART 1信道、I²C 1通道
	DMA	3單元
	16位定時器	16通道
	12位逐次逼近型	16通道
	10位DAC	6通道
	運算放大器	6通道
	可變增益放大器	4通道
	H-SW橋式驅動器	8通道
	霍爾傳感器恒流電源	2通道
	2相遲滯比較器	2單元
	光學編碼器偏差開關（Nch）	3通道
	供給電壓	2.7V至3.3V（數字電源和模擬電源） 2.5V至5.5V（電機驅動單元電源）
	封裝	VFBGA162（7.0mm × 7.0mm，0.5mm間距）
注釋		DMA：直接內存訪問 1K字節按1024字節計算。

注釋：

[1]：可程序設計伺服/順序控制器。東芝的原始伺服和順序控制協處理器。

[2]：將輸入能源轉變成物理運動的機械。

*ARM和Cortex是ARM Limited在歐盟和其他國家的商標或注冊商標。

更多的產品及方案信息，請參考大聯大官方網站，并歡迎關注大聯大官方微博（@大聯大）及大聯大微信平臺：（公眾賬號中搜索“大聯大”或微信號wpg_holdings加關注）。

關于大聯大控股：

大聯大控股是全球第一，亞太區市場份額領先的半導體元器件分銷商，總部位于臺北（TSE:3702），旗下?lián)碛?/span>世平、品佳、詮鼎及友尚，員工人數近6,000人，代理產品供貨商超過250家，全球超過120個分銷據點（亞太區約70個），2014年營業額達149億美金（自結）。（*市場排名依Gartner公布資料）

大聯大控股開創產業控股平臺，持續優化前端營銷與后勤支持團隊，扮演產業供應鏈專業合作伙伴，提供創造需求（Demand Creation）、交鑰匙解決方案（Turnkey Solution）、技術支持、倉儲物流與IC電子商務等增值服務，滿足原始設備制造商（OEM）、原始設計制造商（ODM）、電子制造服務商（EMS）及中小型企業等不同客戶需求。國際化經營規模與本地化銷售管道，長期深耕亞太市場，連年獲得專業媒體評選為「亞洲較佳IC分銷商」。

為提高大聯大的本土化服務質量，滿足大中國區服務區域客戶的差異化需求，大聯大（中國）服務六大領域包括中資（China-Based Manufacturers）、臺商（Taiwan-Based Manufacturers）、外商（Electronic Manufacturing Service）、日商（Japan-Based Manufacturers）、韓商（Korea-Based Manufacturers）及港商（HongKong-Based Manufacturers）客戶。大聯大除提供客戶較佳的交鑰匙解決方案（Turnkey Solution），并為滿足客戶小批量器件采購需求，特別成立專責的小批量服務團隊（SQS, Small Quantity Service）。大聯大已分別于內地及香港成立大聯大商貿、大聯大商貿（深圳）及大聯大電子（香港），以「產業首選．通路標桿」為企業愿景，全面推行「團隊、誠信、專業、效能」之核心價值觀，以專業服務，實現供貨商、客戶與股東互利共贏。
