靈活的 6 電源排序器 提供非易失性配置和故障記錄功能

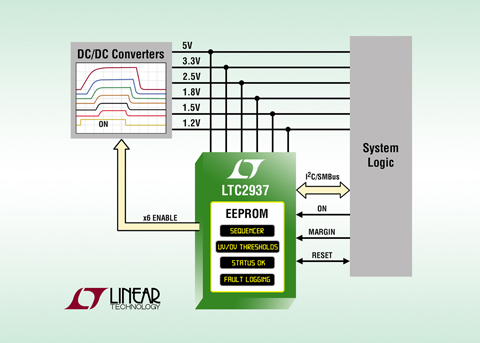

凌力爾特公司 (Linear Technology Corporation) 推出用于 6 個電壓軌的可編程電源排序器和電壓監察器 LTC2937，該器件內置了 EEPROM。LTC2937 可細致地監察和控制 FPGA / ASIC / 微處理器的負載點電源，這種監控需要嚴格的準確度和復雜的排序，以避免損壞處理器。LTC2937 以可編程順序接通和斷開電源，可采用可調時間延遲或通過合格的事件 (即跨越電壓門限) 來區隔。一旦按序加電，就以準確度為 ±0.75% 的欠壓和過壓門限來監視電源。LTC2937 可提供靈活和精確的電源排序以及監視解決方案，從而滿足高可用性計算機和服務器、網絡路由器和交換機、企業級數據存儲系統以及電信設備中嚴格的排序和容限要求。

LTC2937 采用獨特和靈活的排序方法，以 1023 種可能的序列位置之一接通或斷開電源。序列位置可能被零、一或多個電源占據。空白 (或保留的) 序列位置允許在后來的電路板設計中增加電源。簡單的單線連接可同步多達 50 個 LTC2937，以將排序擴展至 300 個電源，從而簡化了電路板布線。在多個 LTC2937 之間非常容易實現交錯排序。

I2C/SMBus 數字接口提供寄存器配置，以及序列位置和延遲、監察器門限、故障響應和系統狀態的回讀。門限在 0.2V 至 6V 之間是 8 位可編程的，有 3 種范圍設置，包括針對高于 6V 及負電壓源的可調范圍。故障觸發記錄至內部 EEPROM，從而加速了調試和故障分析。LTC2937 寄存器配置可在 LTpowerPlay™ 開發環境中完成，因此無需通過編寫軟件代碼實現自主運行。該器件能直接給 12V 中間總線斷電，從而少用了一個外部降壓型 DC/DC 轉換器，節省了空間和成本。復位輸出的釋放延遲是可編程的，而且在電路板裕度測試時可禁止復位。一個良好穩壓的 3.3V 輸出實現了電平移位以用來監視負電源。

LTC2937 規定在 0°C 至 70°C 和 –40°C 至 85°C 工業溫度范圍內工作，采用 28 引線 5mm x 6mm QFN 封裝。千片批購價為每片 5.95 美元。產品樣品和評估電路板可在凌力爾特官網或聯系凌力爾特當?shù)剞k事處查詢詳情。定制設置的器件可通過 www.linear.com.cn/program 查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC2937。

性能概要：LTC2937

·對于 6 個電源以基于時間與事件排序

·6 個輸入的欠壓和過壓監察

·保證的門限準確度：±0.75%

·I2C/SMBus 接口用于寄存器配置和回讀

·EEPROM 實現非易失性配置和故障記錄

·可級聯 50 個器件以支持 300 個電源

·LTpowerPlay™ GUI 提供支持

·無需通過軟件編碼實現自主運行

·器件電源范圍：2.9V 至 16.5V

·可編程復位輸出延遲

·28 引線 5mm x 6mm QFN 封裝
