采用 3mm x 4mm DFN 封裝的 1.5A、15V 同步升壓型穩壓器 可提供 95% 效率、3MHz 開關頻率和輸出斷接功能

凌力爾特公司 (Linear Technology Corporation) 推出集成了輸出斷接功能的 3MHz 電流模式、同步升壓型 DC/DC 轉換器 LTC3121。其內部 1.5A 開關在啟動時的 1.8V (運行時為 0.5V) 至 5.5V 輸入電壓范圍內提供高達 15V 的輸出電壓，從而使該器件非常適合電池或標準 3.3V 和 5V 電源。LTC3121 從 5V 輸入可在 12V 輸出提供高達 400mA 連續輸出電流。此外，其 1.5A 電流限制使該器件非常適合諸如 PCI Express 等輸入電流受限應用，同時較大限度減小了所需的外部組件尺寸。引腳可選的突發模式 (Burst Mode®) 工作將靜態電流降至僅為 25μA，從而延長了手持式應用的電池運行時間。耐熱性能增強型 3mm x 4mm DFN-12 封裝與高達 3MHz 的恒定開關頻率相結合，使設計師能夠平衡 PCB 解決方案尺寸和所需的效率。

LTC3121 具 RDS(ON) 僅為 121mΩ (N 溝道) 和 188mΩ (P 溝道) 的內部同步開關，可提供高達 95% 的效率。輸出斷接功能允許輸出電壓在停機時完全地放電，并在啟動時消除大的浪涌電流，從而較大限度減小了輸入電源的負擔。當輸入電壓超過輸出電壓時，LTC3121 也調節輸出電壓，從而使該器件能夠與任何電池化學組成兼容。就要求以盡可能較低噪聲工作的應用而言，LTC3121 可通過一個外部引腳設定以工作在恒定 PWM 模式。其他特點包括外部同步、輸出過壓保護和堅固的短路保護。

LTC3121EDE 采用 12 引線 3mm x 4mm DFN 封裝，有現貨供應。千片批購價為每片 2.33 美元。工業級版本 LTC3121IDE 保證工作在 –40°C 至 125°C 工作結溫范圍，千片批購價為每片 2.73 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3121。

性能概要：LTC3121

·VIN 范圍：1.8V 至 5.5V，啟動后為 500mV

·輸出電壓范圍： 2.2V 至 15V

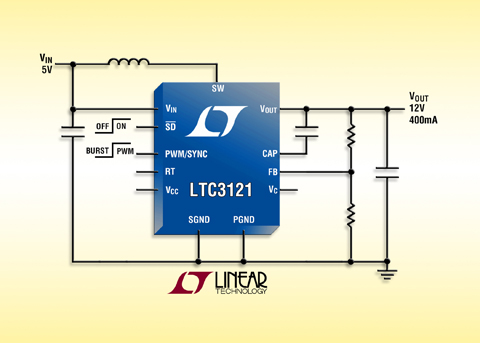

·VIN = 5V 和 VOUT = 12V 時，輸出電流為 400mA

·停機時輸出與輸入斷接

·同步整流：效率高達 95%

·浪涌電流限制

·高達 3MHz 的可調開關頻率可同步至外部時鐘

·可選突發模式工作：IQ 為 25μA

·輸出過壓保護

·軟啟動

·停機時 IQ <1μA

·12 引線、3mm x 4mm x 0.75mm 耐熱性能增強型 DFN 封裝
