8 通道、同時采樣 ADC 實現真正 18 位性能 并提供前所未有的靈活性

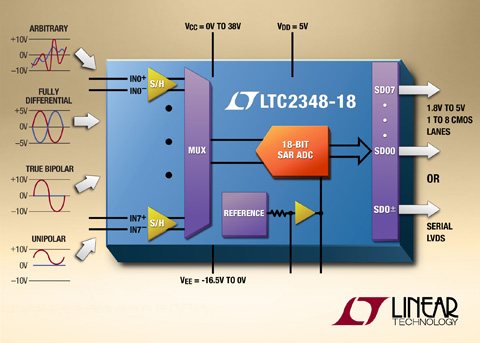

凌力爾特公司 (Linear Technology Corporation) 推出 18 位、8 通道同時采樣逐次逼近寄存器 (SAR) ADC LTC2348-18，該器件具業界領先的性能和靈活性。在以每通道 200ksps 的吞吐速率對 8 個通道進行轉換的同時，還能夠按逐轉換的方式獨立地配置每個 SoftSpan™ 輸入，以接受 ±10.24V、0V 至 10.24V、±5.12V、或 0V 至 5.12V 信號。 差分模擬輸入在很寬的 34V 輸入共模范圍內工作，從而允許該 ADC 直接數字化各種信號，以簡化信號鏈路設計。憑借輸入信號靈活性加之無與倫比的 ±3LSB 較大 INL、18 位無漏碼和 96.7dB SNR，使LTC2348-18 非常適合高性能工業過程控制、測試和測量、電纜監視、儀器和自動測試設備應用。

LTC2348-18 具精確的內部基準，其溫度系數較大值為 20ppm/°C，該器件還集成了基準緩沖器，能夠進行準確的單次測量，從而為密集排列的電路板節省了空間。還可以選擇使用一個外部 5V 基準，以將模擬輸入范圍擴大至 ±12.5V。當該器件以每通道 200ksps 速率同時轉換 8 個通道時，消耗功率為 140mW，還提供打盹和斷電模式，以在較低吞吐速率時降低功耗。

除了獨特的模擬特性，LTC2348-18 還提供無與倫比的數字靈活性，具備引腳可選的 SPI CMOS 和 LVDS 串行接口。很寬的數字輸出電源范圍允許該器件與 1.8V 至 5V 的任何 CMOS 邏輯電路通信。在 CMOS 模式，應用可以運用 1 至 8 個串行輸出數據線道，從而使用戶能夠優化總線寬度和數據吞吐量。LVDS 模式使用差分信號在較長距離上提供低噪聲、高速通信�？傊�，這些 I/O 接口選項使 LTC2348-18 能夠與傳統微控制器以及新式 FPGA 一樣良好地進行通信。

LTC2348-18 是一個多通道 18 位 / 16 位同時采樣 SAR ADC 系列的首款器件。所有性能規格在 –40°C 至 125°C 擴展溫度范圍內都有保證。LTC2348-18 采用 48 引線、7mm x 7mm LQFP 封裝，千片批購價為每片 23.35 美元。樣品和演示電路板可通過 www.linear.com.cn/product/LTC2348-18 或聯系凌力爾特查詢詳情。

性能概要：LTC2348-18

·每通道 200ksps 吞吐速率

·8 個同時采樣通道

·INL 較大值為 ±3LSB

·有保證的 18 位、無漏碼

·差分、寬共模范圍輸入

·每通道 SoftSpan 輸入范圍：±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V

·96.7dB 單次轉換 SNR (典型值)

·集成的基準和緩沖器 (4.096V)

·2.5V 至 5V 外部基準輸入范圍

·SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O

·140mW 功耗 (典型值)

·48 引線 (7mm x 7mm) LQFP 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
