專為數字電源應用優化的新型數字信號控制器

全球領先的整合單片機、混合信號、模擬器件和閃存專利解決方案的供應商Microchip Technology Inc.（美國微芯科技公司）宣布推出含有14款新器件的dsPIC33EP“GS”系列數字信號控制器（DSC）產品。在北京的媒體見面會上，Microchip Technology 16位單片機部門產品營銷經理Tom Spohrer表示，dsPIC33EP“GS”系列產品具備卓越的性能，可在開關頻率更高的情況下實施更為復雜的非線性預測及自適應控制算法。這些高級算法可令電源設計實現更佳的能效和電源規格。

此外，更高的開關頻率使得設計人員能夠以更低的成本開發出密度更高、體積更小的電源產品。相比上一代DSC產品，新型dsPIC33EP“GS”器件在應用于三極點三零點補償器時其延遲可縮短一半時間，而且在任何應用中均可節省多達80%的能耗。

針對數字電源應用的優化

Tom Spohrer介紹，新推出的dsPIC33EP“GS”系列器件針對數字電源應用進行了優化：性能更高，新特性/集成更多，功耗更低，尺寸更小。它包含多種高級特性，比如對于高可用性或“永遠在工作”系統特別有用的即時更新閃存功能。即時更新功能可用于更改工作電源的固件，如主動補償計算代碼等，并同時保持連續的調節。專為數字電源而優化的全新DSC系列有多個產品型號，均采用業界較小的4 x 4 mm UQFN封裝，適用于空間受限型設計。

新產品具有應對電源設計挑戰的性能，有助于實現寬負載變化范圍下的效率，其適應算法包括切相、死區調節、可變開關頻率和可變高電壓；動態響應包括：非線性算法、實時系數調整、預測算法和無需采用控制環阻尼控制。

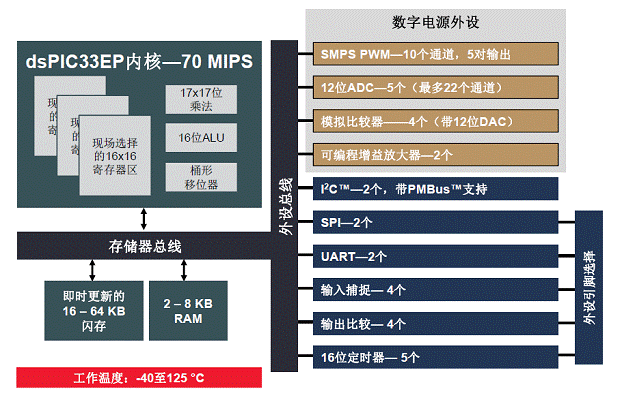

新系列產品還具備許多其他的重要特性，包括多達5個12位ADC（一共多達22個ADC輸入），可提供16 Msps的總吞吐量和300納秒的ADC延遲。此外，dsPIC33EP“GS”器件的四個模擬比較器均配有12位DAC，用于精度要求更高的設計。兩個片上可編程增益放大器可用于電流檢測以及其他精密測量。

而在新器件上集成這些高級模擬放大器可減少所需外部元件的數量，從而節省成本和電路板空間。憑借這些特性及其整體的高性能，dsPIC33EP“GS”系列產品適用于廣泛的應用領域，涵蓋以下應用市場：電腦與電信（如AC/DC和DC/DC電源）、工業（如太陽能逆變器、LED照明、HID照明、電池充電器、投影儀和電焊機）及汽車（如LED和HID前照燈及DC/DC轉換器）等等。

Tom Spohrer說，公司現有的dsPIC33數字電源系列產品在市場上獲得了客戶的廣泛青睞，在全球范圍也屢次獲得各類電源轉換產品設計大獎。新型dsPIC33EP‘GS’系列基于獲得市場成功的dsPIC33系列產品而設計，擁有更佳的性能和更多的集成特性，可令新一代設計實現更高的效率和更緊湊的外形。

加快實現較佳設計性能

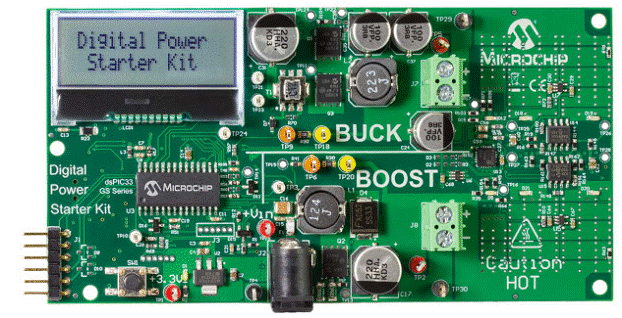

Tom Spohrer還介紹了Microchip MPLAB® 數字電源入門工具包（部件編號：DM330017-2），它支持dsPIC33EP“GS”系列產品，幫助客戶探索全新dsPIC33EP“GS”系列產品在熱門數字電源轉換拓?fù)浣Y(jié)構中的應用。

Microchip還推出了新的數字補償器設計工具，幫助工程師計算實現較佳設計性能所需的較優補償系數。有了這款免費工具，再結合Microchip補償器軟件庫和多個免版稅的dsPIC33參考設計，數字電源轉換應用的設計比以往都更加容易。

Microchip還與Biricha Digital公司攜手提供高級數字電源設計動手實驗課，幫助模擬電源設計人員和嵌入式系統程序員在其設計中充分實現全數字控制功能。據悉，14款dsPIC33EP“GS”系列產品備有28到64引腳的多種封裝選擇。所有新推出的DSC產品均已開始提供樣片并投入大規模量產。

www.microchip.com
