高效率雙通道同步降壓型控制器提供完整的 DDR 電源解決方案并符合 DDR1 / DDR2 / DDR3 標準要求

凌力爾特公司 (Linear Technology Corporation) 推出高效率雙輸出同步降壓型 DC/DC 控制器 LTC3876，該器件為 DDR1 / DDR2 / DDR3 以及未來的標準存儲器應用產生 VDDQ 電源電壓、VTT 總線終端電壓和 VTTR 基準電壓。第一個通道的輸出產生 VDDQ，并可在電流高達 25A 時，在 2.5V 直至 1V 的范圍內設定 VDDQ。第二個通道的輸出產生 VTT，并提供卓越的負載調節準確度和效率。一個內部 LDO 提供準確度為 ±1.2% 的 VTTR 基準。VTT 和 VTTR 均可用一個內部電阻分壓器設定為等于 VDDQ 電源電壓的一半，并在 1.25V 至 0.5V 的范圍內工作，以支持所有 DDR 標準。VTT 電源能提供對稱的輸出電流能力，在 VTT 為 ±25A (提供 / 吸收) ，而在 VTTR 則為 ±50mA。

LTC3876 在 4.5V 至 38V 的輸入電壓范圍內工作。開關頻率是可編程的，可高達 2MHz，從而允許使用非常小的外部組件。就噪聲敏感型應用而言，LTC3876 的開關頻率可以同步至一個外部時鐘。兩個通道均能相移 0°、90°、180° 或 270°，以減少輸入濾波器組件，并滿足具多個 IC 的多相應用的需求。LTC3876 采用一種接通時間受控的谷值電流模式架構。其他特點包括輸出電壓跟蹤、可編程軟啟動、RSENSE 或 DCR 電流檢測、遠端 VDDQ 取樣以及電源良好輸出信號。

為了實現較佳的熱性能，LTC3876 采用 38 引腳耐熱增強型 5mm x 7mm QFN 和 TSSOP 封裝。該器件在 -40° 至 125°C 的溫度范圍內工作有保證。千片批購價為每片 2.94 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3876。

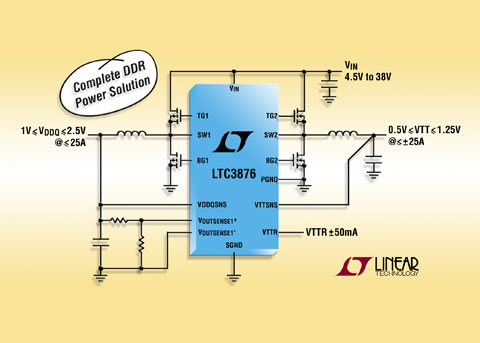

照片說明：雙通道降壓型控制器符合 DDR1 / DDR2 / DDR3 標準要求

性能概要：LTC3876

·         高效率同步工作：效率高達 94%

·         雙輸出控制器具高達 25A 的電流能力

·         寬輸入工作電壓范圍：4.5V 至 38V

·         VDDQ 輸出電壓范圍為 1V 至 2.5V

·         VTT 輸出電壓范圍為 0.5V 至 1.25V

·         輸出電壓準確度為 ±1.2%

·         200kHz 至 2MHz 的可選固定工作頻率

·         可同步至外部時鐘

·         可編程軟啟動或跟蹤

·         通道之間可選 0° / 90° / 180° / 270° 相移

·         扁平 38 引腳 5mm x 7mm QFN 和 TSSOP 封裝

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 是 S&P 500 指數的成員，在過往的 30 年時間里，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航空航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、以及 µModuleÒ 子系統等。
