富士通半導體推出業界首款商用多模多頻2G/3G/LTE收發芯片

                    LTE、UMTS和EDGE移動手持式器件的理想選擇

    上海， 2011年10月24日 – 富士通半導體（上海）有限公司近日宣布推出業內首款商用多模收發器芯片——MB86L12A。該芯片是MB86L10A的后續產品，可節省外部LNA以及用于3G和LTE產品的TX與RX通道間的SAW濾波器。這款收發器采用高級編程模型，同時使用開放式標準數字接口（3G和4G DigRF/MIPI）控制射頻部分，可與業內各類基帶芯片產品搭配使用，是多模、多頻帶LTE、UMTS和EDGE移動手持式器件的理想之選。MB86L12A收發芯片的樣片從12月起開始供貨。

    如今，4G LTE全球通信市場發展十分迅速，多頻多模是手機發展的主要趨勢。移動電話制造商不僅要提供眾多的模式和頻率組合，還要處理不斷縮短的產品生命周期及越來越小的外形尺寸。針對這種需求開發的新型MB86L12A 射頻收發芯片，可以應用在各種手機、數據卡、數據通信模塊中。

    MB86L12A支持3G和4G接口，根據需要可同時與1個或2個基帶處理器IC搭配使用。借助于富士通MB86L01A采用的創新型短循環RF編程方法，MB86L12A通過簡化layer 1編程和嵌入式智能算法提高了RF子系統的執行速度。通過這種創新方法，工程師可以輸入簡單的命令來獲得期望的信道和功率。

    8個輸出可直接驅動功率放大器，并且消除了對TX級間SAW濾波器的需求。而新RF前端則消除了對LNA和RX級間SAW濾波器的需求。9個直接輸入Rx和5個分級輸入（Diversity Rx）支持LTE、WCDMA和GSM/EDGE模式。接收器還集成了防混疊濾波器、數字通道濾波器、數字增益控制和高動態范圍ADC。新的小型收發器模塊讓手機制造商能夠減少元件數量、縮小板空間并削減物料成本。

    MB86L12A支持GSM（GSM850、EGSM900、DCS1800和PCS1900）、WCDMA（頻段I、II、III、IV、V、VI、VIII、IX、X和XI）和LTE（FDD頻段1、3、4、6、7、8、9、10、11、13和17，以及TDD頻段38和40）。

    富士通半導體于2009年獲得了飛思卡爾半導體移動電話RF收發器產品的技術許可和知識產權，并收購了飛思卡爾在美國亞利桑那州Tempe的RF部門。目前共有160多位設計工程師在進行RF收發芯片的設計、架構、確認、驗證及參考設計。該部門擁有近20年的射頻研發工作經驗，并將主導目前L12A產品的客戶技術支持。

MB86L12A主要特性

 6.5mm x 9.0mm x 0.85mm LGA封裝

 作為MB86L10A的后繼產品，是首款為3G和4G通道去除了TX與RX級間SAW濾波器及LNA的多模收發器

 發射器含8個RF輸出，接收器含14個差分RF輸入，主接收器有9個差分RF輸入

 分集接收器含5個差分RF輸入

 支持DigRF/MIPI 3G（v3.09）和4G（v1.0）接口，用于連接相應的基帶IC

 RX與TX自動校準程序，將工廠量產校準時間縮至較短

 輔助的SPI或MIPI RFFE接口，能夠控制PA、開關穩壓器和天線開關

 為非SPI元件提供了可選GPO端口

 通過微控制器單元內核簡化了定時與控制

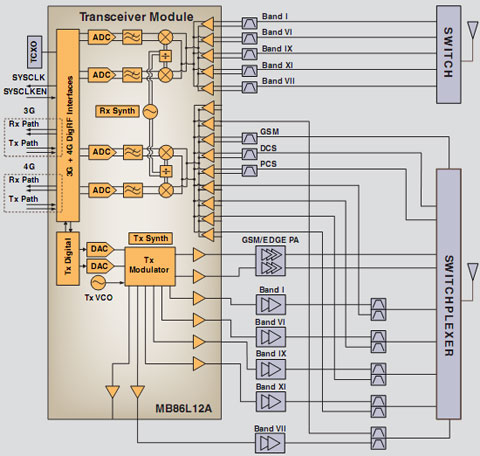

                          圖1：MB86L12A系統架構框圖

關于富士通半導體（上海）有限公司

    富士通半導體（上海）有限公司是富士通在中國的半導體業務總部，于2003年8月成立，在北京、深圳、大連、廈門、西安等地均設有分公司，負責統籌富士通在中國半導體的銷售、市場及現場技術支持服務。

    富士通半導體（上海）有限公司的產品包括專用集成電路（ASIC）、單片機（MCU）、專用標準產品（ASSP）/片上系統（SoC）和系統存儲芯片，它們是以獨立產品及配套解決方案的形式提供給客戶，并應用于廣泛領域。在技術支持方面，分布于上海、香港及成都的IC設計中心和解決方案設計中心，通過與客戶、設計伙伴、研發資源及其他零部件供應商的溝通、協調，共同開發完整的解決方案，從而形成一個包括中國在內的完整的亞太地區設計、開發及技術支持網絡。欲了解更多信息，請?jiān)L問網站：http://cn.fujitsu.com/fss。
