Xilinx FPGA的功耗優化設計

對于FPGA來說，設計人員可以充分利用其可編程能力以及相關的工具來準確估算功耗，然后再通過優化技術來使FPGA設計以及相應的PCB板在功率方面效率更高。

靜態和動態功耗及其變化

在90nm工藝時，電流泄漏問題對ASIC和FPGA都變得相當嚴重。在65nm工藝下，這一問題更具挑戰性。為獲得更高的晶體管性能，必須降低閾值電壓，但同時也加大了電流泄漏。Xilinx公司在降低電流泄漏方面做了許多努力，盡管如此，源于泄漏的靜態功耗在較差和典型工藝條件下的變化仍然有2:1。泄漏功耗受內核電壓（VCCINT）的影響很大，大約與其立方成比例，哪怕VCCINT僅上升5%，靜態功耗就會提高約15%。較后，泄漏電流還與結（或芯片）溫密切相關。

FPGA中靜態功耗的其它來源是工作電路的直流電流，但在很大程度上，這部分電流隨工藝和溫度的變化不大。例如I/O電源（如HSTL、SSTL和LVDS等I/O標準的端接電壓）以及LVDS等電流驅動型I/O的直流電流。有些FPGA模擬模塊也帶來靜態功耗，但同樣與工藝和溫度的關系不大。例如，Xilinx FPGA中用來控制時鐘的數字時鐘管理器（DCM）；Xilinx Virtex-5 FPGA中的鎖相環（PLL）；以及Xilinx FPGA中用于輸入和輸出信息可編程延遲的單元IODELAY。

動態功耗是指FPGA內核或I/O的開關活動引起的功耗。為計算動態功耗，必須知道開關晶體管和連線的數量、電容和開關頻率。FPGA中，晶體管在金屬連線間實現邏輯和可編程互連。電容則包括晶體管寄生電容和金屬互連線電容。

動態功率的公式：PDYNAMIC=nCV2f，其中，n=開關結點的數量，C=電容，V=電壓擺幅，f=開關頻率。

更緊湊的邏輯封裝（通過內部FPGA架構改變）可以減少開關晶體管的數量。采用更小尺寸的晶體管可以縮短晶體管之間的連線長度，從而降低動態功率。因此，Virtex-5 FPGA中的65nm晶體管柵極電容更小、互連線長度也更短。兩者結合起來可將結點的電容減小約15%至20%，這可進一步降低動態功率。

電壓對于動態功率也有影響。從90nm轉向65nm工藝，僅僅通過將VCCINT從1.2V降至1V，Virtex-5 FPGA設計的動態功率就降低了約30%。再加上結構增強帶來的功率降低，總的動態功耗比90nm技術時降低達40%至50%。

（注：動態功率與VCCINT的平方成正比，但對于FPGA內核來說基本上與溫度和工藝無關。）

利用FPGA設計技術降低功耗

Xilinx公司提供了兩款功率分析工具。XPower Estimator (XPE)電子數據表工具可在設計人員使用物理實施工具前使用。在設計物理實施完成后，則可以采用第二款工具XPower Analyzer來檢查所做的改變對功耗的影響。

降低功耗的一種方法就是為設計選擇較適用的FPGA，然后利用其可編程能力進一步優化設計的功耗。正確的設計選擇會同時改善靜態和動態功耗。

源于泄漏電流的靜態功率正比于邏輯資源的數量，也就是說正比于構造特定FPGA所使用的晶體管數量。因此，如果減少所使用的FPGA資源，采用更小的器件實現設計，那么就可以降低靜態功耗。

可以采用多種方法來降低設計的規模，較基本的一種技巧就是邏輯功能分時。也就是說，如果兩組電路完成一組線性功能，并且彼此完全相同，那么就可以只用一組電路但將速率提高一倍來完成同樣的功能。這樣需要的邏輯資源就減少了一半。

另一種縮小邏輯規模的方法是利用Xilinx FPGA的部分重配置功能，當兩部分電路不同時工作時，可以在某個時間段將某部分電路重新配置實現另一種電路功能。

同時，還可以將功能移動到不太受限制的資源，例如，將狀態機轉移到BRAM、或者將計數器轉移到DSP48模塊、寄存器轉移到移位寄存器邏輯，以及將BRAM轉移到查找表RAM（LUTRAM）。同時還可以保證不要讓設計的時序太緊張，因?yàn)槟菢訒?huì)需要更多的邏輯和寄存器。

此外，還應當充分發揮FPGA架構中集成的硬IP塊（BRAM、DSP、FIFO、Ethernet MAC、PCI Express）的優點。

降低靜態功率的另一個方法是仔細審查設計，避免冗余的直流消耗源。設計中經常會使用到具有多余或隱藏DCM或PLL的模塊，這種情況可能在模塊設計后忘記將多余的資源去除，或者在構建下一代產品時使用了一些遺留代碼。將DCM或PLL抽象到設計的頂層，這樣模塊之間就可以共享資源，從而可進一步減小設計的規模并降低直流功率。

更好地使用存儲器模塊也可幫助降低FPGA設計的動態功耗，從而進一步降低總體功耗。由于動態功耗是容抗（面積或長度）和頻率的函數，因此應當檢查設計中訪問塊存儲器的方式并確定能夠?qū)θ菘购皖l率進行優化的區域。

Xilinx FPGA提供兩種類型的存儲器陣列。18Kbit或36Kbit的BRAM是針對大存儲器模塊而優化的。LUTRAM基于FPGA中的查找表，是針對細粒度存儲而優化的。Xilinx Virtex-5 FPGA中，LUTRAM的單位是64bit。

在這兩種類型中，BRAM通常功耗要大一些。啟用后的BRAM靜態功率是其功耗的較大部分，跳變帶來的功耗居于第二位。設計人員可以采取一些步驟來優化BRAM的功耗。例如，可以?xún)H在讀或?qū)懼芷诓艈⒂肂RAM。對于較小的存儲器模塊可以使用LUTRAM來代替BRAM，將BRAM留給較大的存儲器模塊使用。此外，還可以嘗試將BRAM用于多個大型模塊。另一種技術是合理安排存儲器陣列來減少其占用的延遲面積、使性能較大化并盡量降低其功耗。圖1左側給出了一個針對速度和面積而優化的2K x 36bit存儲陣列。

我們利用四個2K x 9bit模塊并行構成這一存儲陣列，并在需要新值時啟用（Enable）所有四個模塊。另一方法是采用四個512 x 36bit模塊來安排2K x 36bit，但利用低兩位地址解碼來選擇訪問哪個512 x 36bit模塊。在后一種情況下，某個時間僅訪問一個存儲器塊，功耗將比第一種方法降低75%。

圖1右側顯示的是Xilinx公司的塊存儲器生成器（Block Memory Generator），利用它可以生成任意大小的存儲器陣列并可以針對速度或功率對其進行優化。圖2則給出了具體應用中的Xilinx Power Estimator，比較了在給定的使能速率下N個模塊同時啟動與N/4模塊啟動時的功耗情況。結果顯示動態功率降低了75%。

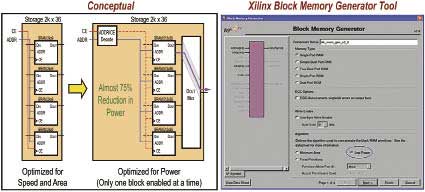

圖1 速度和面積與功率優化存儲器陣列(左)
以及Xilinx Block Memory Generator與功率面積選擇(右)

Xilinx工具可幫助選擇適合的存儲器陣列�？紤]某個設計中需要兩組存儲器區域。一種情況下需要運行在300MHz的16組64 x 32bit存儲器結構（總位數為32K），另一種情況下需要16組512 x 36bit 存儲器架構 (總位數為294K)。

看一下16組64 x 32bit存儲器結構的功率比較，XPE工具顯示出小存儲器陣列較好用LUTRAM來實現，這樣比用BRAM節約85%的功耗（如圖3）。這是因?yàn)槿绻�采用BRAM的話，只能用16個18K位的模塊來實現16個極小（64 x 32bit）的存儲器，有很多空間被浪費了。而第二種情況16組18K位陣列的功率比較，XPE顯示情況正好相反，應當采用大一些的存儲器陣列來實現（圖4）。這種情況下，采用BRAM比采用LUTRAM可以節約28%的功耗，這是因?yàn)槿绻�采用LUTRAM就需要啟用更多的小粒度對象并增加更多的互連。

Xilinx FPGA的時鐘門控功能

Xilinx FPGA的時鐘門控功能提供了一些非常有意思的用途。例如，可以利用BUFGMUX時鐘緩沖器將FPGA內的某個全局時鐘關閉，或者動態選擇較慢的時鐘。還可以使用BUFGCE時鐘緩沖器進行按時鐘周期（cycle-by-cycle）的門控，與ASIC設計中使用的時鐘門控技術類似。設計中可以同時使用這兩種功能。

在某些設計中，一些模塊并非始終使用，但對于功耗影響卻很大，此時這些方法非常有用。可以時鐘周期為基礎或者按多個時鐘周期的組合開啟或關閉可能有成千上萬個負載的大型時鐘域。

圖2 XPE功率優化陣列結果

圖3 利用塊RAM 或 LUTRAM實現小存儲器陣列的功率估算

圖4 利用LUTRAM和塊RAM實現大存儲器陣列的功率估算

在電路板一級降低功耗

PCB設計師、機械工程師和系統架構師在電路板一級可以考慮通過幾個方面來降低FPGA的功耗，F(xiàn)PGA的內核電壓和結溫對于功耗的不同方面都有很強的影響。

控制VCCINT內核電壓是板級降低功耗的一種方法。源于泄漏的靜態功耗以及動態功耗都高度依賴于FPGA的內核電壓。因此，減少泄漏的一種方法就是將內核電壓設置在接近額定值（1V）的地方，而不是工作在Virtex-5電壓范圍的高端（1.05V = +5%）。

采用現代開關穩壓器，可以獲得±1.5%的電壓穩定度，而不是標準的±5%規格。保持內核電壓在1V（而不是較大值1.05V），可將泄漏導致的靜態功耗降低15%，同時動態功耗降低10%。

降低FPGA結溫的一種簡單明顯的方法是利用散熱更好的PCB或散熱器。然后，F(xiàn)PGA設計人員只要能夠降低功耗的改變都是值得鼓勵的。在結溫100℃左右時，15℃的溫度降低可以將源于泄漏導致的靜態功耗降低20%。

通過監控FPGA中的溫度和電壓也可以降低功耗。Virtex-5 FPGA中包含了一個稱為System Monitor的模擬模塊，可以監控外部和內部模擬電壓以及芯片內部溫度。System Monitor基于一個10位的A/D變換器，能夠在-40℃至+125℃范圍內提供準確可靠的測量結果。A/D變換器將片上傳感器的輸出數字化，可以利用它來監控多達17路外部模擬輸入，從而監控系統性能與外部環境。模塊內包括了可配置的閾值和告警電平，并且可以在可配置的寄存器內存儲測量結果，因此可方便地接口到用戶邏輯或微處理器。

此外，I/O功率成為在功耗和性能平衡過程中需要考慮的另一重要因素，通過更為優化的I/O選擇可以進一步
