TLV320AIC3204系列DAC直流耦合的應用

TLV320AIC3204[1]（簡稱AIC3204）是一款超低功耗立體聲音頻codec，由于其出色的音頻量化、處理性能以及超低的功耗設計，廣泛地應用在便攜式娛樂以及工業安防等語音設備中。本文從應用角度出發，介紹AIC3204 模擬輸出端直流耦合的應用配置，便于用戶在使用AIC3204 處理音頻信號的同時，也可以很好輸出直流以及其它低頻控制信號，用于直流系統控制。

1. AIC3204 簡介

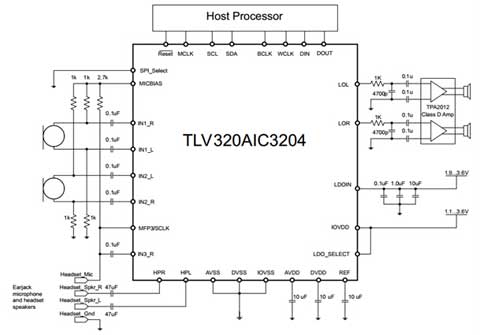

AIC3204是一款使用靈活、封裝小、超低功耗設計的立體聲音頻編解碼器，具有出色的音頻量化性能，同時內部帶有可編程音頻信號處理模塊幫助用戶實現多段EQ、DRC、AGC、3D等功能，圖1為其其典型功能框圖：

圖1，AIC3204典型功能圖

AIC3204主要性能特點如下：

•        DAC具有100dB的信噪比，并帶有可編程DRC功能

•        ADC具有93dB的信噪比，并帶有可編程AGC功能

•        超低功耗：內置PowerTune™超低功耗設計，可實現4.1mW立體聲回放，6.1mW的立體聲錄音。

•        音頻信號處理模塊，允許客戶實現可編程的多段1階IIR、Biquad Filter、3D、Beep等功能

•        允許1.8V低電壓單電源供電

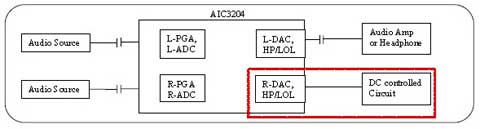

此外，在一些應用系統中會涉及對直流信號的控制，AIC3204可以支持用戶在模擬輸出端使用直流耦合的方式來進行直流信號的采集與輸出控制，如圖2所示示意圖，本文將對直流耦合的應用給出一些使用設計技巧。

圖2，AIC3204模擬輸出端直流耦合示意圖

2. DAC 模擬輸出端直流耦合配置

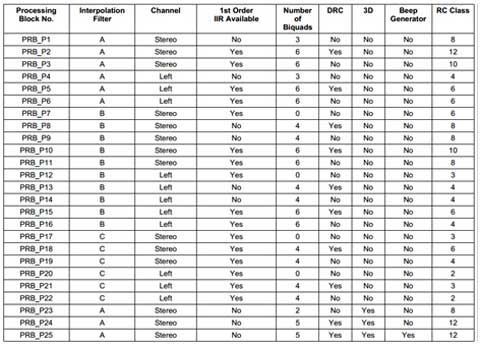

AIC3204 內部具有豐富的數字處理資源，可編程的多段包括1 階IIR、Biquad Filter、3D、Beep 等，供用戶實現對音頻信號的處理。在DAC 方面，提供25 種不同的Processing Block 模式供用戶選擇，如圖3（規格書中Table 5-13）所示，在實際應用中用戶根據對資源和功能的需要選擇相對應的一種。

圖3，DAC內置的25中處理模式

其中，對于一些音頻和直流混合應用，有需要DAC 同時可以直流耦合輸出的應用，推薦使用以下幾種PRB_P 模式，它們不帶有音頻處理模塊中常見的HPF（高通濾波器）效果，允許DAC decode 直流信號輸出。

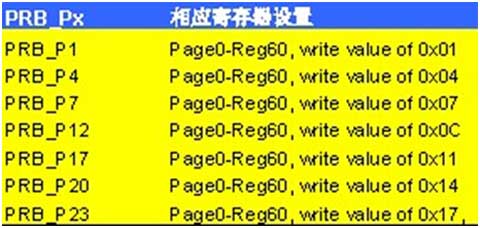

表1，可用于DAC直流耦合輸出的PRB_P配置

3. 適用范圍

本文適用于TLV320AIC3204系列，包括TLV320AIC3204，TLV320AIC3206，TLV320AIC3254，TLV320AIC3256，TLV320AIC3110，TLV320AIC3100，TLV320DAC3100，TLV320AIC3101。
