研祥MEC整機在核電站數字化儀控系統應用

一、        系統概述

全球能源十分缺乏，為了響應節能、環保、減排，世界各國在大力加速發展核電能源，中國也將大力發展清潔電源，其中核電是全國今后電源結構調整的主攻方向，投資規模將大大超過常規電廠。國家對核電站發展的戰略由“適度發展”到“積極發展”。在這樣的背景下，中國的核電能源將獲得很好的發展機遇。

根據國家能源局提出的“十二五”能源規劃思路，十二五”能源規劃要體現優先發展新能源和可再生能源的原則，其中核電站發展要推動內陸核電項目，形成東中部核電帶。

核電站的發展有力地帶動了核電設備產業的迅速發展。目前我國核電站總體國產化率約為50%-60%，規劃到2020年國產化率大于80%。按照裝機容量超過7000萬千瓦來計算，未來10年，我國核電總投資規模將高達1萬億元，核電設備在核電站投資中占比約60%，設備投資約6000億元。如果按核島、常規島、輔助設備國產化率分別為70%、80%、90%計算，那么國內核電設備制造商將分享3200多億元的市場，市場潛力巨大。

二、        系統描述

　核電站數字化儀控系統，控制著整個核電站從常規島到核島幾乎所有的閥門、開關、繼電器等，數據在系統中進行集中顯示、計算處理并自動驅動執行機構，具有高可靠性、開放性、靈活性、協調性、易于維護、控制功能齊全等特點。它是核電站的大腦、神經中樞、運行中心和安全屏障，是整個核電站較關鍵、較核心技術的集中體現，是核電站關鍵核心技術的載體，也是大型核電裝備現代化程度的重要標志，是核電站四大關鍵性成套設備之一。

　作為核電機組這樣一個以核反應堆為一次能源的高科技重大裝備，其控制系統與核反應過程密切相關，控制系統的安全性、可靠性、精確度和完整性等各方面的功能和性能都直接影響到整個核電站運行的安全性和經濟性，因此在考慮核電機組裝備本身的自主化時，就不能不同時考慮其控制系統的自主化。

作為核電廠控制核心控制系統以前都是常規設備，使用效率相對來說比較低，而且維護成本非常高�，F(xiàn)在隨著世界數字化、信息化、自動化、網絡化高速發展，在核電廠應用DCS是越來越多了，國內核電廠商積極響應國家加速核電DCS國產化進程要求，而研祥MEC-5007憑借高性能、低功耗、大數據處理、高可靠性、遠程維護等特性，有幸承擔了核電非安全級全廠數字化儀控系統（NC-DCS）的控制設備及網關節點單元，以下是NC-DCS系統描述

非安全級全廠數字化儀控系統（NC-DCS）

該系統是為百萬千瓦級壓水堆核電機組開發的全數字化儀控系統，主要包括如下子系統：

    反應堆保護系統

    安全專設控制系統

    反應堆功率控制系統CCS

    主控室和RSS的Safety-VDU

    除CCS外的核島控制系統

    常規島控制系統

    KIC系統

    大屏幕顯示系統POP

    后備操作盤BUP（含PAMS）

NC-DCS系統特點：

    軟件組件化設計，設計標準化的軟件模塊接口，基于內部軟件總線，實現軟件功能按需配置

    加強自診斷設計，采用硬件Watchdog和軟件任務診斷結合的方式，在設備發生嚴重故障時，及時發現故障

    按照控制網絡（FCS Net）和系統網絡(KIC Net)雙層網絡結構，分離控制網絡數據和應用服務數據，減少人機操作對實時自動控制系統造成的影響

    提供多種冗余和容錯設計，在重要的系統部件如電源、網絡、IO總線、控制站CPU模塊、實時服務器、歷史服務器等采用雙冗余設計。采用基于總線和軟件的數據同步設計，保證切換無擾動

    采用C/S的方式，分離數據服務和數據應用

    基于確定性實時網絡的數據傳輸，減少由于網絡延時造成的控制周期不穩定

    提供Level2算法功能，可以在Level2實現全局運算，例如電站狀態、安全參數、性能計算、全局報警等功能

    開放的數據接口，提供基于以太網和串行鏈路的通用數據接口

    通過FMEA分析和統計數據分析，找出影響系統可靠性的關鍵部件和環節，提高系統整體可靠性

    提供過壓、過流和濾波等多種IO接口保護電路設計，防止瞬態信號對IO通道的損壞

    不同控制站之間的與控制或連鎖邏輯相關的互連信號采用硬接線連接，并考慮隔離；不同系統分區或不同安全等級的信號和通訊互連采用了電氣隔離

    控制和連鎖邏輯實現考慮了數字化系統所特有的診斷和容錯能力

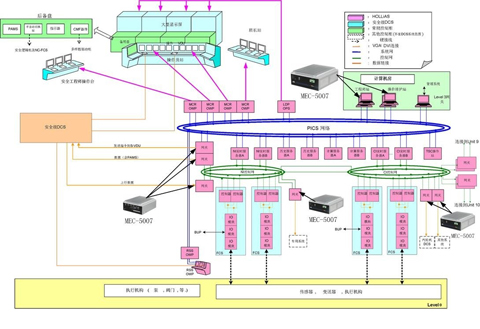

     (NC-DCS系統拓?fù)鋱D)

NC-DCS系統對工控機要求：

    全密封無風扇、高性能、低功耗控制單元；

    加強自診斷設計，在設備發生嚴重故障時，及時發現故障；

    提供多種冗余和容錯設計，在重要的系統部件如電源、網絡、IO總線、控制站CPU模塊、實時服務器、歷史服務器等采用雙冗余設計；

    基于確定性實時網絡的數據傳輸，減少由于網絡延時造成的控制周期不穩定；

    開放的數據接口、安全性能高；

    方便的遠程維護、易維護、易集成；

三、        結論

DCS較佳處理單元推薦：研祥MEC-5007

產品資料：http://www.evoc.cn/automationinfo-224-442.html

由于核電DCS產品價格非常昂貴，核級自動化產品制造工藝非常復雜，對系統可靠性要求非常較高，屬于國產化需求非常迫切的技術，掌握這項產品的制造技術，對于自動化領域提升到一個新的境界，而且可以節省大量的資金。

可以說核電站是人類的智慧結晶，而作為控制核電廠的大腦DCS更是代表科技水平較高境界，隨著計算機技術和信息自動化技術的不斷發展，集控制、維修和技術管理（intelligent control maintenance and technical management system, ICMMS）于一體的智能控制系統已經成為電站儀控系統發展的方向。這種控制系統的控制單元不再是簡單的傳感器和控制器，而是具有一定的自主控制、數據管理和通信能力的一種智能自主體（Agent）,工控機作為核電DCS國產化控制單元，更突顯其重要性，相信通過我們的不懈的努力，我國的核電事業一定日漸成熟，同時研祥的產品也為核電控制系統國產化發揮應有的力量。
