安森美半導體LED分流保護器提供高可靠性照明

2013年11月11日14:37:29 本網站我要評論(2)字號：T | T | T

安森美半導體采用Powermite封裝的NUD4700器件為高亮度LED(HBLED)及中等功率LED(MPLED)提供緊湊的分流保護方案，用于連續光輸出是關鍵需求的應用。這些應用包括航空、鐵路及汽車等交通系統的高可靠性照明。LED有時候會出現短路故障，但更多的是出現開路(不導電)故障。而在LED開路情況下，如果不存在分流機制，整個LED串就會變暗，因此大幅降低光輸出及燈具使用壽命。街道照明是另一項連續光輸出至關重要(即便某些LED出現故障)的應用，因?yàn)樗莿趧?dòng)密集型應用，因此替換破損街燈的成本高昂。當各個LED配備并聯的分流保護器時，LED故障導致分流保護器傳導預設好等級的直流電流，因而使LED串中的剩余LED保護發光。

HBLED的正向電壓范圍在3 V至4 V之間，具體取決于所使用的技術、它被驅動的功率等級以及從它獲得的光輸出(流明/瓦，lm/W)。通常而言，HBLED采用較小350 mA電流工作。在某些情況下，單個HBLED發射器能承受直流1 A電流。安森美半導體的NUD4700利用帶驟回功能的獨特技術，在LED正常工作期間提供低潛心電流、約6.5 V的擊穿電壓以及超過1 A的高直流能力。為了將熱耗散保持在較低等級，它的正向電壓維持在低于1.2 V。

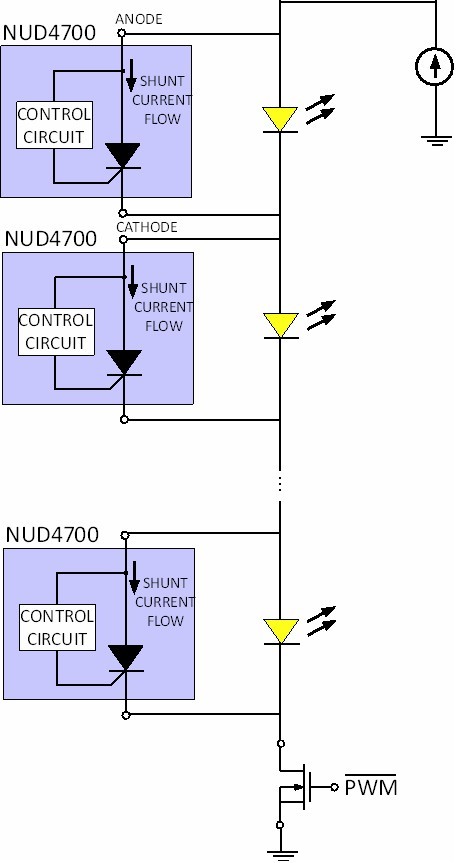

NUD4700兼容脈寬調制(PWM)，這是一項關鍵的調光功能，占空比通常在10%至50%范圍。當LED故障開路時，在PWM脈沖的關閉周期，分流保護器處于其低漏電流關斷狀態。當電流脈沖上升時，分流保護器兩端產生電壓，因?yàn)檎麄€(gè)LED串初始為不發光狀態。一旦此電壓超過擊穿電壓(VBR)，分流保護器就進入低壓導電模式。當電流脈沖消失時，分流保護器再次進入不導電狀態。NUD4700能夠在不到40 ns時間內開關導通及關閉，使其能夠輕易地承受200 kHz的PWM頻率。
