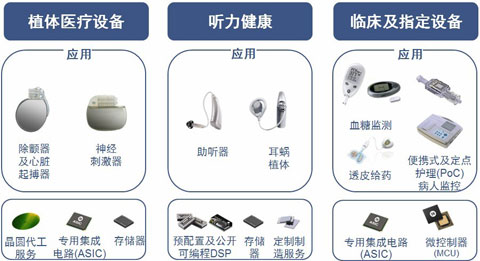

安森美半導體的醫療應用方案主要涵蓋植體醫療設備(如神經刺激器、除顫器及心臟起搏器)、聽力健康(助聽器、耳蝸植體)、臨床及指定設備(血糖監測、透皮給藥、便攜式及定點護理(PoC)病人監控)等，參見圖1。

安森美半導體消費類醫療應用案例研究

安森美半導體為消費類醫療應用提供豐富的產品陣容。下文將重點圍繞助聽器及醫療ASIC應用進行案例研究。

1) 助聽器案例研究

據統計，中國有超過1,000萬成年人患有聽力障礙，亟需使用助聽器來改善聽力體驗。助聽器主要包含耳背式(Behind-The-Ear, BTE)和耳內式(In-The-Ear, ITE)。BTE助聽器又包含傳統BTE、微型BTE等不同類型，其中微型BTE又演進出了耳道內置受話器(RIC)類型。

傳統BTE助聽器尺寸較大，外殼中內置所有元件，采用定制及合身的耳模來確保提供可接受的聲音，但要求采用大電池來提供大功率，故會造成佩戴負擔。ITE助聽器的外殼比傳統BTE助聽器小，其中置有所有元件，但其電池尺寸較小，限制了輸出功率，且長時間佩戴會不舒服。相對而言，微型BTE外殼小巧雅致，能隱藏在耳后，而接收器恰好置于耳道中。這種助聽器電池尺寸小，同時還能支持長使用時間；而且由于接近耳道，提供極佳聲音效果。

安森美半導體提供用于微型BTE助聽器的完整數字信號處理混合系統方案Rhythm R3710。這器件采用符合RoHS指令的業界較小系統級封裝(SiP)，尺寸僅為4.57 x 3.12 x 1.52 mm，較傳統混合模塊小25%。 這混合系統封裝內包括處理語音算法的數字信號處理器(DSP)、EEPROM、模擬前端、射頻芯片及無源元件，還可根據要求集成其它IC(見圖3)。集成的24位DSP提供高于50 MIPS的運算能力，1.2 V工作時電流消耗低于700 μA。這SiP適合包括微型BTE助聽器在內的所有類型助聽器，能幫助克服助聽器組裝方面的主要電聲挑戰。

Rhythm R3710除了提供超小尺寸、高集成度和先進的語音處理，其它關鍵特性或優勢包括：集成iSenseDetect環境分類算法(根據環境自動調節助聽器，不需要存儲器選擇開關)、超低能耗(1枚10號電池正常情況下使用10天)、自適應降噪(提升嘈雜環境下的語音清晰度)、16頻帶音調均衡(靈活調節頻率響應，優化聲音品質)、8通道壓縮器、自適應反饋消除(提升適配速度)等。安森美半導體還提供全套軟件支援，ARK軟件易于集成到現有驗配軟件中。

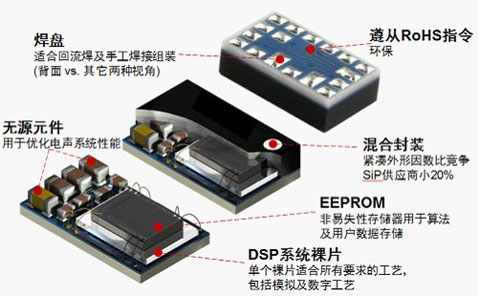

圖3： 安森美半導體業界較小混合系統封裝(SiP)集成了DSP裸片、EEPROM等眾多元件

安森美半導體為助聽器應用提供寬廣陣容的DSP系統方案，涵蓋兩種類型，以配合客戶的不同應用需求。一為預配置型，預配置了安森美半導體的音頻處理算法，相關產品除了Rhythm R3710，還包括Ayre SA3291、Rhythm R3910、Rhythm SB3229、Rhythm SB3231、CONSOLIDAT GA3227及FOUNDATION GA3216等；一為公開可編程型，能讓用戶使用自有的音頻處理算法，產品包括EZAIRO 5900系列。

2) 定制醫療ASIC案例研究

多種因素導致醫療設備需要定制ASIC而非標準分立元件方案。首先是低能耗。電池供電的醫療設備要求更長的使用時間。采用標準分立元件可能消耗太大電流，無法提供令人滿意的產品使用時間。相比較而言，ASIC方案提供低能耗優勢。其次是小尺寸。醫療設備通常要求小巧，以提供離散性和舒適度。使用標準元件可能令外形因數過大，而ASIC方案以高集成度提供小尺寸優勢。

其三為高壓。醫療應用的傳感器可能要求高壓偏置，同時產生極低電平的信號。使用分立元件來處理高壓及低壓時，傳感器接口電路通常太復雜且太大；而ASIC方案能集成高壓及低壓電路。四為低噪聲。醫療應用的專用人體傳感器捕獲到的信號極為微弱，應當提供低噪聲環境。使用標準分立元件時，漏電流或其它不想要的電流將壓過傳感器產生的信號；而ASIC方案提供高度的信號通道隔離及低噪聲。其五，長產品生命周期。醫療設備的產品生命周期可能超過10年，許多標準元件在醫療設備生產行結束前已被淘汰，而像安森美半導體這樣的聲譽好的ASIC供應商能夠配合長醫療產品生命周期。其六，低物料單(BOM)成本。采用分立元件設計的系統如果元件數量太多，則成本會高；ASIC提供集成方案，降低系統成本。

以連續血糖監測(CGM)應用為例，許多糖尿病患者使用CGM來連續監測血糖水平。在這種應用中，傳感器產生的信號為pA級。由于漏電流的緣故，使用分立方案可能無法采集到傳感器產生的信號。這種應用要求大于2 kV的ESD保護，且無漏電流影響，而使用標準ESD保護機制無法實現。此外，傳感器尺寸必須極小，而分立方案可能尺寸太大。不僅如此，這類應用要求電池較少能用6個月，而分立方案的電流消耗可能太大，縮短產品生命周期。

因此，這類應用需要定制ASIC。安森美半導體提供的CGM傳感器接口ASIC提供多重優勢，滿足應用要求。例如，這ASIC的專有模擬/數字轉換方案能夠捕獲pA級電流，同時工作能耗極低。它還應用專有的低漏電流半導體工藝(C3)，使用低漏電流的ESD保護焊盤，ASIC尺寸小于5 mm2，不影響總體產品尺寸。它的能耗也極低，平均電流消耗低于3 μA。

這醫療定制ASIC僅是安森美半導體豐富醫療定制ASIC陣容的其中一例。安森美半導體當前除了提供CGM應用的ASIC，還提供用于血?dú)夥治鰞x、心電圖(ECG)病人監測系統、關鍵指標監測、心率監測儀、脈搏血氧儀及自動體外除顫儀(AED)等應用的定制ASIC。這類醫療應用的客戶面臨多種挑戰，如需要更低功率及更小尺寸，要求用于專有傳感器的接口，但專有傳感器的接口需求通常不能以標準元件來滿足。安森美半導體則提供尺寸、功率及成本均令客戶滿意的定制ASIC方案，還提供標準ARM內核，且提供模塊化服務及完整方案。
