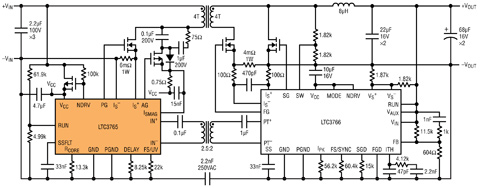

圖 1：LTC3765 / LTC3766 應用電路，VIN 范圍：18V 至 72V、 VOUT：12V/11A，12.5A 峰值

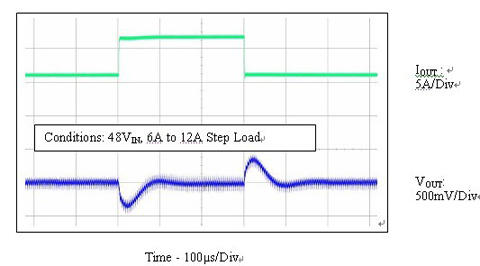

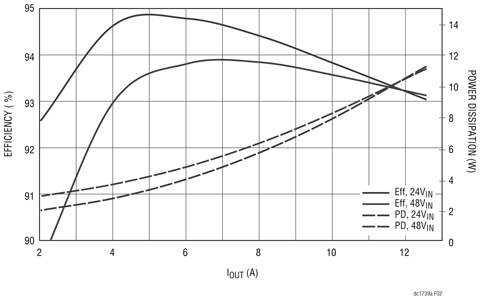

圖 2：典型的 LTC3765 / LTC3766 相關效率 / 功耗曲線和瞬態響應

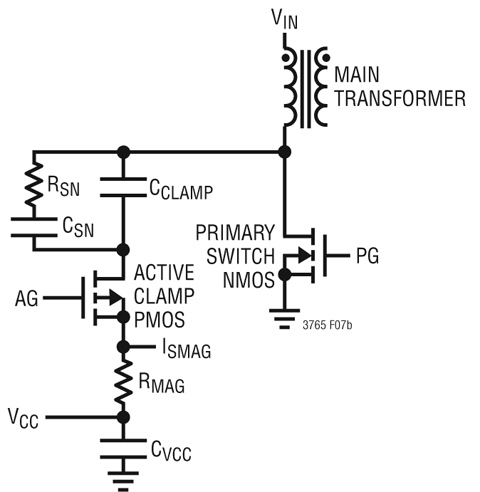

圖 3：監視變壓器磁通量密度

當 PMOS 斷開且 NMOS 主開關接通時，LTC3765 基于在 RUN 引腳上檢測到的輸入電壓以及由 RCORE 與地之間的電阻器定制的變壓器磁芯參數，在內部產生一個準確的勵磁電流副本。然后在接通時，由這個準確的內部副本限制該勵磁電流。與以前的方法不同，Direct Flux Limit 直接監視所積累的磁通量，并在提供較快的瞬態響應的同時，確保變壓器不會飽和。這種方法還允許轉換器干凈啟動，進入預偏置輸出 (例如電池充電器)，并在出現瞬間電壓差后重新啟動 (無盲區軟停止)。

自啟動

LTC3766 與 LTC3765 一起使用，以運用副端控制建立一個自啟動正向轉換器。因?yàn)檩^初在副端沒有偏置電壓可用，所以 LTC3765 必須在主端以開環方式管理啟動。當在主端首次加電時，LTC3765 運用其自己內部的振蕩器開始開環軟啟動。通過運用從 0% 到 70% 逐漸增大的占空比來開關主端的主 MOSFET，以向副端供電，該占空比是由 SSFLT 引腳電壓的上升速率控制的。在副端，偏置電壓可以直接從主輸出得到，或者通過峰值充電或其他簡單電路從變壓器副端得到。當 LTC3766 有足夠的電壓來滿足其啟動要求時，該器件就通過一個纖巧的脈沖變壓器向 LTC3765 提供占空比信息。

LTC3765 檢測這個信號，并將對柵極驅動器的控制任務轉交給 LTC3766，而 LTC3766 則繼續進行輸出電壓的軟啟動。典型情況下，當輸出電壓小于其較終值一半時，發生這種從主端到副端的切換。之后，LTC3765 斷開線性穩壓器，并通過一個內置整流器，從脈沖變壓器處為主端 MOSFET 取得偏置電源。

運行控制和軟啟動

LTC3766 的接通 / 斷開主控制功能由 RUN 引腳完成。該引腳具備精確的門限，且該門限具備內部和外部可調遲滯。這個引腳可用來監視副端偏置電壓或主輸出電壓，因此可控制在哪一點上進行從主端到副端的切換。或者，該引腳還可以直接由控制信號驅動。

當 RUN 引腳為高電平、在 VIN 和 VCC 引腳上有足夠的電壓以及在 SW 引腳上檢測到開關動作時，LTC3766 就開始順序軟啟動。請注意，LTC3766 在啟動順序軟啟動之前，必須在 SW 引腳上檢測到開關動作，以確保 LTC3765 已經準備好進行控制任務的切換。順序軟啟動開始時，首先測量 FB 引腳上的電壓，然后將軟啟動電容器電壓快速預設定為與輸出電壓相同。這么做是為了在控制任務從主端轉移至副端時，輸出電壓平滑地斜坡上升，并避免任何不必要的啟動延遲。一旦軟啟動電容器上的電壓達到合適的值，LTC3766 就通過脈沖變壓器發出一個簡短的脈沖序列，以鎖定與 LTC3765 之間的通信。從這一點開始，LTC3766 承擔主端 MOSFET 的控制任務，同時軟啟動電容器仍繼續充電至滿電壓。請注意，軟啟動電壓用來限制誤差放大器基準的有效值。在副端軟啟動間隔期間，這種方法保持對輸出電壓的閉環控制。

電流限制和其他保護功能

在大多數 DC/DC 轉換器中，都會提供電流限制，以在輸出過載情況下保護電源組件。通常情況下，這種電流限制不是很準確，而且較大輸出電流變化可能超過輸入和輸出電壓變化的 50%。當需要準確的電流限制時 (例如在電池充電應用中)，常常使用一個單獨的放大器來建立慢速反饋環路，以在預定較大值附近調節電流。因?yàn)檫@個環路是慢速的，以確保穩定性，所以該環路還允許瞬間流過非常大的輸出電流，而在有些系統中，這也許是不可接受的。

LTC3766 實現了一種獨特的平均電流限制電路，該電路快速、準確且易于使用。該電路不是使用一個慢速電流限制放大器，而是監視輸入和輸出電流以及輸出電壓或電源電壓，并進行快速和逐周期的糾正，以保持平均輸出電流實質上是恒定的。圖 4 說明了 LTC3765 / LTC3766 應用電路處于電流限制狀態下的典型性能。請注意，這種電流限制能力非常適用于電池充電應用。

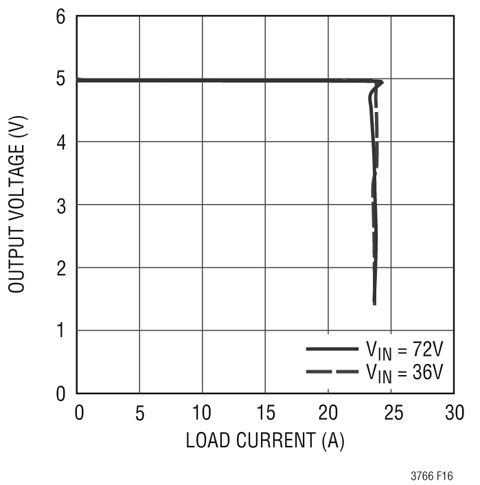

圖 4：典型的電流限制性能

除了 Direct Flux Limit 和平均電流限制，LTC3765 / LTC3766 芯片組還提供多種額外的保護功能。這些功能包括：面向同步開關的可調反向電流保護、輸出過壓保護和過熱保護，這些保護功能相結合，即使在較嚴酷的應用環境中，也可確保電源的可靠性和堅固性。

結論

較近在技術、設計簡化、仿真、成本節省以及對組件采購的全面控制方面均取得了進步，因此隔離式 DC/DC 轉換器用戶正在放棄現成有售的磚式設計。LTC3756 和 LTC3766 組合起來形成了一個相對簡單的有源箝位隔離型正激式轉換器，其具有直接磁通變壓器限制功能，能可靠地保護轉換器并實現快速瞬態響應；同時與可替代解決方案相比，還減少了組件數。無論設計定制電源是為了滿足特定尺寸、輸入和輸出要求，還是為了達到成本目標，這個非凡的芯片組都為高可靠性應用提供了全新的簡單性、很少的組件數和前所未有的靈活性。較后，這兩款器件非常易于用來建立解決方案。
