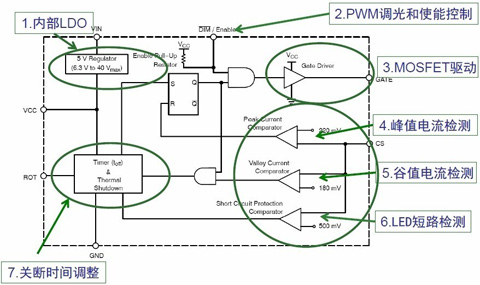

圖3：NCL30161內部框圖

NCL30161的控制邏輯如下，通過檢測LED的峰值和谷值電流，可以實現LED電流的滯環控制，LED的紋波電流控制在平均電流的±10%以內，由于同時控制LED的峰值電流和谷值電流，LED的平均電流恒定，不隨輸入電壓和串聯LED數量的變化而變化。MOSFET開通時，LED電流增加到達峰值電流220 mV時，MOSFET關斷；MOSFET關斷時，LED電流下降，內部關斷時間定時器決定關斷時間，達到定時時間，MOSFET開通時檢測谷值電流并根據檢測到的谷值電流調整下一次關斷時間，穩態時谷值電流被控制在180 mV。

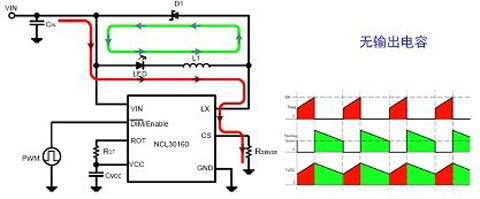

在圖4中右側可以看到NCL30161的典型電流波形，紅色為MOSFET開通時的電流路徑；綠色為MOSFET關斷時的電流路徑；右側較下面是LED電流波形，可以看到它是連續的，且紋波電流在±10%以內。

圖4：電流波形

由于MOSFET關斷時沒有電流，地端的電流檢測電阻無法檢測到電流，因此需要關斷時間設定電阻ROT來設置初始的關斷時間，關斷時間設定電阻只在啟動的時候起作用，啟動結束后由內部時間關斷定時器來控制關斷時間。選擇電阻值ROT時，首先利用等式(1)計算關斷時間；然后利用(2)計算電阻值：

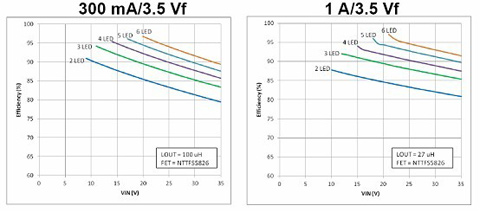

圖5是NCL30161典型應用的能效曲線。其外部MOSFET是安森美半導體的60 V NTTFS5826。左圖是300 mA輸出時不同LED數的效率曲線；右圖是1 A輸出時不同LED數的效率曲線，可以看到整個效率是比較高的。

圖5：NCL30161典型應用能效

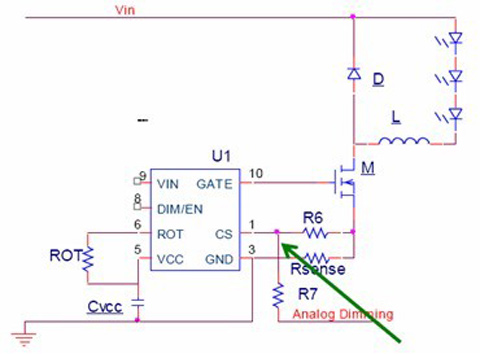

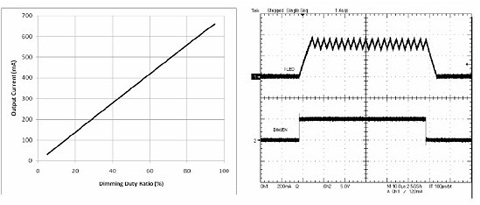

PWM調光功能可以通過DIM/EN腳實現；圖6中左圖是PWM調光占空比和輸出平均電流的曲線，可以看到PWM占空比和輸出電流的線性度很好。右圖是PWM調光信號高/低時LED電流的變化，可以看到電流的波動范圍很小。NCL30161也可以通過在CS腳的R7加入一個直流偏置電壓信號來實現模擬調光。這樣，施加的模擬電壓不同，LED電流就會變化，從而實現模擬調光，如圖7。

圖6：PWM調光

圖7：模擬調光

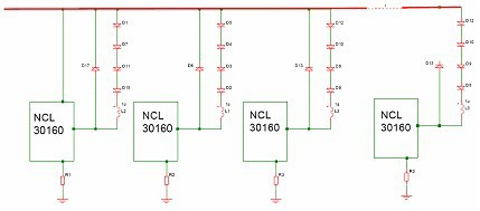

由于NCL30161是在輸入端連接LED串(電流檢測在地端)），在連接多串LED時，LED串的陽極可以共用一條母線，LED串連線數為n+1；而上端檢測LED電流的方式需要2n的連線數量，如圖8。

圖8：多串LED的連接

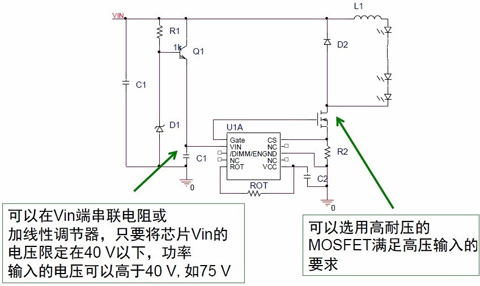

如果應用的輸入電壓范圍超過芯片的40 V耐壓，在要擴展輸入電壓范圍時，可以在Vin端串聯電阻或增加線性調節器，圖9中使用了一個三極管、一個穩壓管和一個電阻，將芯片Vin的電壓限定在40 V以下為芯片Vin供電；功率輸入部分的電壓可以高于40 V，如75 V，如圖9。這時，可以選用高耐壓的MOSFET來滿足高壓輸入的要求。

圖9：擴展輸入電壓

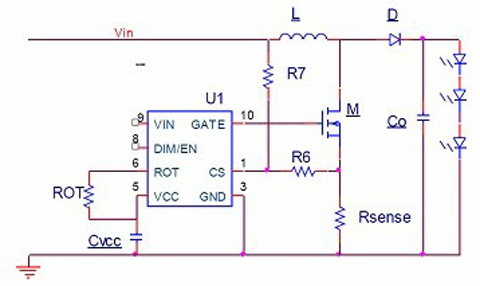

NCL30161除了可以實現降壓控制之外，還可以實現升壓控制，圖10是其典型電路。當沒有R7時，NCL30161可以在恒流輸入狀態工作，加入前饋電路R7后可實現恒功率輸入升壓控制。

圖10：恒功率輸入升壓控制

NCL30160的不同之處

除NCL30161以外，安森美半導體還為驅動大功率LED新推出一款NFET遲滯降壓、恒流高亮度LED驅動器NCL30160。這個新一代高能效的解決方案集成了MOSFET，電流提升到了1.5安培，損耗非常低，體積也更小，可較大限度地減少空間和成本，并集成了多種保護功能。

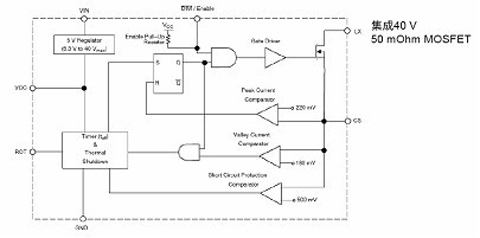

這款器件接受6.3 V至40 V輸入電壓，利用集成的1 A/50 mΩ低導通阻抗內部MOSFET及以100%占空比工作的能力，能夠提供能效高達98%的方案。由于集成MOSFET耐壓僅為40 V，因此NCL30160只適合于40 V以下輸入、1.2 A以下的應用。與NCL30161相同，其較高1.4 MHz的高開關頻率使設計人員可采用更小的外部元件，將電路板尺寸減至較小，成本降至較低。圖11是NCL30160的內部框圖。

圖11：NCL30160內部框圖

NCL30160為區域照明及路燈等講究高能效、高亮度的中大功率LED通用照明應用提供了極佳的方案，同時適用于MR16 LED燈泡等住宅應用。

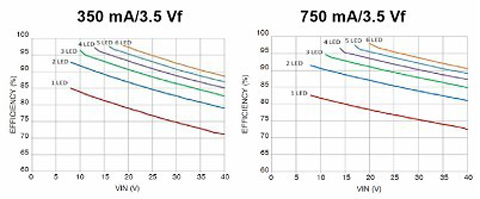

圖12是NCL30160連接不同LED數和不同電流時的能效曲線�？梢钥吹�，其能效是非常高的。

圖12：NCL30160典型應用能效

安森美半導體還為上述器件提供輔助設計工具和支持，包括Excel表格工具、評估板和24 V LED燈條應用注釋。在Excel表格設計工具中，工程師只需要填入輸入電壓、輸出LED的數量、LED的壓降和LED的數量，即可自動計算出所需的結果，非�？旖莘奖�。
