SPC產品在智能電網中的應用

一、        系統概述

國家“十二五”智能電網專項規劃指出，智能電網的建設重點將是通過現代先進技術的高度融合，全面提高大電網運行控制的智能化水平，以及供電服務的能力和水平，從而較終實現我國電網的跨越式發展；采用遵循IEC61850標準設計的工控機計算平臺是建立智能電網動態信息的較佳方案，以實現信息數字化、通信平臺網絡化、信息共享標準化，使得多種發電方式可以有機地形成一個整體，互相彌補各自的不足，以獲得較優的電網電力供應方式。

國家電網制定的《堅強智能電網技術標準體系規劃》，明確了堅強智能電網技術標準路線圖，是世界上首個用于引導智能電網技術發展的綱領性標準。國網公司的規劃是，到2015年基本建成具有信息化、自動化、互動化特征的堅強智能電網，形成以華北、華中、華東為受端，以西北、東北電網為送端的三大同步電網，使電網的資源配置能力、經濟運行效率、安全水平、科技水平和智能化水平得到全面提升。

“十二五”期間，國家電網將投資5000億元，建成連接大型能源基地與主要負荷中心的“三橫三縱”的特高壓骨干網架和13回長距離支流輸電工程，初步建成核心的世界一流的堅強智能電網。

二、        系統要求

智能電網（Smart Power Grids），就是電網的智能化，也被稱為“電網2.0”，它是建立在集成的、高速雙向通信網絡的基礎上，通過先進的傳感和測量技術、先進的設備技術、先進的控制方法以及先進的決策支持系統技術的應用，實現電網的可靠、安全、經濟、高效、環境友好和使用安全的目標；解決方案主要包括以下幾個方面：一是通過傳感器連接資產和設備提高數字化程度；二是數據的整合體系和數據的收集體系；三是進行分析的能力，即依據已經掌握的數據進行相關分析，以優化運行和管理。

電網智能化的六大方面：智能化變電站、發電、智能輸電、智能配電網、智能用電和智能調度；

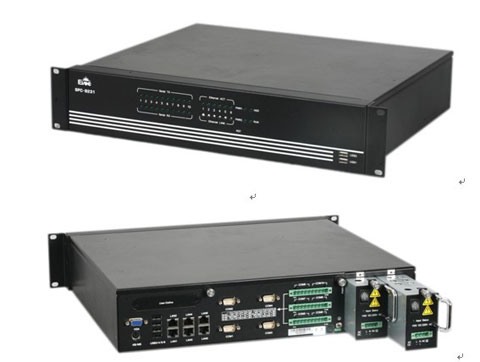

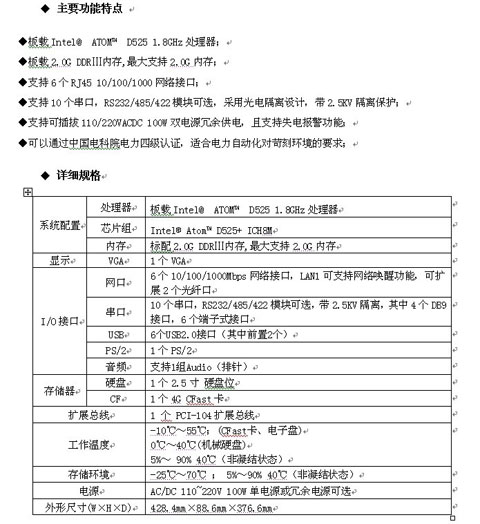

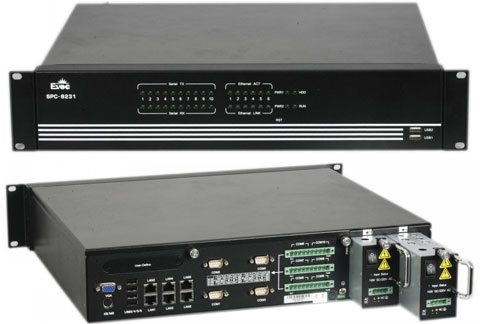

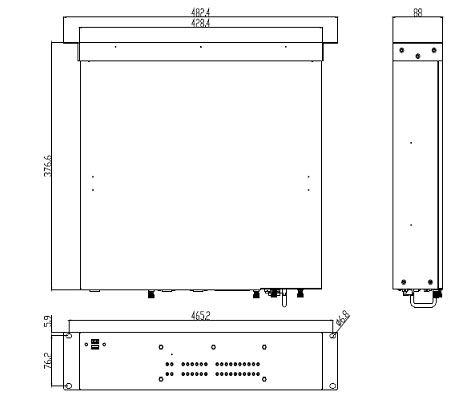

依據智能電網系統需求，對控制工控機的要求如下：

·         通過國家電科院電力四級認證、符合IEC 61850-3和IEEE 1613認證 ；

·         電源及接口滿足浪涌4級抗擾度、靜電4級抗擾度等要求；

·         電源輸入支持直流110V/220V，交流220V/50Hz供電，滿足冗余供電，支持整機不斷電更換、維護模塊電源;要求支持失電報警功能；

·         支持多種通訊接口和靈活的擴展（10個串口：采用光電隔離電路設計，實現整機在惡劣、復雜多變的電磁環境中穩定工作；6個網口；6個USB;1個VGA;1個擴展槽）；

·         標準19寸上架無風扇、低功耗、全密封產品；

三、        系統描述

從智能電網體系結構看，智能變電站是智能電網運行與控制的關鍵，作為銜接智能電網發電、輸電、變電、配電、用電和調度六大環節的關鍵，智能化變電站是智能電網中變換電壓、接受和分配電能、控制電力流向和調整電壓的重要電力設施，是智能電網“電力流、信息流、業務流”三流匯集的焦點，對建設堅強智能電網具有極為重要的作用。

 智能化數字變電站是由智能化一次設備、網絡化二次設備在IEC61850通信協議基礎上分層構建，能夠?qū)崿F(xiàn)智能設備間信息共享和互操作的現代化變電站。與常規變電站相比，智能化數字變電站間隔層和站控層的設備及網絡接口只是接口和通信模型發生了變化，而過程層卻發生了較大的改變，由傳統的電流、電壓互感器、一次設備以及一次設備與二次設備之間的電纜連接，逐步改變?yōu)殡娮邮交ジ衅�、智能化一次設備、合并單元、光纖連接等內容。

IEC61850將智能化數字變電站分為過程層、間隔層和站控層，各層內部及各層之間采用高速網絡通信。圖1為智能化數字變電站系統框架圖，實現以下電網變電站智能化目標：

·         實現電網運行數據的全面采集和實時共享，支撐電網實時控制、智能調節和各類高級應用。

·         實現變電設備信息和運行維護策略與電力調度全面互動。

·         實現全站信息數字化、通信平臺網絡化、信息共享標準化、高級應用互動化。

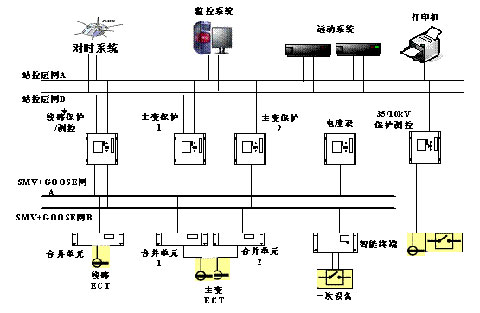

（圖1：智能化數字變電站系統框架）

隨著變電站自動化程度的提高，“四遙”功能（遙控、遙信、遙測、遙調）的普及，少人或無人值守模式在電力系統得到大力推廣，為電力部門節約了人力資源、提高了管理效率、提升了經濟效益，變電站綜合監控系統方案可以有效的解決應用，此綜合監控系統整合了視頻監控、環境監測、安全防范、消防報警、門禁、語音對講、智能控制、SF6 泄漏報警等子系統。

視變電站綜合監控系統采用了工控機為技術平臺，搭配電力平臺軟件，通過網絡可以實現地區所轄變電站的統一管理，通過級聯可以實現省市縣多級聯網監控。軟件采用模塊化設計，部署方便，操作簡便。作為電力系統生產管理的重要輔助手段，集成化、高清化、智能化的系統給變電站傳統視頻監控帶來了全新運作模式，為無人值守模式提供了可靠的保障。

視變電站綜合監控系統具有綜合監控、高清監控、智能分析、無線監控四大特點。

 ·         綜合監控改變了各系統獨立運行的局面，進行了整合優化并智能聯動，滿足了電力系統“減員增效”的需求。·          高清監控使圖像細節更清晰、監控范圍更廣、單位面積監控點更少，可以有效提高監控效能，減少設備投資�！�         智能分析變“被動監控”為“主動監控”，防患于未然，在事件發生初期就能及時發現并進行控制。

·         無線監控采用3G 技術，支持單兵系統的同時，還支持車載應急指揮，能滿足惡劣環境下的監控需求。

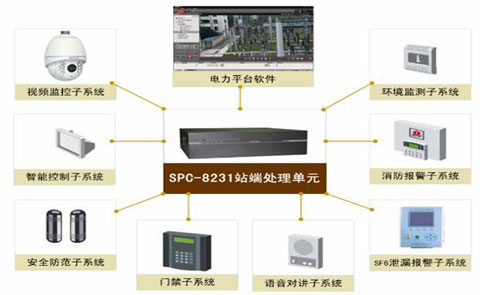

圖2為變電站綜合監控系統示意圖：
