凌華科技PCI-9846D高速數字化儀在火工品測試中的應用

2013年01月10日11:57:20 本網站我要評論(2)字號：T | T | T

關鍵字：應用電源數字工控工控機傳感器可靠性

作者：湯金偉，男，1983年5月，北京森羅南華科技有限公司，助理工程師，中國石油大學（北京）機械電子工程專業，現從事于測控系統集成工作。

一、應用背景

火工品是裝有火藥或者炸藥，受到外界刺激后產生燃燒或爆炸，以引燃火藥、引爆炸藥或做機械功的一次性使用的元器件和裝置的總稱。它常用于引燃火藥、引爆炸藥，還可作為小型驅動裝置，用以快速打開活門、解除保險及火箭級間分離等。

根據民用爆破器材術語GB\T 4659-2003規定，火工品一般有以下幾種分類方法[1]。

火工品按輸出特性可分為引燃火工品、引爆火工品、其他火工品三大類，詳見表1。

火工品按結構的狀況可分為簡單火工品和復雜火工品兩大類。

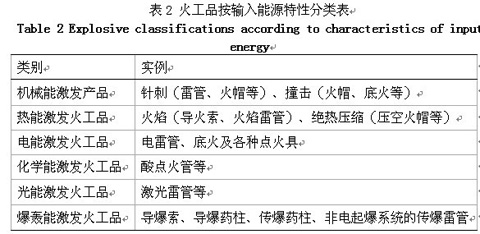

火工品可以分為機械能激發、熱能激發、電能激發、光能激發、化學能激發、爆轟能激發六大輸入激發能形式。從火工品輸入激發能形式進行分類，詳見表2。

火工品的輸出性能參數有很多，包括壓力、推力、溫度、沖擊加速度、位移、作用時間、橋路熔斷時間、延期時間等。這些性能參數的獲取方法是通過給被測試火工品提供足夠的電壓和電流去激發火工品作用，同時記錄下火工品輸出的各種參數。為了實現用一套設備對多種火工品的多項性能進行測試，更好、更充分的利用測試系統，因此有必要設計一種適用于多種火工品性能檢測的綜合測試系統。這樣就可以在一次試驗過程中獲得產品輸出性能的多個參數值，為產品性能設計和作用機理研究提供了豐富的信息量，對提高火工品設計質量和降低研制成本具有重要的參考價值[2]。

二、面臨問題

火工品試驗具有一定的危險性，因此，對系統的發火控制部分提出了很高的要求，點火控制器必須具有高可靠性，保證每次試驗的可靠發火，同時，繼電器的接觸觸電電阻要很小，不能影響產品發火性能；

火工品輸出性能測試屬于瞬態測試，信號變化比較快，需要配置高速同步數據采集卡進行快速記錄數據；

火工品試驗屬于不可重復的試驗，需要高可靠性的數據采集卡，保證每次試驗的成功；

火工品輸出性能參數比較多，針對不同的產品性能，使用不同的傳感器，需要配置靈活可變的信號調理模塊；

火工品試驗需要時同步觸發高速攝影機，因此要求采集卡具有TRIG IO接口去觸發外圍其他設備。

三、解決方案

根據需要搭建測試系統的要求，經過對市場上相關產品的調研，選擇以DEWETRON公司的信號調理模塊和凌華公司的PCI-9846D高速數據采集卡基礎，并自制點火控制器快速開發出了適合多種火工品試驗的儀器。

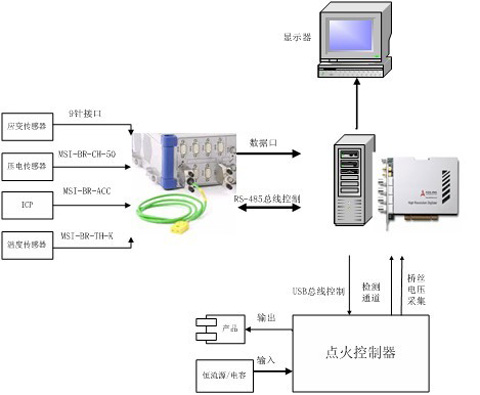

圖1 系統結構圖

本系統由傳感器、信號調理器、工控機、點火控制器等設備組成。工作過程如下：當工控機通過USB口控制點火控制器閉合繼電器時，火工品就處于發火狀態，此時，產品橋絲會在瞬間熔斷產生一個短脈沖電壓信號，即橋絲熔斷信號和產品作用的壓力或者推力等信號。用不同的傳感器去測試相應的物理信號，傳感器輸出微弱的電壓或電荷信號到信號調理器，信號調理器利用放大器將微弱信號放大到5V，并濾除高頻信號，放大器的放大倍數和濾波頻率由工控機通過RS-485總線進行控制設置。經過調理后的信號就可以用采集卡進行讀取，而信號變化速度非�？欤圆捎酶咚倏ㄟM行測量。測試完畢后，就可以在本系統軟件中進行數據處理與分析、保存數據、生成報告的操作。

1. 信號調理器

為了滿足技術要求中數據采集系統的4通道可以任意連接不同的傳感器的要求，即實現萬能通道的功能，本系統的信號調理器選擇奧地利Dewetron公司的DEWE-31-16信號調理器[3]。

（1）放大器主要性能指標：

· 輸入量程從±2.5mV到±10V程控可調；

· 可以程控輸出0~12V的激勵電壓；

· 可以為1/2或者1/4橋應變傳感器提供內部橋路補償；

· 內部包含50K和100K的并聯電阻；

· 支持TEDS傳感器。

圖2 放大器

（2）濾波板主要性能指標：

· 16通道2階低通濾波；

· 低噪聲濾波設計；

· 各個通道獨立設置濾波頻率功能；

· 由程控放大器直接控制；

· 濾波頻率100Hz，1KHz，10KHz，30KHz，100KHz。

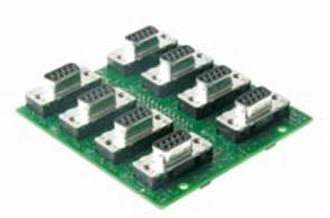

圖3 濾波板

2. 采集卡---PCI-9846D高速采集卡[4]

· 4通道同步采樣，每通道較高采樣率可同時達到40MSps；

· A/D分辨率：16位；

· 通道耦合方式：DC；

· 輸入阻抗：可以軟件設置50歐姆或者1M歐姆；

· 時鐘：本地時鐘、外部時鐘、總線時鐘、PCI 40MHz；

· 觸發方式：預觸發、后觸發、中間觸發、延遲觸發；

· 觸發電平：觸發電平在量程范圍內256級程控設置，外觸發電平是TTL電平；

· 觸發源：軟件觸發、數字IO口觸發、通道觸發；

· 板載內存：512M；

圖4 PCI-9846D

3. 點火控制器

點火控制器是為了實現系統在測試火工品時，調節發火電流，自檢回路連接情況以及用于產品發火的功能。

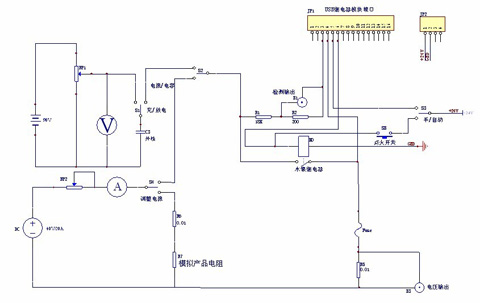

圖5 點火控制器原理圖

當產品選擇用恒流源發火時，需要調節好產品的發火電流，首先，用低阻測試儀測量產品的電阻，根據這個阻值，調節模擬產品電阻的滑動變阻器R7，用它來代替產品電阻進行電流的調節，然后根據電源的電壓旋鈕和外接的滑動變阻器RP2，調節發火電流至設計值。

當產品選擇用電容發火時，首先要把S1開關撥向充電狀態，由干電池給電容充電，通過查看靜電電壓表看電容的電量，待充滿后，把S1撥向放電狀態準備發火。

在發火之前，要進行自檢，即檢查整個發火線路是否連接正常。方法是在保證產品不被激發的條件下，閉合自檢回路的繼電器，讓電流通過回路看其是否有數值。根據產品的特性，自檢電流必須小于5mA才能確保產品不作用。因此，根據產品的較大發火電壓就可以計算出自檢回路所需串聯的電阻大小
