研祥工業以太網交換機產品——在數字化變電站應用

一、        系統概述

國家數字化變電站是以變電站一、二次設備為數字化對象，以高速網絡通信平臺為基礎，通過對數字化信息進行標準化，實現信息共享和互操作，并以網絡數據為基礎，采用智能化策略實現測量監視、控制保護、信息管理等自動化功能的變電站。

二、        系統要求

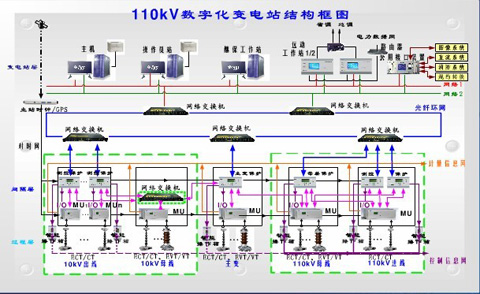

如圖中所示，電力數字化變電站主要分為站控層、間隔層、過程層。

站控層主要在數字變電站中心機房，連接中心機房的各種管理控制服務器和工作站，并提供實現北斗時鐘同步服務；使用工業交換機通過環網連接下面的間隔層匯聚傳輸交換機，使用多線路多光釬的環網機制，然后對過程層的一次電力設備和二次電力設備，及智能用電設備進行以太網連接，根據需求可以使用機架二層工業交換機或?qū)к壥焦�業交換機安放在過程層，實現電力智能設備的互聯，然后使用EAPS\ERPS等光釬環網上聯及間隔層，間隔層可以使用二層或三層可以管理的模塊化工業交換機承建，再使用環網上聯節點至站控層，實現設備信息傳輸平臺。

三、 系統描述

交換機作用：數字化變電站監控層網絡數據的特點是突發性強、數據量大，傳送實時性要求不高。GOOSE網絡數據特點是數據量不大，具有突發性，傳輸要求可靠性高、實時性強。通過對交換機端采用虛擬局域網劃分VLAN網絡，減少?gòu)V播報文的轉發范圍，也可以抑制網絡風暴。交換機需支持優先級、虛擬局域網。這要求交換機必須帶網管軟件，以便用戶方便設置參數。

四、 系統框圖

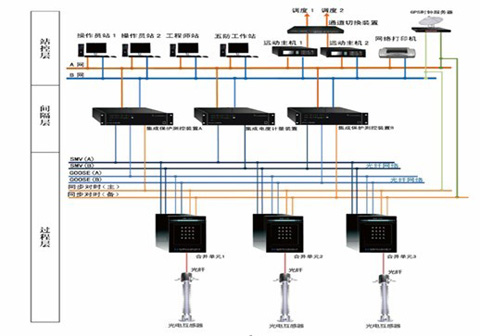

現階段，EVOC交換機產品主要集中應用在間隔層。如下圖所示：

五、 項目產品清單

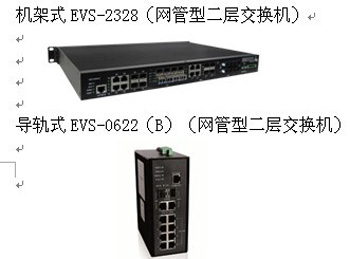

EVOC工業交換機：

六、 EVOC產品優勢

EVS-2328 技術特點

1. 國家電網公司招標選型A級

2. 符合IEC61850-3變電站通信網絡和系統認證標準以及IEEE1613規范

3. 模塊化，10余種業務模塊

4. 多種通用冗余電源輸入24/48 VDC或110/220 VDC/VAC

5. 支持QoS、VLAN、IGMP Snooping/GMRP等管理功能

6. 工作溫度范圍-40℃～85 ℃

EVS-0622（B）技術特點

1. 緊湊靈活、彈性端口設計、IP40防護等級

2. 工作溫度-40℃～+85℃ 、EMC4級、無風扇、環網冗余、拓?fù)浒l(fā)現

3. 支持設備掉電軟硬件告警、通用冗余電源輸入DC 12～48V+/-10%

4. 支持-40℃～+85℃寬溫工作范圍

七、結論

此類設備基礎要求：電力及交通使用的工業交換機支持電力各協議要求及等級要求，國家電網A級認證、滿足IES61850-3，IEEE1613等規范要求，支持各種工業電源接入、支持高低寬溫、EMC防御等級及外殼防護等級等，相應產品測試都必須滿足各行業認證要求。
