構建新型儀器：軟件定義的儀器

LabVIEW軟件結合創新型硬件，為儀器設備帶來永久性的變化

作者: Charles Schroeder, 美國國家儀器公司測試市場部總監

如同每個孩子所擁有的第一套LEGO®玩具改變了他們對世界的認識一樣，26年前，美國國家儀器通過NI LabVIEW系統設計軟件，重新改變了人們對儀器的認知。今年，NI將再次重演歷史，發布一款新型儀器，幫助測試工程師擺脫廠商定義儀器的束縛。

許多年來，儀器的基本模式?jīng)]有太大的改變。需要進行測試工作的工程師和科學家必須先從測試測量供應商處購買功能固定的硬件，然后在標準臺式計算機上使用諸如LabVIEW之類的軟件，通過信號處理，決策，自動化等方式擴展硬件的功能。而模塊化儀器的出現是一個巨大的飛躍，并成為了自動化測試系統的既定標準。但是模塊化儀器中的許多功能已由廠家在嵌入式固件中定義完畢，用戶無法對固件進行更改以滿足特定的應用需求。

然而，對于許多其他的應用來說，固定功能的硬件理念已經過時。傳統的手機生產商正努力快速轉向基于軟件的智能手機。客戶希望通過在設備上運行的軟件獲得更多的控制，使得他們的手機具備滿足特定個人需求的功能。而測試設備也不外乎此。

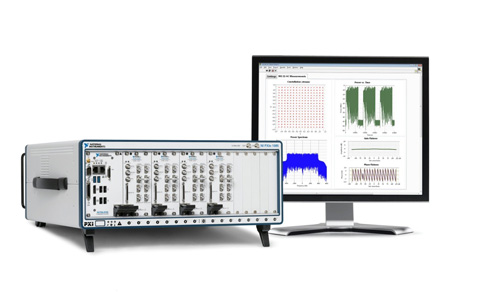

您現在可以使用首款軟件定義的儀器，NI PXIe-5644R矢量信號收發器（VST），來體驗至今較具靈活性的自定義測試儀器。

軟件設計儀器具備的三個本質特性：

·           使用基于FPGA的開源固件設計的儀器硬件，具有即時可用的特點，并包含豐富的范例代碼。

·           優秀的系統設計軟件能夠降低自定義硬件儀器設計的復雜度。

·           從集成一個固定功能的設備到設計出用戶真正需要的儀器，這是一個根本性的理念改變。

使用開源的基于FPGA固件的硬件

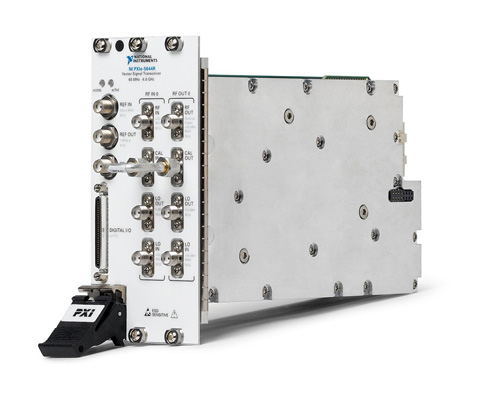

新的NI PXIe-5644R VST尺寸更小，成本更低，能更加徹底地以軟件為核心�；�于行業領先的FPGA技術和完全基于LabVIEW編寫開源軟件和固件的原則，VST硬件設計可以盡可能地將射頻轉換成比特。使用靈活的軟件設計方案來替換固定的廠家定義的硬件，VST可幫助測試工程師設計出他們真正需要的儀器功能。

圖3：用戶可以使用LabVIEW FPGA模塊來對VST上的FPGA進行編程，其具有整合浮點計算和分析的特性

用戶可以使用LabVIEW FPGA模塊（在較新的2012版本中還增加了許多新的功能）對VST上的FPGA進行編程。諸如整合浮點計算和分析的功能可以提供給用戶更多的選擇進行代碼移植和復用，并提供了一個新的優化技術以生成高性能的FPGA IP核。

對儀器的全新認知

在經過數十年學習如何對廠家定義的儀器進行編程后，用戶現在可以使用NI PXIe-5644R VST和LabVIEW來設計自己的儀器。

通過軟件設計的方法，用戶不用再去問：“我如何才能讓這個盒子發揮廠家預先設計的功能？”相反地，用戶會開始問：“如果我能讓這臺儀器做我想讓它做的事情，我會讓它做什么，我該如何去做呢？”

較早使用VST的用戶將他們的設備用于以下應用：

• 將協議嵌入到儀器中以搭建協議感知的射頻測試器

• 通過整合的實時通道模型來仿真現場射頻設備測試

• 使用硬件在環技術對射頻功率放大器的非線性進行伺服

• 軟件定義無線電以未來射頻標準進行原型開發

對于部分人來說，其應用和未來的發展是顯而易見的；而其他的人則會需要一段時間才會接受這個新方法。就如同當年用戶授權的智能手機的出現一樣�，F(xiàn)在回頭去看，我們無法想象不能使用智能手機去實現無數應用的生活，但當?shù)谝徊恐悄苁謾C(jī)問世時，大多數的人還只是把它認為是一部普通的手機。一旦軟件定義的儀器成為主流，你對儀器的看法又會如何改變呢？

了解VST的詳情請?jiān)L問www.ni.com/vst/zhs。
