電子應用設計人員現今面臨的一項極重要挑戰是將電子系統能耗降至較低。為了達到此目的，大多數系統利用不同的低功率模式，幫助降低整體功耗。在利用不同工作模式時，系統供電電流差異極大，低者如休眠模式下僅為數微安(μA)或不足1微安，高者如完整功率模式下達數十毫安(mA)甚至數百毫安。低壓降線性穩壓器(通常簡稱為LDO)是任何電源系統的常見構建模塊，而線性穩壓器的選擇對系統總體能耗有重要影響。不僅如此，系統設計常常要求LDO不僅具有超低靜態電流特性，還應當提供良好的動態性能，確保提供穩定及無噪聲的電壓輸入端，適合敏感電路應用。這些要求還常常相互排斥，為IC設計人員帶來切實的挑戰。因此，市場上同時滿足兩方面要求的LDO為數不多。

本文將探討在選擇LDO時需要在提供低IQ與良好動態性能之間進行的折衷，及現時一些能達至可接受的平衡的技巧。

選擇LDO時要顧及的因素

為低功率應用選擇線性穩壓器時，工程師主要搜尋符合他們輸入電壓及輸出電流規格的超低IQ(本文的定義是靜態電流IQ<15 μA) LDO。當根據IQ規格來進行選擇可提供一些很好的LDO電流消耗相關的初始信息，但I(xiàn)Q相同或近似的兩款LDO在動態性能方面可能差異很大。如果我們回想起來IQ的定義是沒有施加任何負載條件下的接地電流消耗，那么IQ就變成一個實際參數了。在實際案例中，可能更適宜于查看極輕載條件下的接地電流消耗(數微安至數百微安)。需要說明的是，在評估不同制造商的各種LDO產品后，不難發現數據表中的IQ規格僅針對的是完美的空載條件，而非較真實的10至100 μA輸出負載。某些時候，知道與輸入電壓或溫度相關的接地電流特性也有實質意義。市場上某些穩壓器在輸入電壓下降時接地電流明顯增大，LDO進入其壓降區。在選擇用于電池供電設備的LDO時，這可能是重要因素。其它意料之外的電流消耗可能對產品有負責影響，大幅縮短電池使用時間。如果應用在大部分時間處于空閑或休眠狀態，僅消耗極小電流，這種意料之外的影響就尤為嚴重了。設計人員應常閱讀數據表的IQ規格，而且若有可能，在決定選擇某個特定LDO之前，還要審查相關的IQ與ILOAD對比圖表。

超低IQ LDO的動態性能參數

影響超低IQ LDO穩壓器動態性能參數主要有兩項因素。一是使用的技術節點。安森美半導體的大多數超低IQ LDO采用的是先進的CMOS或BiCMOS技術，并提供針對低功耗、高速電源管理IC優化的特定工藝流程。雖然恰當?shù)募夹g(shù)選擇必不可少，但很明顯的是，這還不能確保LDO穩壓器具有良好的動態性能。確定較終性能的第二個關鍵是設計LDO時應用的設計技術，而這來自于此領域的設計經驗。安森美半導體在這個領域擁有40多年的經驗，較新世代的器件同時提供超低噪聲、良好的電源抑制比(PSRR)及超低IQ。為了詳細闡明這一點，下文將探討不同類型穩壓器的動態性能。

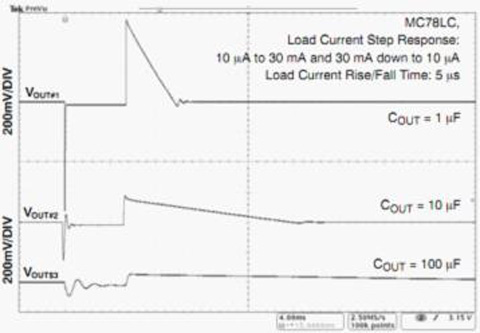

圖1：MC78LC負載瞬態改善。

不同類型的超低IQ LDO簡介

1) 恒定偏置LDO穩壓器

傳統上的超低IQ CMOS LDO使用恒定偏置(constant biasing)原理。這表示在能夠提供的輸出電流范圍內，接地電流消耗保持相對恒定。如MC78LC或NCP551器件，各自的接地電流IGND(或靜態電流IQ)分別為1.5 μA和4 μA。這些器件非常適合性能要求相對不那么嚴格的電池供電應用。它們的主要劣勢是動態性能較差，如負載及線路瞬態、PSRR或輸出噪聲等。通常可以使用較大的輸出電容來調節動態性能。圖1顯示了通過將輸出電容由1 μF增加至100 μF來改善MC78LC的負載瞬態過沖及欠沖。

但提升輸出電容COUT并不總是能夠提供想要的性能，甚至還可能更麻煩，因可能需要增加額外保護二極管，或某些應用要求快速設定時間、小尺寸方案或小浪涌電流。在這些情況下，推薦使用后文提到的一些更新的LDO。

2) 正比例偏置LDO穩壓器

為了改善恒定偏置(恒定IGND) LDO較弱的動態性能，一些相對較新器件的接地電流與輸出電流成正比例地變化。這樣的LDO有如安森美半導體的NCP4681及NCP4624，兩者的典型靜態電流分別為1 μA和2 μA。圖2顯示了正比例IGND LDO所使用的概念。這些器件被設計為在輸出電流IOUT > 2 mA時IGND開始上升。這就確保LDO在輕載時的電流消耗實際上恒定，符合數據表中的IQ規格。

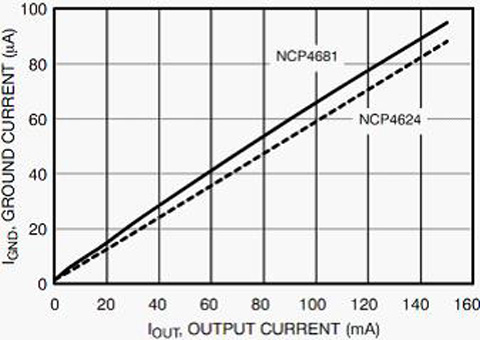

圖2：NCP4681、NCP4624的IGND vs. IOUT

3) 自適應偏置LDO穩壓器

為了同時提供極佳的動態參數及超低IQ，較新代的安森美半導體LDO應用了稱作“自適應接地電流”的技術。這些穩壓器使用特殊技巧來在某種輸出電流電平提升接地電流，而不會損及輕載能效。正因?yàn)榇�，終端應用可以提供良好的負載/線路瞬態、PSRR及輸出噪聲性能的優勢。帶自適應偏置技術的IC有如NCP4587/NCP4589及NCP702，IQ分別為1.5 μA和9 μA。NCP702還在噪聲方面進行了額外優化，100 Hz至100 kHz噪聲帶寬時的典型噪聲僅為11.5 μVRMS。它非常適合于為要求長電池使用時間及小方案尺寸環境中的敏感模擬及射頻電路供電。

圖3：NCP702輸出噪聲密度

三類超低IQ LDO動態性能比較

圖4顯示了上述三類超低IQ LDO的接地電流與輸出電流對比圖。比較中使用的所有LDO都具有在1 μA至1.5 μA之間的極相近靜態電流規格。它們的接地電流與輸出電流的相關關系大為不同。因此，這些穩壓器的動態性能也差異極大。NCP4587作為自適應偏置LDO，其負載瞬態性能優勢很明顯。三款器件的瞬態幅度比較如圖5所示。

圖4：IGND vs. IOUT比較

圖5：負載瞬態比較

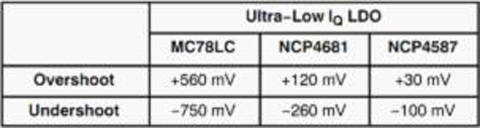

表1：超低IQ LDO負載瞬態幅度比較

AE引腳功能

另一值得提及可以用于改善超低IQ LDO動態參數的特性通常稱作Auto-ECO(AE)功能(見圖6)。將額外的AE引腳設為邏輯低電平時，用戶可以將LDO穩壓器配置為自適應接地電流超低IQ LDO。將AE引腳拉至高電平時，低輸出電流時的接地電流消耗上升至約40 μA，實質提升從極輕載到高負載條件下的負載瞬態響應。在負載電流較大時，兩種工作模式下IGND大致相等，動態性能基本沒有差別。圖7顯示了AE引腳狀態影響LDO穩壓器的接地電流消耗。

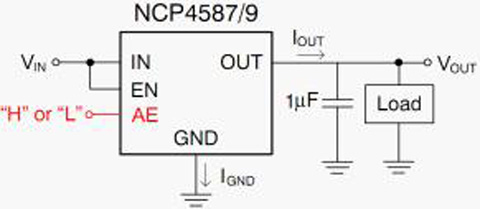

圖6：帶AE引腳的NCP4587/9 LDO電路圖
