利用XPS工具快速生成Virtex FPGA的板支持包

        具有嵌入式處理器的 平臺 FPGA 為您提供前所未有的靈活性、集成度和高性能。目前，在單個可編程邏輯設備中開發極其復雜且高度定制化的嵌入式系統已成為可能。

        隨著芯片性能的不斷增加，如何使設計方法始終高效、多產，成為人們面臨的主要挑戰。嵌入式系統開發的關鍵活動之一是開發板支持包 (BSP)。利用 BSP，可以使嵌入式軟件應用程序成功地初始化，并與連接到處理器的硬件資源進行通信。典型的 BSP 組件包括引導代碼、設備驅動程序代碼和初始化代碼。

        創建 BSP 是一個冗長而繁復的過程，并且在微處理器復合體（處理器和相關的外設）每次有所變更時都得再次進行。對 FPGA 而言，迅速的設計循環加上平臺的靈活性，會使得管理 BSP 的任務更為艱巨（圖 1）。這一情況迫使人們尋找更有效地管理 BSP 的方法。

        本文將描述 Xilinx 提供的一種創新解決方案，它可以簡化 RTOS BSP 的創建和管理。我們選擇了 WindRiver VxWorks 流程來闡明這一概念，但其蘊含的技術是通用的，同樣適用于支持 Xilinx® 處理器的所有其他操作系統解決方案。

傳統嵌入式平臺

平臺 FPGA

OPB 仲裁器

低速外設

定制外設

PLB-OPB 橋接

不同于

PLB 仲裁器

存儲控制器

高速外設

•固定外設

•固定地址映射

•固定 BSP

•基于設計的外設

•每個板都是獨特的定制產品

•需要創建高效的定制 BSP

                                    圖 1 – 平臺 FPGA 靈活性要求軟件 BSP 生成過程具有高效率
Xilinx 設計流程和軟件 BSP 生成

        Xilinx 處理器的設計包含硬件平臺裝配流程和嵌入式軟件開發流程。這些流程都通過 Xilinx Platform Studio (XPS) 工具加以管理，該工具屬于 Xilinx 嵌入式開發套件 (EDK) 的一部分。

        設計通常始于在 XPS 中裝配與配置處理器及與其相連接的配件。定義好硬件平臺后，就可以配置系統的軟件參數了。

        Platform Studio 的一個主要特點是，它可以根據您對處理器、外設和嵌入式操作系統的選擇和配置來定制 BSP。系統通過硬件設計的疊代改變而發展，同時，BSP 隨著平臺而發展。

        自動生成的 BSP 可賦予嵌入式系統設計者以下能力：

•  自動創建與硬件設計完全匹配的 BSP
• 使用預認證的組件消除 BSP 設計錯誤
• 立即啟動應用軟件開發，增加設計者的產量

創建用于 WindRiver VxWorks 的 BSP

        Platform Studio 可生成用于 Xilinx Virtex™-II Pro 和 Virtex-4 FPGA 中的 PowerPC™ 405 處理器及其外設的定制 Tornado 2.0.x (VxWorks 5.4) 或 Tornado 2.2.x (VxWorks 5.5) BSP。生成的 BSP 包含系統必需的所有支持軟件，包括：引導代碼、設備驅動程序和 VxWorks 初始化。

        在 Platform Studio 定義完具有 PowerPC 405 處理器的硬件系統后，只需遵循以下三個步驟即可生成用于 VxWorks 的 BSP：

• 使用軟件設置對話框（見圖 2）選擇要為系統使用的操作系統。Platform Studio 用戶可選擇 vxworks5_4 或 vxworks5_5 作為其目標操作系統。
• 選擇了操作系統后，可轉到資料庫/操作系統參數標簽（如圖 3 所示），根據定制硬件調整 Tornado BSP。您可以選擇系統中的任意 UART 器件作為標準 I/O 器件（標準輸入和標準輸出）。這將使該設備被用作 VxWorks 控制臺器件。
  您還可以選擇將哪些外設作為連接外設，將哪些器件緊密集成到 VxWorks 操作系統。例如，Xilinx 10/100 以太網 MAC 可以集成到 VxWorks 增強型網絡驅動（Enhanced Network Driver 即 END)接口�；蛘�，不必將以太網器件連接到 END 接口，而從 VxWorks 應用程序直接訪問它。
• 選擇“工具 > 生成資料庫”和 BSP 菜單選項，生成 Tornado BSP。生成的 BSP 與傳統的 Tornado BSP 相似，位于 ppc405_0/bsp_ppc405_0 下的 Platform Studio 項目目錄中（見圖 4）。




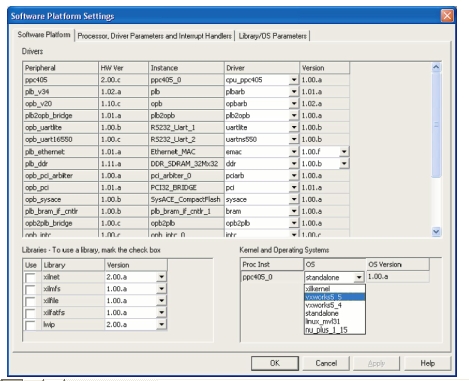

  圖 2 – 設置選擇嵌入式操作系統



  圖 3 – 配置具體操作系統的參數

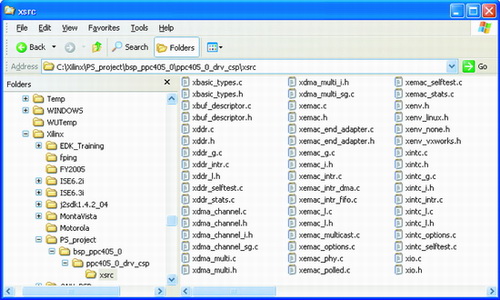

圖 4 – 生成的 BSP 目錄結構

        通過 Platform Studio 生成的 Tornado BSP 具有一個 Makefile 文件，如果希望使用 Diab 編譯器而不是 Gnu 編譯器，可在命令行修改此文件。

        Tornado BSP 完全獨立，并可以傳輸?shù)狡渌�目錄位置，�?BSP 的標準 Tornado 安裝目錄：target/config。

定制 BSP 詳細信息

        由 XPS 生成的用于 VxWorks 的 BSP 與大多數其他 Tornado BSP 相似，只是 Xilinx 設備驅動程序代碼的位置有所不同。與 Tornado 相關的現成的設備驅動程序代碼通常位于 Tornado 分布目錄的 target/src/drv 目錄中，而由 Platform Studio 自動生成的 BSP 的設備驅動器代碼位于 BSP 目錄本身中。

圖 5 – Tornado 2.x 項目：VxWorks 標簽

        基于 FPGA 的嵌入系統之動態特性是造成此微小差別的原因。因為基于 FPGA 的嵌入系統可以用新的或更改后的 IP 重新編程，設備驅動程序可以改變，因此就需要對設備驅動程序源文件進行更為動態的放置。表 4 為自動生成的 BSP 的目錄樹。Xilinx 設備驅動程序放置在 BSP 子目錄 ppc405_0_drv_csp/xsrc 中。

        Xilinx 設備驅動程序在 C 盤中執行并分布在數個源文件中，這點不同于傳統的、通常由單個 C header 和執行文件組成的 VxWorks 驅動程序。此外，對于設備驅動程序，既有獨立于操作系統的執行，又有可選的依賴于操作系統的執行。

        驅動程序的操作系統獨立部分應同任何操作系統或處理器一起使用。它提供了一種應用程序接口 (API)，能提取基礎硬件的功能。驅動程序的操作系統附屬部分對驅動程序進行調整，使其得以在 VxWorks 之類的操作系統下使用。例子有串行端口使用的 Serial IO 驅動程序和以太網控制器使用的 END 驅動程序。只有能被緊密集成到標準操作系統接口的驅動程序才要求操作系統附屬驅動程序。

        Xilinx 驅動程序源文件加入 VxWorks 映像構件的方式同
