MAX5033的高亮度LED電源原理圖

　　MAX5033為易于使用、高效率、高壓、降壓型DC／DC變換器，工作于高達76V的輸入電壓，空載時僅消耗350微安的靜態電流。MAX5033為采用PWM技術的開關式變換器，重載時工作在固定的125kHz開關頻率，輕載時可自動切換到脈沖跳頻模式，以達到低靜態電流和高效率。MAX5033內置頻率補償電路，簡化了電路應用。器件內部采用低導通電阻、高電壓DM0S晶體管，以獲得高效率和降低整個電路成本。此器件還具有欠壓鎖存、逐周期限流、間歇模式、輸出短路保護及熱關斷保護功能。
　　MAX5033可提供高達500mA的輸出電流，提供外部關斷模式，具有10pA（典型）的關斷電流。MAX5033 A／B／ C型號分別提供固定的3．3V、5V或12V輸出電壓；MAX5033D提供1．25～13．2V的可調輸出電壓。MAX5033采用節省空間的8引腳SO或8引腳塑料DIP封裝，工作在工業級（0～＋85℃）溫度范圍內。

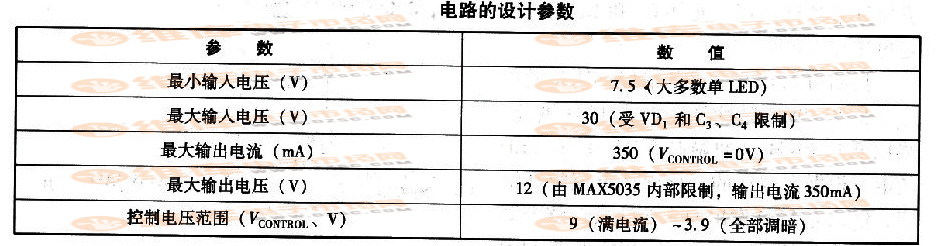

　　采用MAX5033驅動高亮度白光LED電路原理圖如圖所示，這款基于電感的buck變換器能夠準確控制流過白光LED（或幾個串聯白光LED，總電壓為12V）的電流。MAX5033的開關頻率為125kHz，輸入電壓可高達76V（需使用更高額定電壓的輸入電容和二極管）。此電路可以在較寬的輸入電壓范圍內保持恒定的白光LED電流。下表列出該電路的設計參數。通過調節控制電壓（0～3．9V），MAX5033能夠在LED_A和LED_K端產生近似0～350mA的輸出電流。
