基于Windows CE的通信技術研究

　　摘要：討論Windows CE所支持的兩種基本通信技術，即串行通信和網絡通信，并通過Win32 API描述了基于Windows CE的平臺如何建立各種串行連接和網絡連接。對于各種連接實現途徑，指出其與桌面計算機的區別。

　　1 Windows CE通信簡介

　　Windows CE是一個面向移動計算和嵌入式應用的操作系統，其突出的優點是模塊化、可定制、完備性、實時性、通信功能強大和基于Win32應用程序編程接口。目前，隨著運行于Windows CE平臺的手持電腦（HPC）、掌上電腦（PPC）、個人數字助理（PDA）的逐漸普及，許多諳熟Windows桌面平臺的Win32開發者開始轉向?yàn)檫@些數據終端和移動設備開發應用軟件。盡管Windows CE平臺上的應用軟件也基于應用編程接口API，但Wndows CE API與Win32 API是有明顯區別的，前者只是后者的一個子集，而且，為了滿足不同設備的硬件功能，Windows CE API還進行了許多特殊擴展。在這些擴展中較為人所關注的是Windows CE平臺上各種通信功能的實現方法。

　　Windows CE對通信的支持是十分靈活的，可完成的通信任務包括：從網絡或臺式機下載文件；基于Windows CE的設備之間的信息交換；發送和接收電子郵件；向服務器發送數據；瀏覽Internet；閱讀條形碼等。為了實現這些不同的通信要求，Windows CE能支持多種通信硬件，如串行電纜、紅外線收發器，無線收發器、調制解調器和條形碼閱讀器等。針對這些硬件，Windows CE支持兩種基本的通信技術：串行通信和網絡通信。

　　2 Windows CE中的串行通信

　　串行通信要求收、發雙方有直接的點對點的連接。通過串行電纜或紅外線收發器（即IR收發器）均可實現這種通信方式。從軟件的觀點來看，各種串行通信設備都是用COM端口名來標識的（如COMl、COM2等）。在Windows CE 2.x中，COM端口被存貯在注冊表的\HKEY_LOCAL_MACHINE\Drivers主鍵下，如果系統中已經安裝了某種串行設備，則可以通過注冊表的\HKEY_LOCAL_MACHINE\Active主鍵來查看�；�于COM端口的串行通信與文件的讀、寫所使用的API函數是相同的。

　　與桌面平臺情況不同的是，當使用IR收發器時，Windows CE支持兩種紅外串行通信途徑。一種途徑是將IR收發器當作串行電纜對待，稱為raw IR方式。“raw”的含義是指傳送的數據未經任何方式的加工處理，收、發雙方的應用程序負責沖突檢測和其它潛在問題的處理。分配給raw IR的COM口由原始設備制造商（OEM）確定且列于注冊表中。特別需要引起注意的是必須通過EscapeCommfunction函數將該串口設置為IR模式（SETIR），而不是普通串行模式（CLRID）。另一種途徑是源于一種IrDA網絡協議的簡化串行通信方式，稱為IrComm方式。它允許應用程序采用與raw IR方式完全相同的方法去使用IrDA網絡協議。從編程者的觀點來看，raw IR與IrComm兩種方式較主要的區別在于它們有不同的COM端口的分配。此外，對于IrComm，也不必調用EscapeCommFunction函數來指明相應串口為IR模式。無論是采用串行電纜的普通連接方式，還是采用紅外線收發器的raw IR或IrComm方式，在Windows CE的應用程序中實現串行通信的步驟均可描述如下：

　　1）通過注冊表確定需要打開的COM端口；

　　2）調用CreateFile，用lpFileName設置COM端口名（如COMl）；

　　HANDLE CreateFile （LPCTSTR lpFileName，DWORD dwDesiredAccess ）；

　　lpFileName為COM端口名指針，dwDesiredAccess為訪問（讀、寫）模式。

　　3）如果是raw IR方式，調用EscapeCommFunction，設置COM端口為IR模式；

　　BOOL EscapeCommFunction（HANDLE hFile，DWORD dwFunc）；

　　hFile為通信設備句柄，該句柄由CreateFile返回，dwFunc取值SETIR，即串口為IR模式。

　　4）調用SetCommTimeouts，設置通信暫停時間參數；

　　BOOL SetCommTimeouts （HANDLE hFile，LPCOMMTIMEOUTS lpCommTimeouts）；

　　其中，lpCommTimeouts為用來設置時間參數的結構指針變量。

　　5）調用ReadFile和WriteFile發送和接收數據；

　　BOOL ReadFile（HANDLE hFile，LPVOID lpBuffer，DWORD nNumberOfBytesToRead）；

　　BOOL WriteFile（HANDLE hFile，LPCVOID lpBuffer，DWORD nNumberOfBytesToWrite）；

　　其中，hFile為讀/寫文件句柄，lpBuffer為讀/寫數據緩沖區指針，nNmnberOfBytesToRead為讀/寫數據字節數。

　　6）調用CloseHandle，關閉串口。

　　BOOL CloseHandle（HANDLE hObject）；

　　上述步驟除第3步外，對三種串行通信方式都是相同的。

　　3 Windows CE中的網絡通信

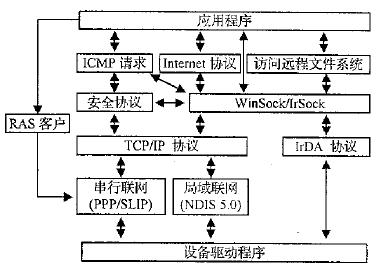

　　Windows CE的網絡通信基于一個按層組織的網絡堆棧（network stack），如圖1所示。

　　網絡堆棧實際上是Windows CE的一個組件，它負責對網絡中的數據傳輸進行處理，將來自于應用程序的數據分解成若干小段，并為每小段加上相關地址和段的分割信息，組成可以存貯轉發的信息包（packets），信息包中的地址確保數據達到較終的目的端點。訪問網絡堆棧有如下三種方式：第一種是Winsock（端口套接字）方式。這是一個中間層的傳輸接口協議，WinSock負責對建立的信息包的所有頭信息細節進行處理，但可以不管其數據格式。Windows CE的網絡通信都直接或間接地使用Winsock。采用IrDA協議實現基于紅外線套接字（Irsock）的客戶/服務器網絡通信是Windows CE平臺的一個特色。第二種為WinInet API方式。WinInet API是微軟公司基于Win32平臺的互聯網函數接口。Windows CE的WinInet API對其進行了某些限制或擴展，它提供的高級數據協議除了常見的超文本傳輸協議（HTTP）和文件傳輸協議（FTP）外，還提供了對Internet密碼協議SST和PCT的支持。API方式避免了直接使用WinSock訪問網絡的操作，簡化了網絡編程。第三種為CIFS重定位器方式。Windows CE通過對遠程訪問服務（RAS）客戶的支持，允許基于Windows CE的設備與遠程主機建立連接。這里針對Windows CE較常用的幾種高層協議，討論其網絡通信實現方法。

　　摘要：討論Windows CE所支持的兩種基本通信技術，即串行通信和網絡通信，并通過Win32 API描述了基于Windows CE的平臺如何建立各種串行連接和網絡連接。對于各種連接實現途徑，指出其與桌面計算機的區別。

　　1 Windows CE通信簡介

　　Windows CE是一個面向移動計算和嵌入式應用的操作系統，其突出的優點是模塊化、可定制、完備性、實時性、通信功能強大和基于Win32應用程序編程接口。目前，隨著運行于Windows CE平臺的手持電腦（HPC）、掌上電腦（PPC）、個人數字助理（PDA）的逐漸普及，許多諳熟Windows桌面平臺的Win32開發者開始轉向?yàn)檫@些數據終端和移動設備開發應用軟件。盡管Windows CE平臺上的應用軟件也基于應用編程接口API，但Wndows CE API與Win32 API是有明顯區別的，前者只是后者的一個子集，而且，為了滿足不同設備的硬件功能，Windows CE API還進行了許多特殊擴展。在這些擴展中較為人所關注的是Windows CE平臺上各種通信功能的實現方法。

　　Windows CE對通信的支持是十分靈活的，可完成的通信任務包括：從網絡或臺式機下載文件；基于Windows CE的設備之間的信息交換；發送和接收電子郵件；向服務器發送數據；瀏覽Internet；閱讀條形碼等。為了實現這些不同的通信要求，Windows CE能支持多種通信硬件，如串行電纜、紅外線收發器，無線收發器、調制解調器和條形碼閱讀器等。針對這些硬件，Windows CE支持兩種基本的通信技術：串行通信和網絡通信。

　　2 Windows CE中的串行通信

　　串行通信要求收、發雙方有直接的點對點的連接。通過串行電纜或紅外線收發器（即IR收發器）均可實現這種通信方式。從軟件的觀點來看，各種串行通信設備都是用COM端口名來標識的（如COMl、COM2等）。在Windows CE 2.x中，COM端口被存貯在注冊表的\HKEY_LOCAL_MACHINE\Drivers主鍵下，如果系統中已經安裝了某種串行設備，則可以通過注冊表的\HKEY_LOCAL_MACHINE\Active主鍵來查看�；�于COM端口的串行通信與文件的讀、寫所使用的API函數是相同的。

　　與桌面平臺情況不同的是，當使用IR收發器時，Windows CE支持兩種紅外串行通信途徑。一種途徑是將IR收發器當作串行電纜對待，稱為raw IR方式。“raw”的含義是指傳送的數據未經任何方式的加工處理，收、發雙方的應用程序負責沖突檢測和其它潛在問題的處理。分配給raw IR的COM口由原始設備制造商（OEM）確定且列于注冊表中。特別需要引起注意的是必須通過EscapeCommfunction函數將該串口設置為IR模式（SETIR），而不是普通串行模式（CLRID）。另一種途徑是源于一種IrDA網絡協議的簡化串行通信方式，稱為IrComm方式。它允許應用程序采用與raw IR方式完全相同的方法去使用IrDA網絡協議。從編程者的觀點來看，raw IR與IrComm兩種方式較主要的區別在于它們有不同的COM端口的分配。此外，對于IrComm，也不必調用EscapeCommFunction函數來指明相應串口為IR模式。無論是采用串行電纜的普通連接方式，還是采用紅外線收發器的raw IR或IrComm方式，在Windows CE的應用程序中實現串行通信的步驟均可描述如下：

　　1）通過注冊表確定需要打開的COM端口；

　　2）調用CreateFile，用lpFileName設置COM端口名（如COMl）；

　　HANDLE CreateFile （LPCTSTR lpFileName，DWORD dwDesiredAccess ）；

　　lpFileName為COM端口名指針，dwDesiredAccess為訪問（讀、寫）模式。

　　3）如果是raw IR
