PFC段：

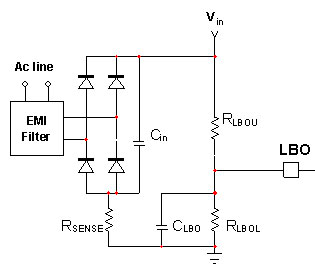

1. 線路輸入欠壓(BO)保護：線路輸入欠壓引腳接收部分平均輸入電流，因此，感測到低線路電壓時，50 ms定時器就會激活。這段消隱時間用于幫助符合維持要求。如果線路電壓在50 ms消隱延遲結束時仍處于低電平，輸入欠壓保護就被觸發，PFC驅動器關閉，VCTRL引腳接地，可使器件在故障消失時使用軟啟動。


圖8：線路輸入欠壓保護

2. 快速瞬態響應/過壓保護(OVP)：當VFB > 105% VPREF時，過壓保護激活，驅動器輸出變?yōu)榈碗娖�；�?dāng)VFB低于103.2% VPREF時，器件自動恢復工作。

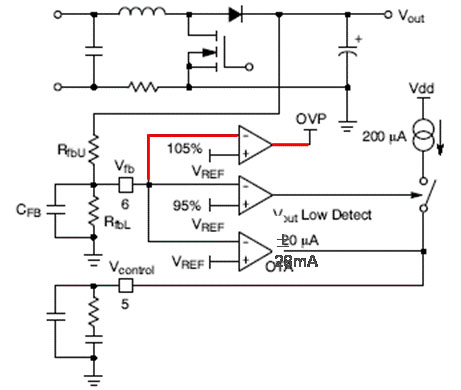

圖9：PFC-快速瞬態響應/過壓保護

3. 冗余OVP(閂鎖)：專用OVP2引腳用來保護大電容；電路中內置的20 µs濾波器用來提供更佳的噪聲免疫性。當OVP2比較器被觸發時，PFC及LLC均關閉。PFCok信號假定為低電平時，PGout被釋放開路，使LLC停止工作。


圖10：PFC-冗余OVP

4. PFC異常檢測：PFC異常檢測的目的在于，如果PFC沒有正常工作，那么即使出現高線路電壓，PFC和LLC均應停止工作。例如，在高線路電壓時PFC驅動器電阻損毀的情況。實現PFC異常檢測保護的方法是：如果VCTRL保持在較高電平或低于較低電平，如VCTRL引腳異常短路，且時間長于1秒(tPFCabnormal)，則PFCok內部信號下降，PGout引腳立即釋放開路，通知系統電源將關閉；5 ms后LLC停止工作(tDEL2)。
5. 欠壓保護(UVP)/反饋環路異常保護：UVP可以防止在反饋故障條件下啟動。當VFB < 8% VPREF = 0.2 V時，UVP激活，器件關閉；當VFB高于12% VPREF = 0.3 V時，器件自動開始工作。

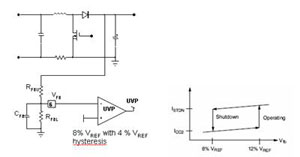

圖11：PFC–欠壓保護/反饋環路異常保護

6. Power Boost：PFC Power Boost功能的目的是在輸入線路從高線路電壓向低線路電壓劇烈變化(如滿載時從264 Vac劇降至90 Vac)時，限制輸出功率，防止Vbulk將大幅下降，可能使Vout超出穩壓范圍。VLBO是Vac的平均值。
在下列情況時，VLBO可下拉至2 V(VLBO(PD))：VLBO高于2 V(高線路電壓時)，以及VCTRL處于較大值的時間長于4 ms(tPFCflag)；Vbulk低于額定輸出的95%時。PFC Power Boost功能在啟動時被禁止；較長下拉持續時間的典型值為5 ms(tLBO(PDlimit))；在后續較少70 ms時間(tLBO(PDblank))內，開關保持在開路狀態。
